40-metarski kolos kao putokazni
akumulator toplote
u Minhenu, Nemačka
Podaci o projektu
Godina završetka: 2024
Zemlja: Nemačka
Primena: Zid
Proizvodi u upotrebi
Stahl Master
Richtstützen (kosnici)
U Sendlingu, gradskom kvartu Minhena, gradi se novi toplotni rezervoar u okviru elektrane Heizkraftwerk Süd, čime poprima oblik jedan izuzetan projekat. Građevinski poduhvat impresionira svojim dimenzijama – gotovo 40 metara prečnika, 50 metara visine i bruto zapreminom od oko 57.000 kubnih metara vode za daljinsko grejanje.
Za gradska komunalna preduzeća ovaj projekat predstavlja važan doprinos energetskoj tranziciji u oblasti grejanja. Očekuje se da će rezervoar od leta 2025. preuzimati toplotu iz geotermalne elektrane i iz elektrane Heizkraftwerk Süd, te je ubacivati u mreže daljinskog grejanja. Izjednačavanjem proizvodnje toplote i potražnje, toplotni rezervoar obezbeđuje optimalno korišćenje energije.
Sa sistemom Stahl Master – savršeno rešenje za kružne oblike

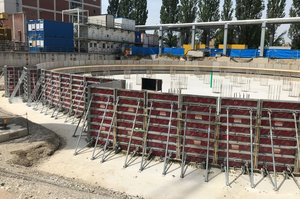

Okrugli temelj akumulatora toplote prostire se na površini od 1.288 m² i ima visinu betona od 2 m u centru. Od sredine ka spoljašnjem rubu, gde je visina 1,80 m, predviđen je nagib od 1%. Zbog velikih dimenzija bilo je neophodno koristiti robusni sistem oplate koji može da izdrži betonski pritisak. U fazi planiranja, Wadle Bauunternehmung GmbH odlučila se za visokoučinkovitu čeličnu ramovsku oplatu Stahl Master kompanije RINGER. Sistem pruža optimalne uslove za oplatiranje velikih površina uz pomoć krana i podnosi pritisak svežeg betona do 80 kN/m². Upotrebom Master lučnih limova i Uni-šina mogu se lako formirati zaobljene geometrije. U ovom konkretnom slučaju, zakrivljenje je izvedeno kao podesivo, pomoću umetnutih drvenih letvi i Master stega.
Ukupno je bilo potrebno 87 glavnih elemenata Stahl Master (135 x 270 cm), kao i kombinacija dodatnih manjih elemenata različitih širina (30 cm, 50 cm, 60 cm i 90 cm), kako bi se kompletna oplata temelja izvela u jednom jedinom betoniranju. Sveukupno je planirano oko 326 m² oplatnih elemenata Stahl Master. Za precizno i nesmetano postavljanje čelične ramovske oplate korišćeni su RINGER kosnici GR1.

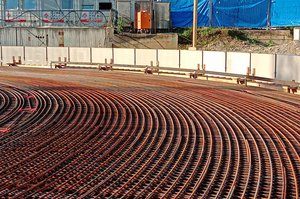

Impresivna armatura za temelj iznosila je čak 400 tona građevinskog čelika. Dve betonske pumpe bile su angažovane kako bi se ispunila široka građevinska jama. Ukupno je ugrađeno 350 kamionskih isporuka betona, u precizno usklađenom taktu od tri minuta, pri čemu je čitav proces betoniranja završen za 18 sati.
Čim budu završeni radovi na temelju i ostali pripremni radovi, od januara 2024. započeće izgradnja samog akumulatora toplote.
