1.400 m² RINGER Otpornost oplate
23,4 % Nagib
Bottrop, Nemačka
Podaci o projektu
Zemlja: Nemačka
Lokacija: Botrop
Primena: Zid
Partner: Elvermann Schaltechnik
Građevinsko preduzeće: Fenne Bau GmbH
Proizvodi u upotrebi
Stahl Master
Master PRO

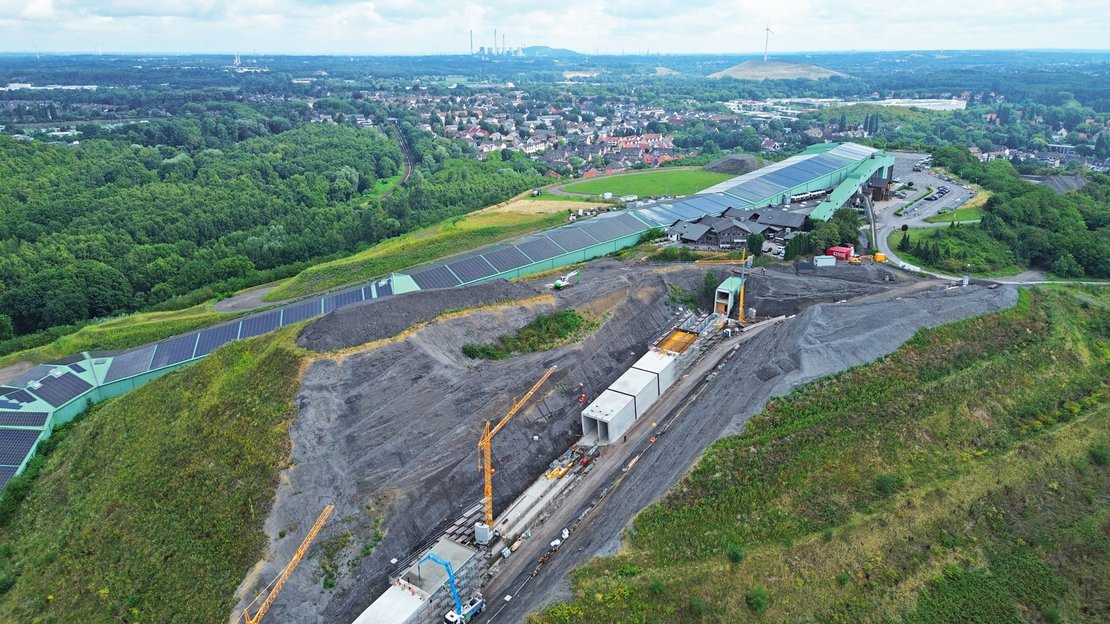

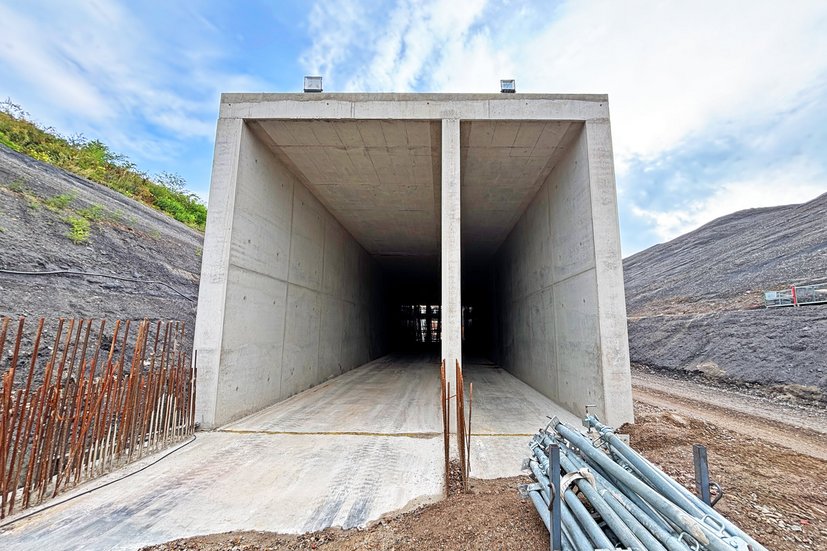

Na Alpincentru Bottrop realizuje se spektakularan građevinski projekat. Na nekadašnjoj jalovini rudnika kamenog uglja gradi se novi lift-tunel koji će ubuduće prevoziti skijaše podzemnim putem iz podnožja direktno na stazu. Sa dužinom staze od 640 m, Alpincentar važi za najdužu skijašku halu u Evropi, a i ovaj projekat postavlja nove standarde.

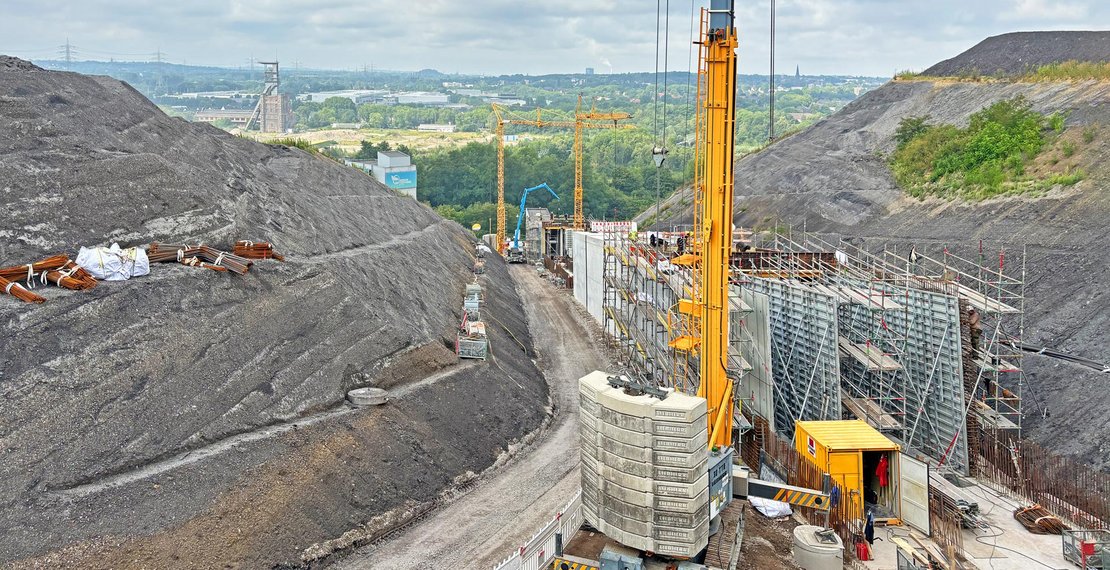

Radi daljeg modernizovanja infrastrukture, stari lift-tunel dužine 200 m, zajedno sa tunelom za vanredne situacije, biće u potpunosti uklonjen. Na njegovom mestu nastaje statički optimizovan nov objekat sa značajno poboljšanom nosivošću, odimljavanjem i bezbednošću u slučaju evakuacije. Tehnički i logistički zahtevi su izuzetno visoki: gradilište se nalazi na strmoj jalovini sa nagibom do 23,4 %. Pored toga, prostorni uslovi su ograničeni, što je zahtevalo upotrebu kranova sa guseničnim hodom, kao i pažljivo planiranje i oplatnu tehnologiju kompanije RINGER.

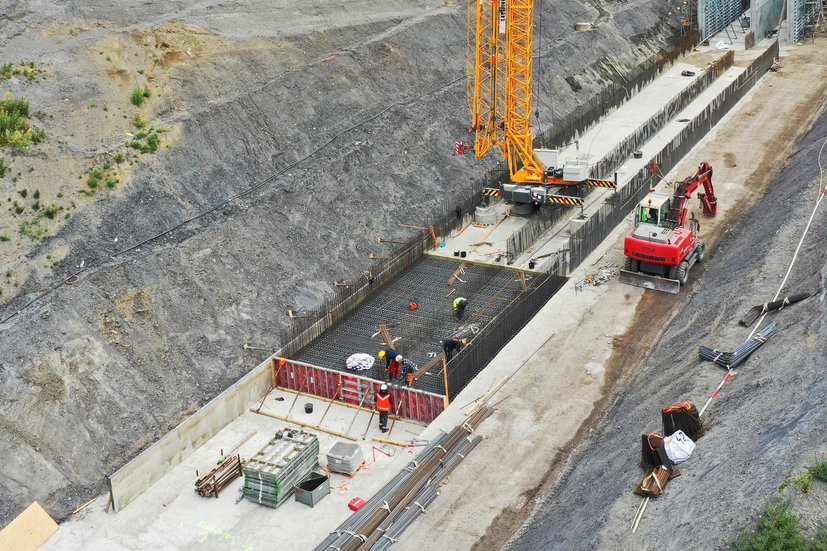

Temeljna ploča debljine 1 m šalovana sistemom Stahl Master
Konstruktivni početak čini temeljna ploča novog lift-tunela. Izvedena je u dužini od 200 m, širini od 8 m i debljini od 1 m – kao masivno armirano-betonsko telo sa velikom sposobnošću prenošenja opterećenja.
U ovoj fazi korišćena je robusna Stahl Master oplata kompanije RINGER. Ovaj sistem zidne oplate projektovan je za visoke pritiske svežeg betona i ostaje oblikovno stabilan čak i kod elemenata velikih dimenzija.
1.400 m² oplate na 200 m dužine tunela

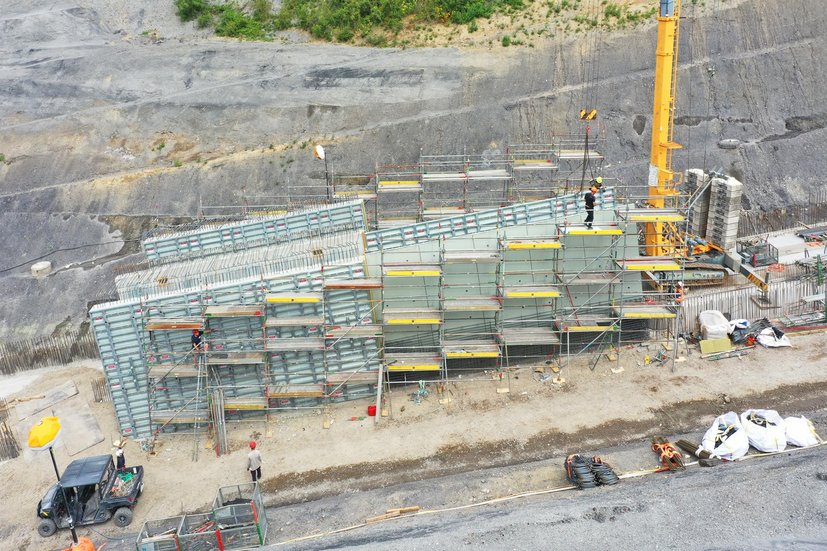

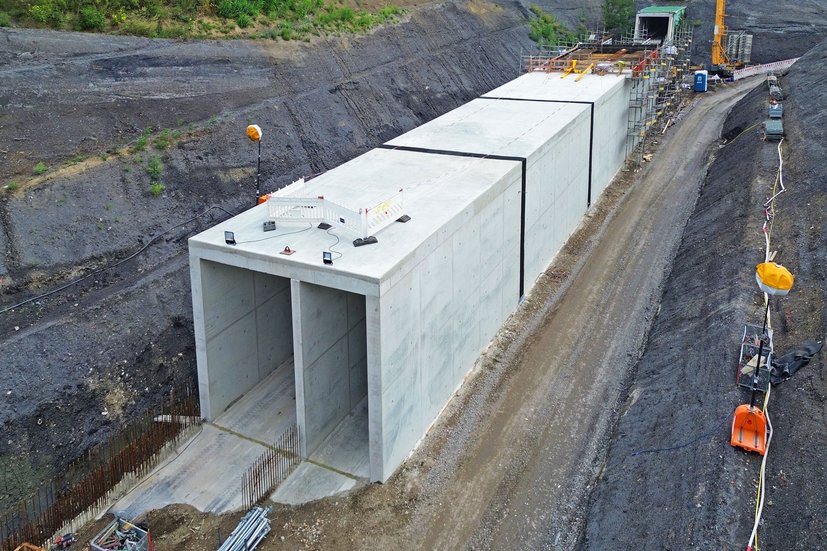

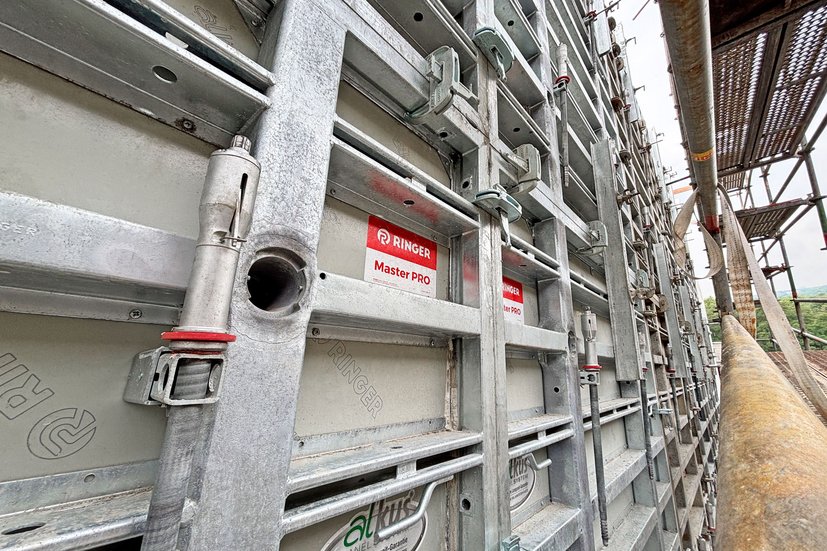

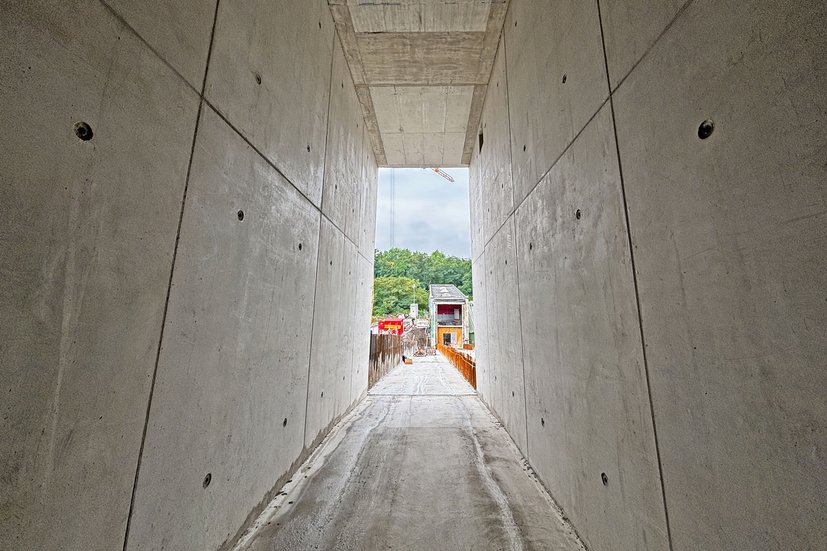

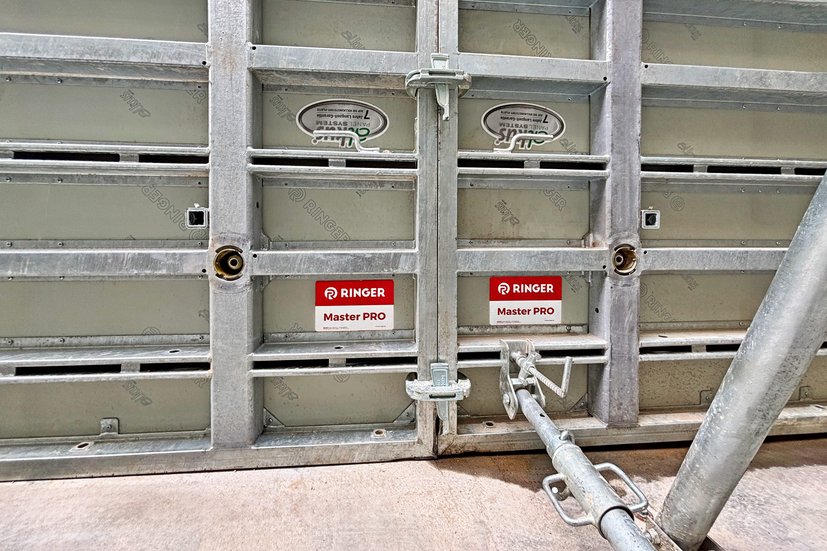

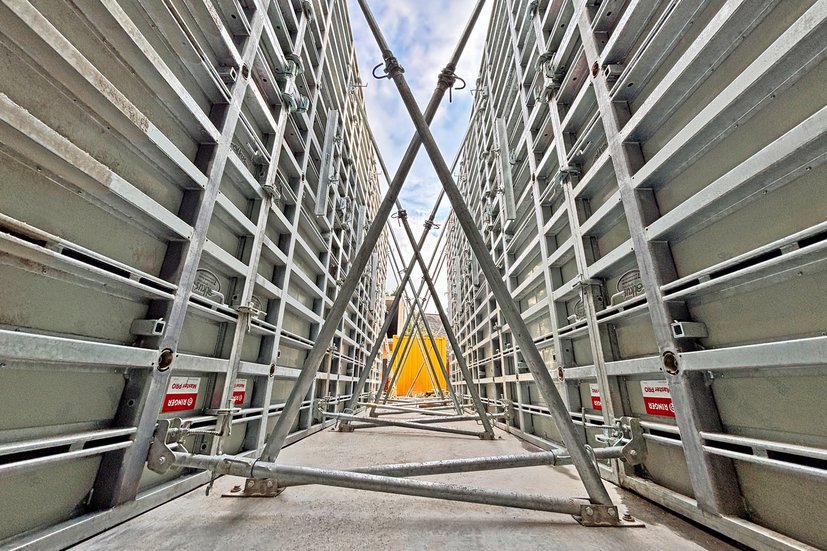

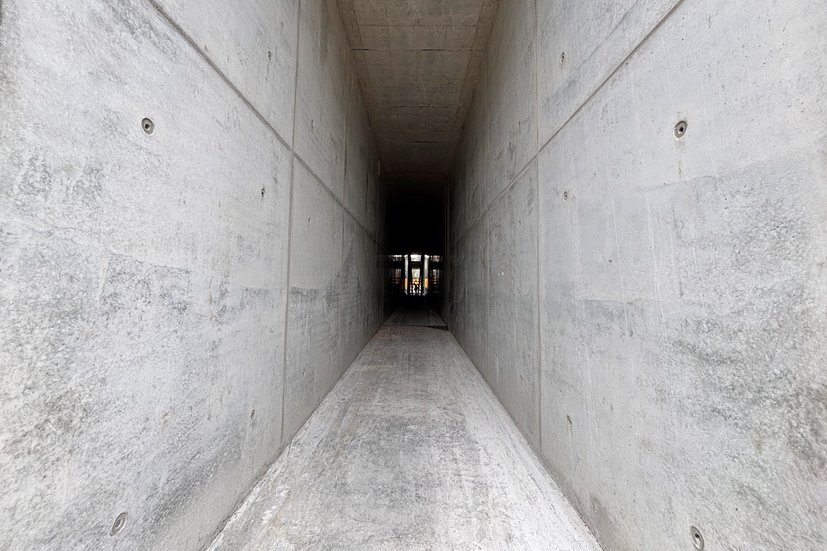

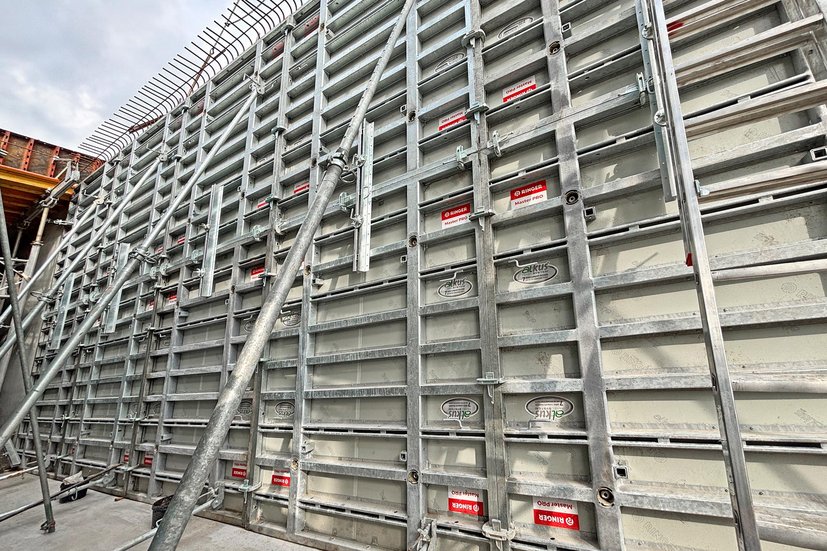

Centralni konstruktivni element projekta je lift-tunel dužine 200 m. Za zidove visine 6 m i debljine 50 cm korišćena je jednostrano upravljiva čelična ramovska oplata Master PRO sa Alkus oplatnom oblogom.

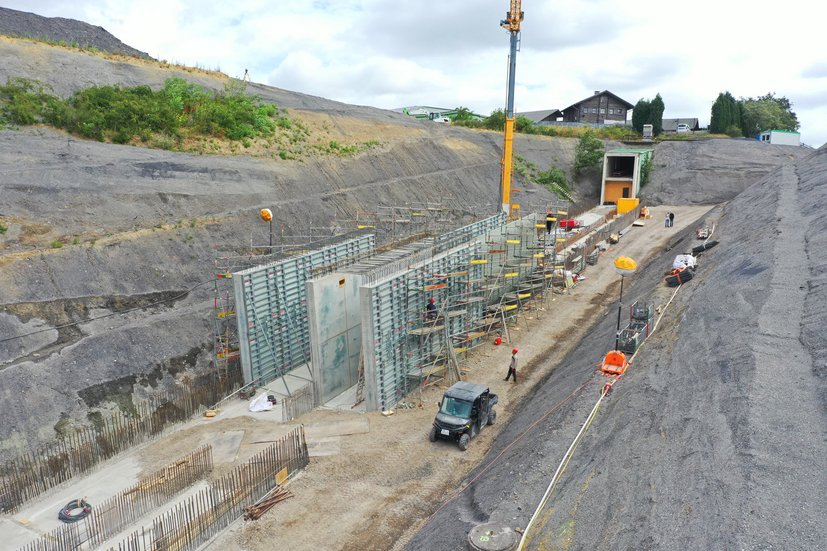

Dva elementa visine 3 m bila su kombinovana jedan iznad drugog. Na celoj dužini tunela na taj način su šalovane tri kontinuirane zidne lamele.
"Strm nagib od čak 23,4 % postavio je posebne zahteve u pogledu stabilnosti oplate."
Alexander Neuböck, Tehničko planiranje,
RINGER GmbH

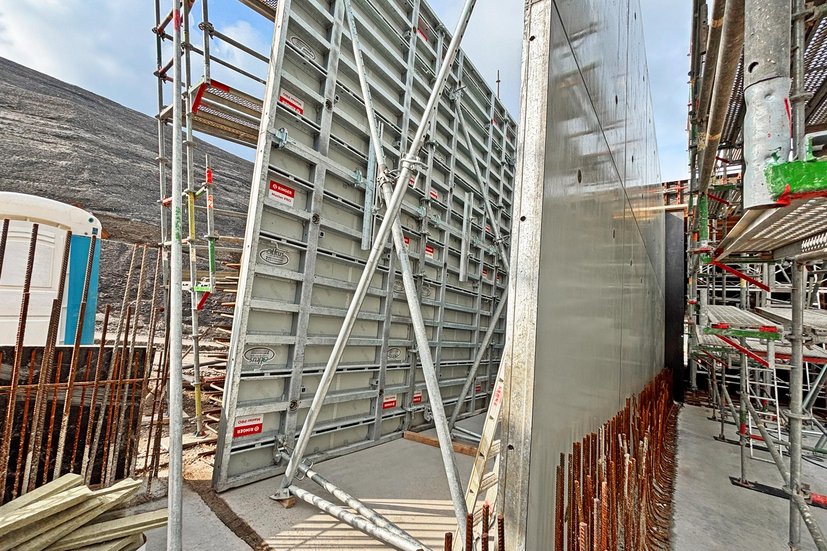

Upotrebom RINGER Master držača za temelje konstrukcija je mogla biti pouzdano fiksirana i na strmom terenu. Dodatno, kosnici su obezbeđivali precizno poravnavanje pojedinačnih oplatnih elemenata. Čak je i prelom u nagibu terena bez teškoća izveden zahvaljujući fleksibilnosti sistema Master PRO.
3 pozicije u 17 taktova

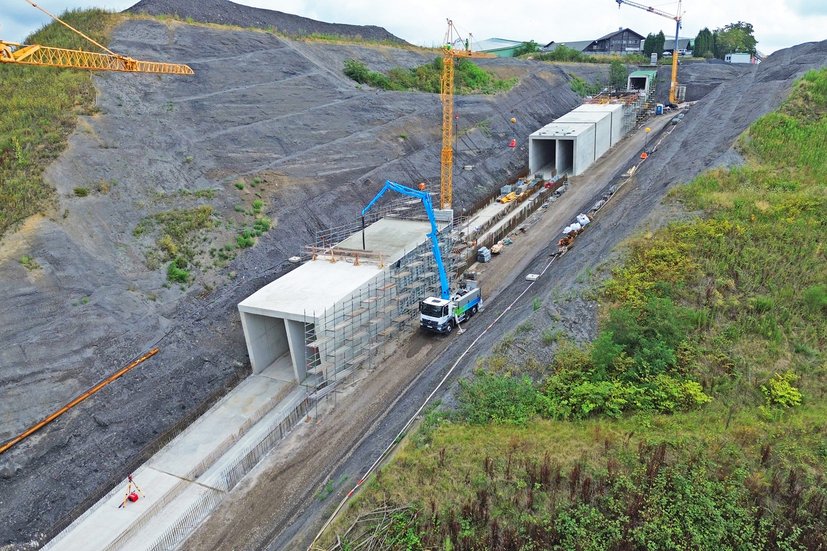

Zidovi su izvedeni u 17 taktova, svaki dužine oko 12 m. Po jednom taktu šalovalo se istovremeno na tri pozicije, što je omogućilo betoniranje tri odeljka u jednom prolazu.
Paralelni rad na više zona obezbedio je visoku brzinu taktovanja uz optimalno angažovanje radne snage. Zahvaljujući tome, strogi vremenski plan je pouzdano ispunjen uprkos zahtevnim uslovima terena i vremena.
Ukupno je u periodima najveće aktivnosti oko 1.400 m² oplatne površine istovremeno bilo u upotrebi na gradilištu. Na taj način radovi su izvođeni efikasno, uz maksimalno iskorišćenje materijala.
Dve smene, 30 radnika, preko 4.000 m³ betona

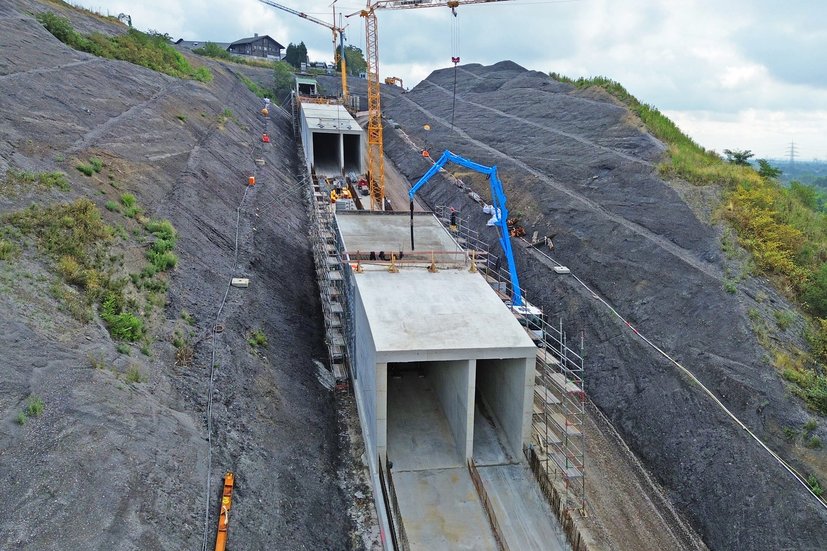

Napredak izgradnje odvija se u dvokratnom radu, sa do 30 stručnih radnika po smeni. Ukupno će biti ugrađeno oko 850 tona armature i 4.300 m³ betona.
To odgovara zapremini unutrašnjeg prostora više od 14 porodičnih kuća. Nakon završetka betonskih radova, iskopano zemljište sa bočnih padina biće ponovo nasuto preko tunela.
Puštanje u rad nove lift-instalacije planirano je za četvrti kvartal 2025. godine, na vreme za zimsku sezonu.
