FormKit
Mostovi, nadvozi? Večnamenski opažni sistem za zahtevne infrastrukturne projekte in vidne betone
FormKit je izjemno prilagodljiv večnamenski opažni sistem, zasnovan za učinkovito prilagajanje različnim gradbenim zahtevam. Omogoča izdelavo kompleksnejših opažnih rešitev ter delovnih platform za poslovne in stanovanjske objekte ter številne aplikacije pri gradnji inženirskih objektov.
Sistem FormKit omogoča izdelavo različnih opažnih konstrukcij in podpornih sistemov. Zaradi modularne zasnove se lahko prilagodi različnim geometrijam in dimenzijam konstrukcij ter omogoča optimalno rešitev za vsak projekt.
Tehnične lastnosti sistema
> FK profili
- sestavljeni iz dveh UPN 100 profilov
- standardne dolžine: 50 - 600 cm
- po celotni dolžini imajo izvrtane luknje za pritrditev dodatnih elementov
- za večje obremenitve je sistem mogoče nadgraditi z dvojnimi UPN profili s stojinami 120 - 160 mm
> Povezovanje FK profilov in H20 nosilcev
FK profile in H20 nosilce povežemo s FK sponami H20 nosilcev. Drugi način spajanja je s pomočjo H20 jahača pasnice.
> H20 nosilci
- lepljeni leseni nosilci dimenzije 8 x 20 cm
- osnovne dolžine: 125 - 490 cm
- zaščitne plastične kapice na obeh koncih
- luknje za podaljševanje in pritrjevanje konzol ter prenosnih nosilcev
> Vijačne opore
- omogočajo nastavitev vertikalnosti konstrukcije
- primerne tudi za konstrukcije pod naklonom
- dolžine: 75 - 400 cm

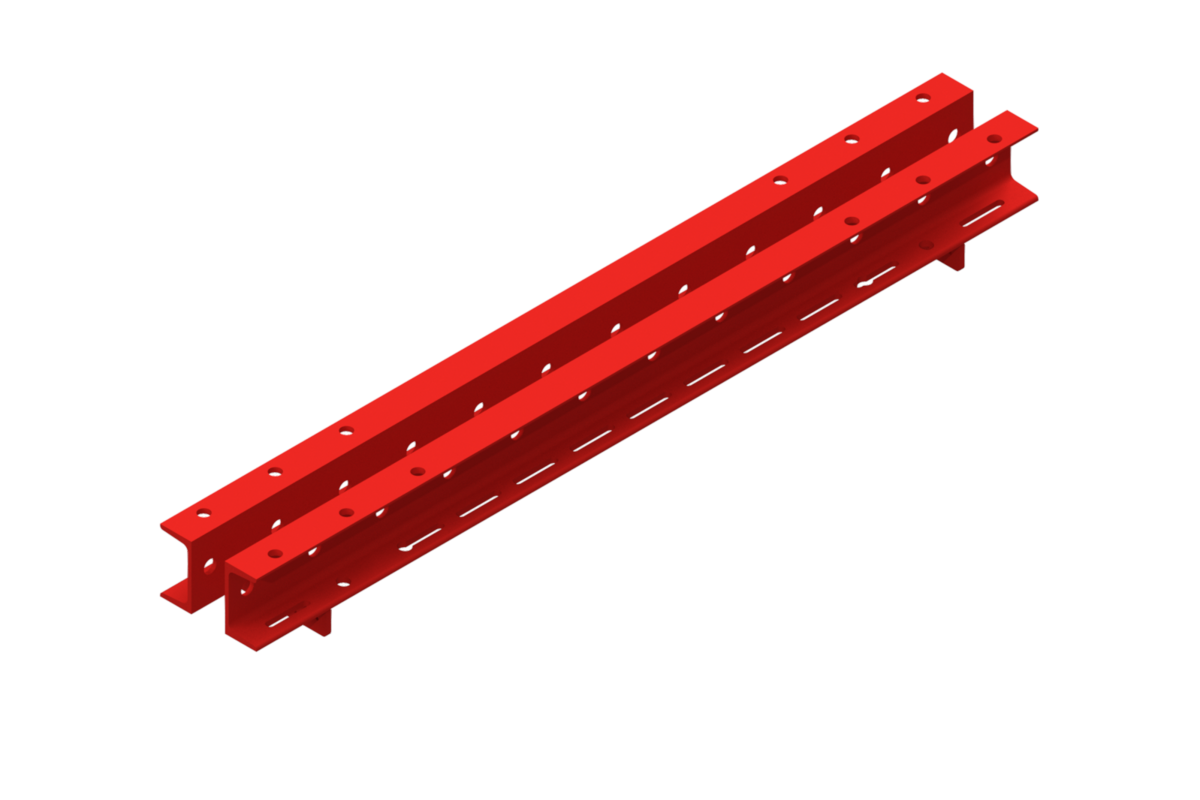

FK profili
Jekleni FK10 profili so sestavljeni iz dveh UPN 100 profilov. Na voljo so v dolžinah od 50 do 600 cm in imajo po celotni dolžini izvrtane luknje za pritrditev elementov. Za večje obremenitve je možno uporabiti tudi močnejše dvojne UPN profile (120–160 mm).

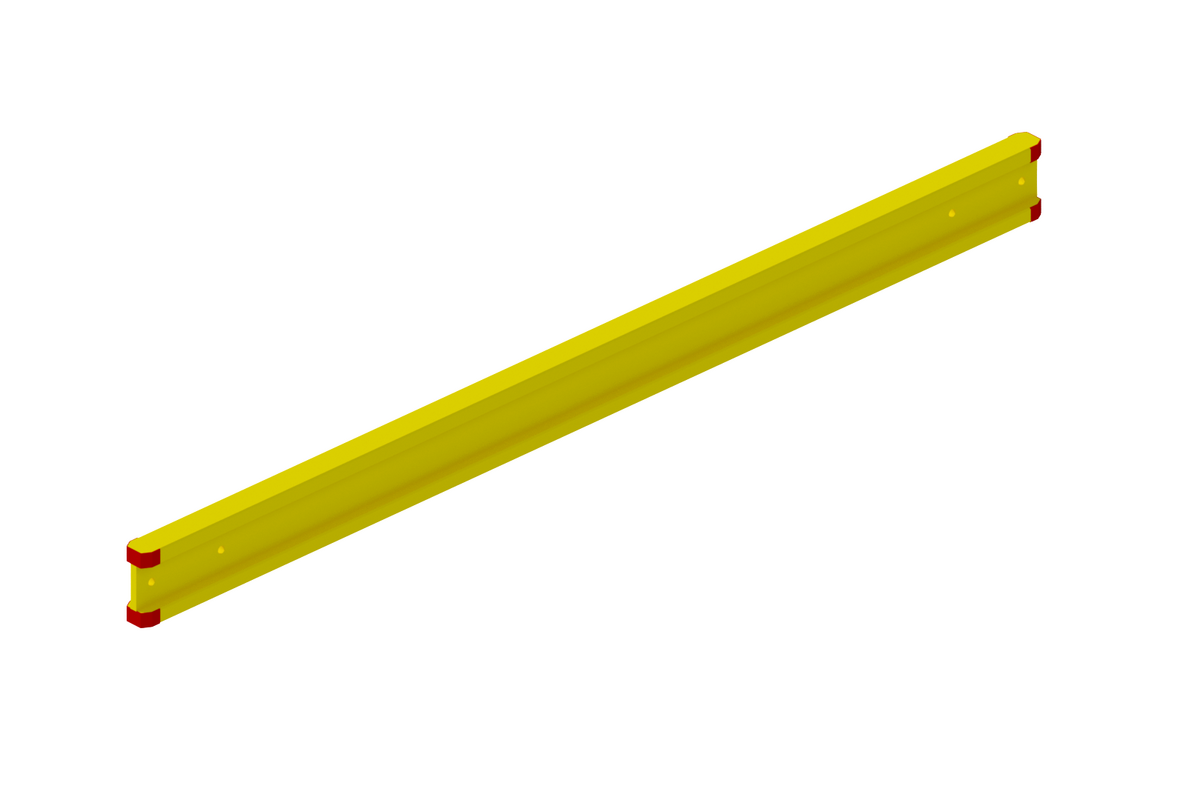

H20 nosilci
Lepljeni leseni H20 nosilci dimenzije 8 × 20 cm so opremljeni z zaščitnimi kapicami in luknjami za spajanje. Standardne dolžine so od 125 do 490 cm, po potrebi jih je možno podaljšati ali spojiti s povezovalnimi elementi.

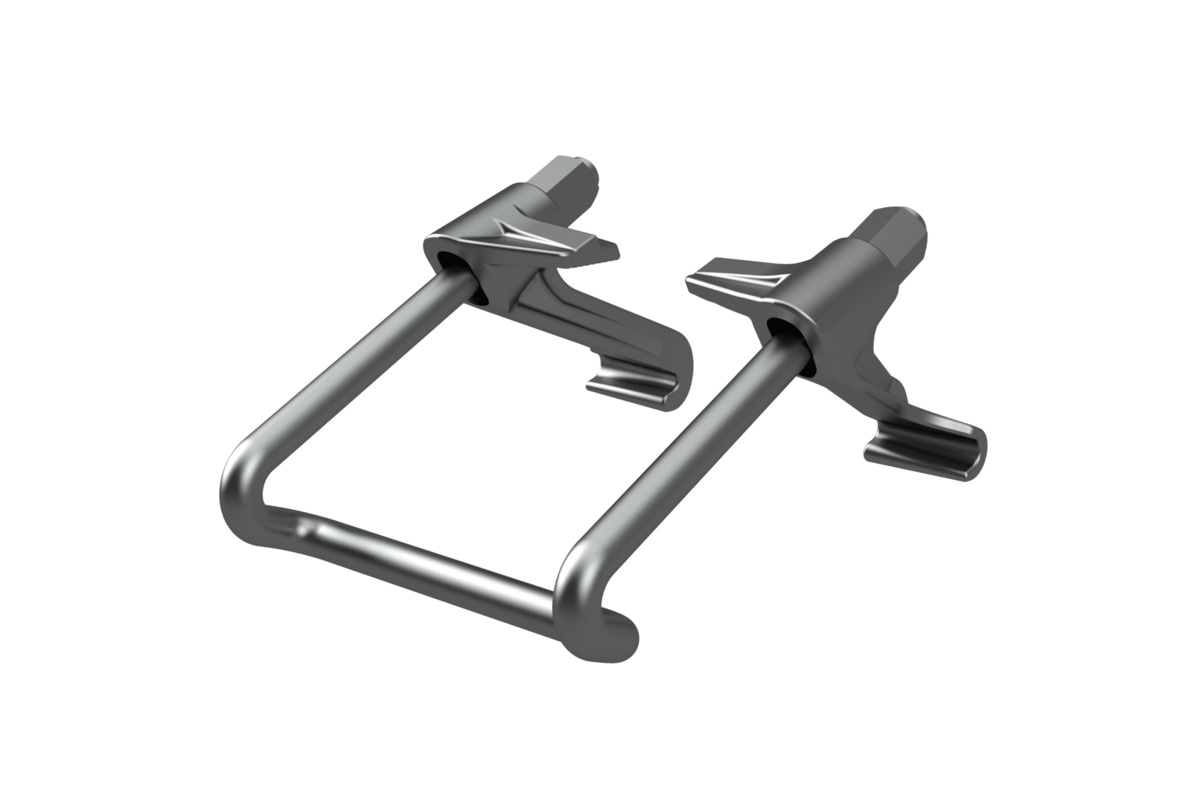

Povezovanje FK profilov in H20 nosilcev
Povezava se izvede s FK sponami za H20 nosilce. Alternativno je možno spajanje s H20 jahačem pasnice.

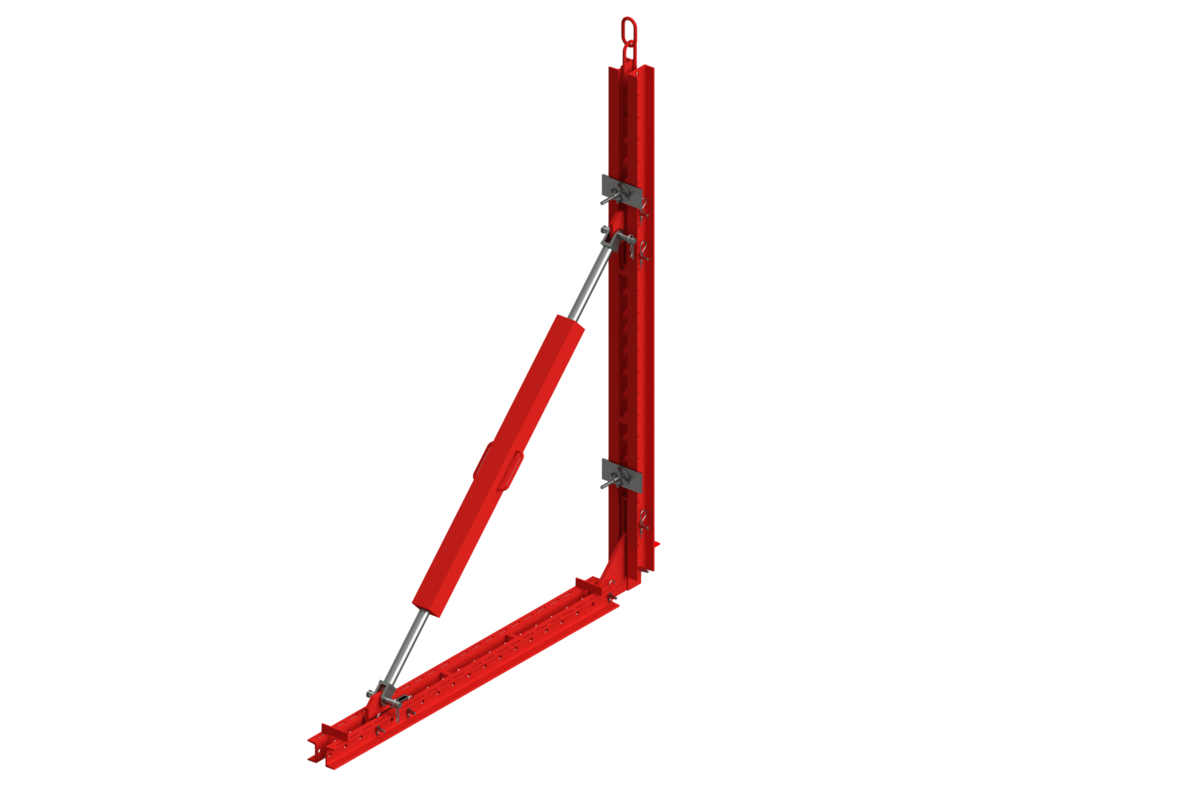

Vijačne opore
Vertikalnost (tudi v naklonu) zagotovimo z vijačnimi oporami, ki omogočajo namestitev FK profilov pod določenimi koti oziroma nakloni. Na voljo so vijačne opore različnih dolžin od 75 do 400 cm.
Fleksibilno, hitro in ekonomično
FormKit je večnamenski opažni sistem, primeren za širok spekter zahtevnejših infrastrukturnih projektov gradbeništvu, kot so mostovi, nadvozi itd.
FormKit je Ringerjev ključni sistem za uporabo pri projektih 3. razvojne osi.
Sistem zmanjšuje tudi prostorsko obremenitev skladiščenja na gradbišču.

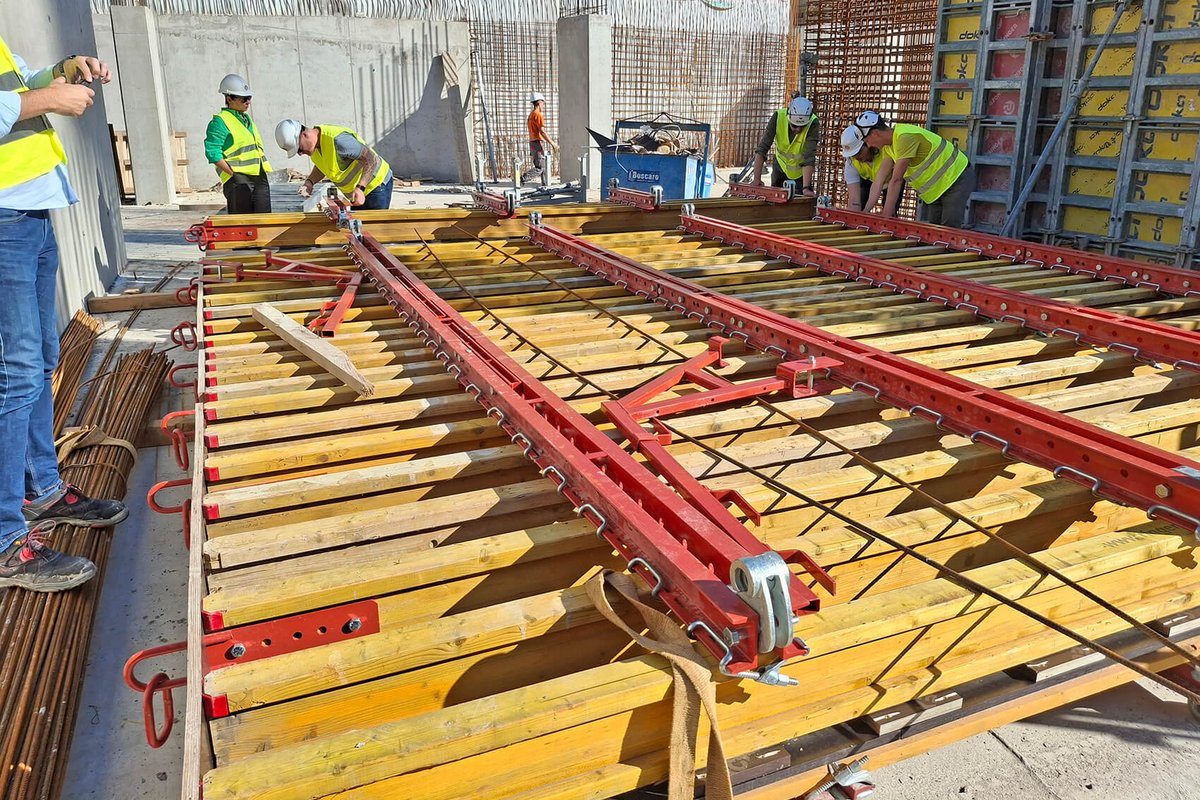

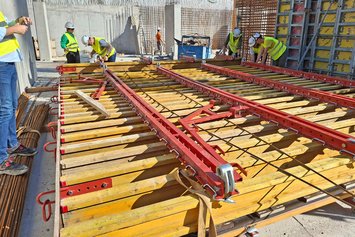

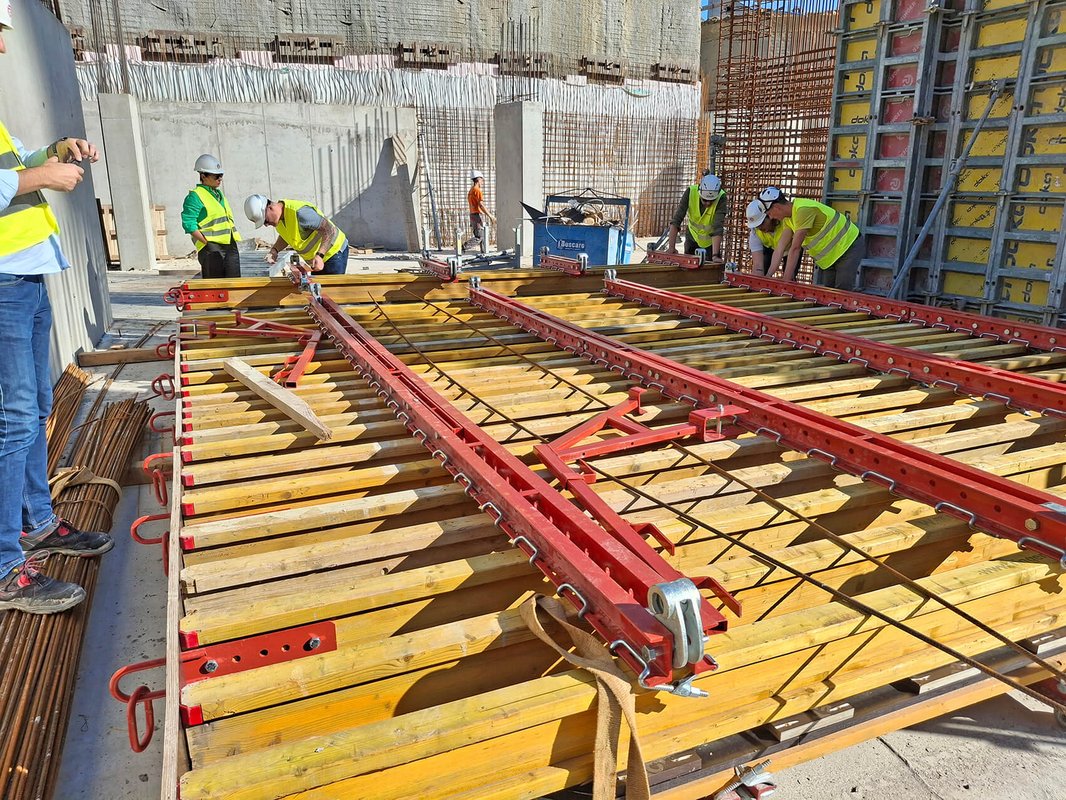

Paneli se lahko glede na dimenzijske zahteve posamezne faze projekta predhodno sestavijo v delavnici RINGER, kar omogoča še hitrejšo montažo na gradbišču. Širok nabor dodatnih elementov omogoča enostavno rokovanje in zmanjšuje potrebo po improviziranju na delovišču.
S podporo naših tehnologov lahko za vsak projekt pripravimo optimalno rešitev, ki omogoča optimizacijo časa, prostora in stroškov ter zagotavlja varno in kakovostno izvedbo.
Izjemna prilagodljivost za kompleksne projekte
Sistem FormKit omogoča izdelavo različnih opažnih konstrukcij in podpornih sistemov. Zaradi modularne zasnove se lahko prilagodi različnim geometrijam in dimenzijam konstrukcij ter omogoča optimalno rešitev za vsak projekt.
Sistem je primeren za:

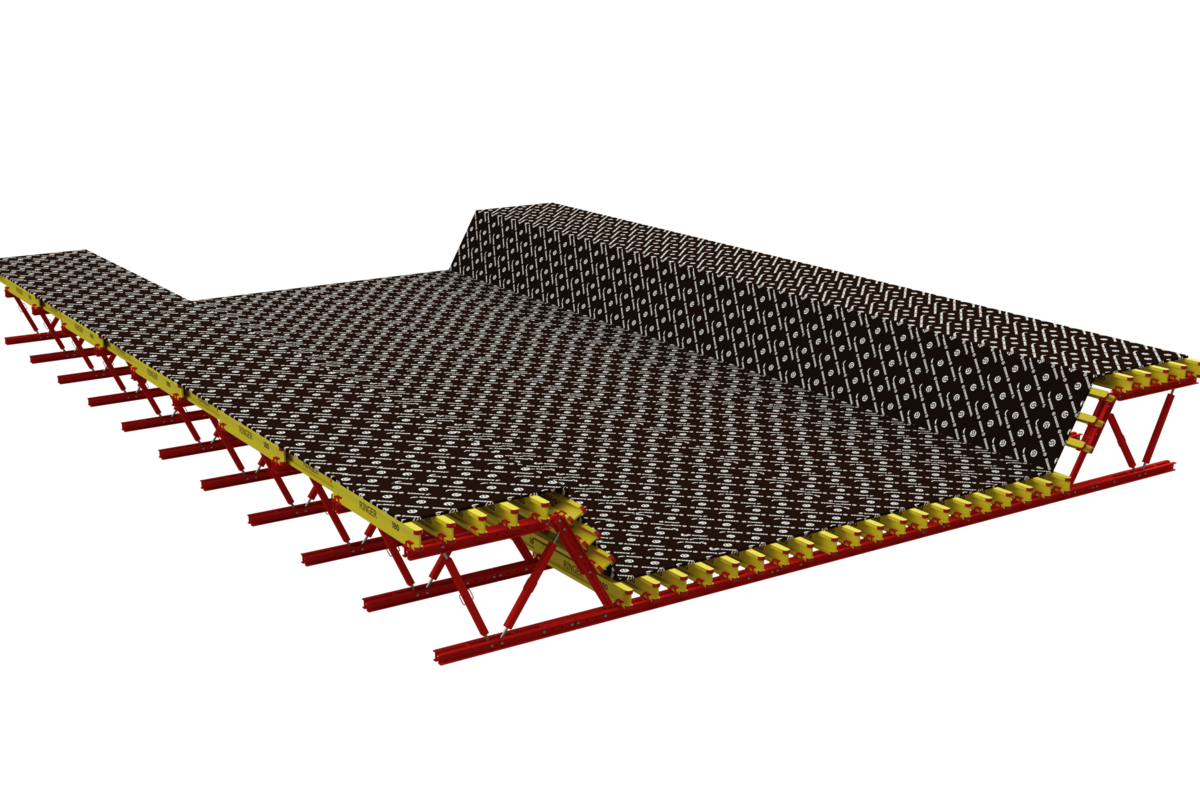

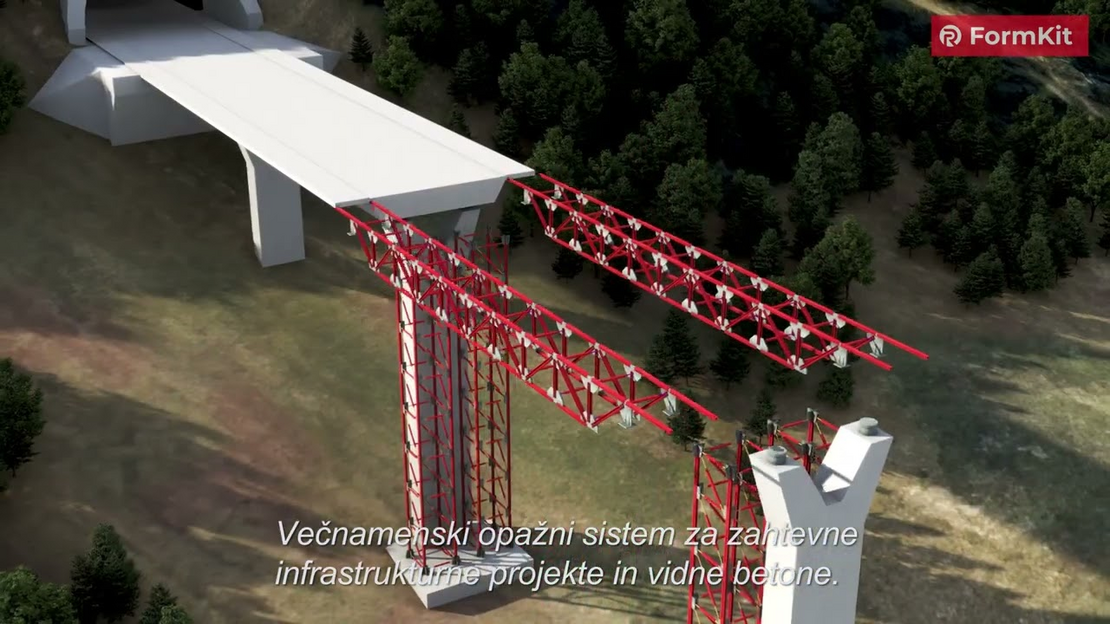

Prekladne konstrukcije mostov

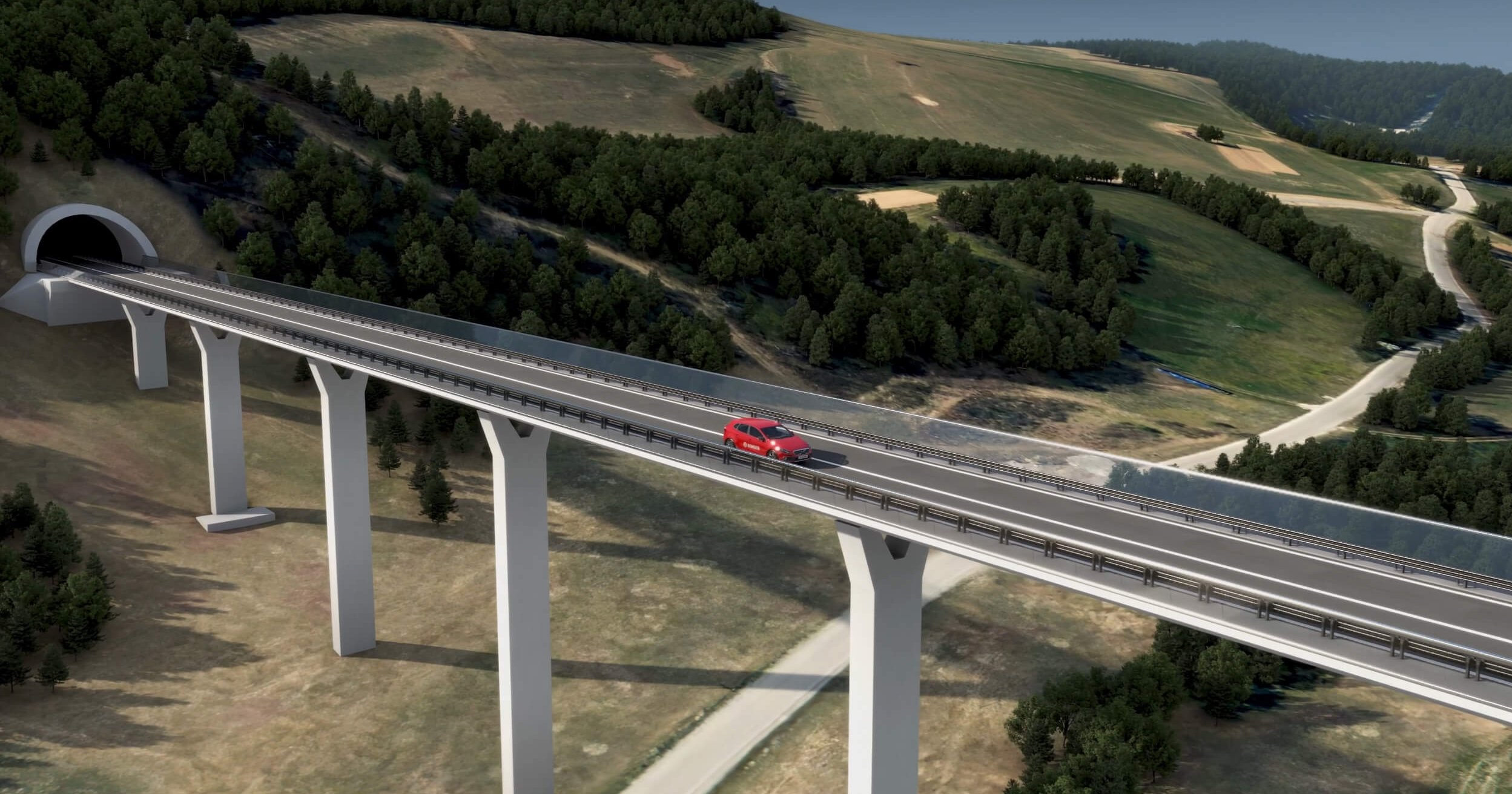

FormKit je primarno zasnovan za izdelavo prekladnih konstrukcij mostov, nadvozov in drugih infrastrukturnih objektov. Sistem omogoča hitro razopaževanje, enostaven transport ter popolno prilagajanje obliki in dimenzijam konstrukcije.

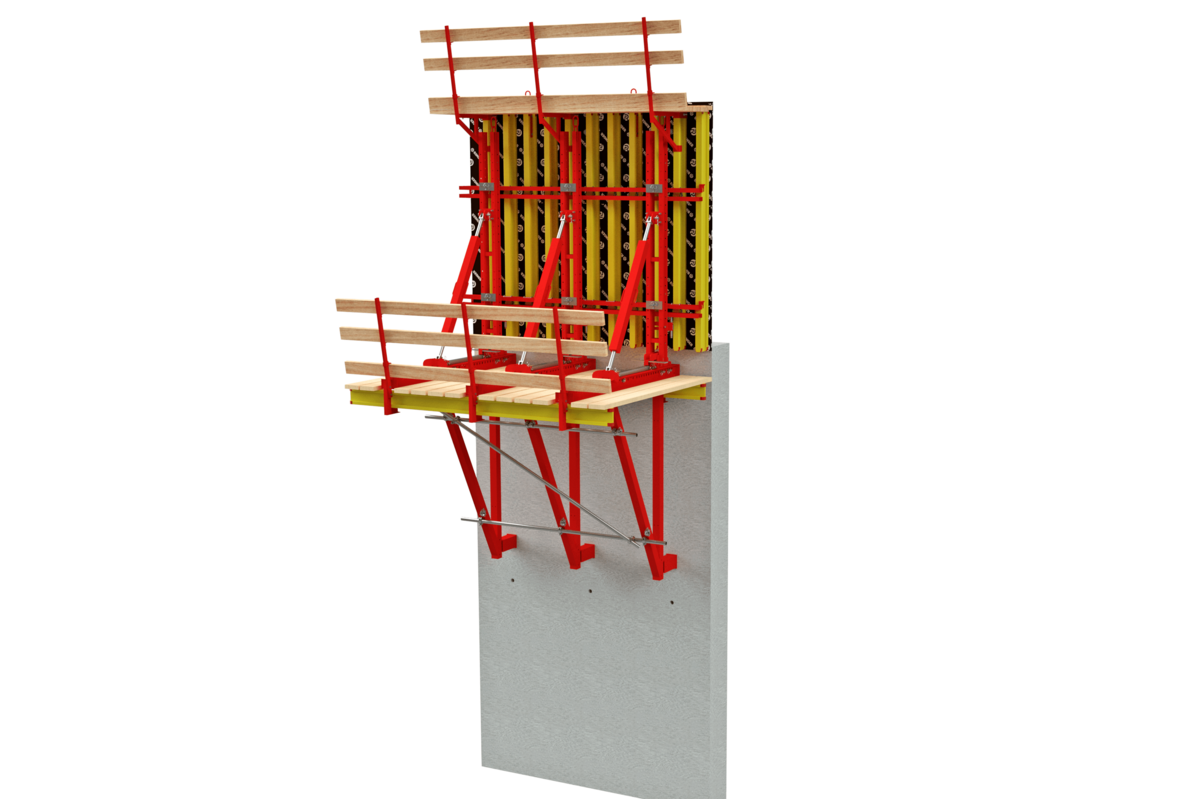

Plezajoči opaž
Pri gradnji visokih vertikalnih konstrukcij, kot so mostni stebri, oporne stene ali silosi, se sistem uporablja za plezajoče opaže. Ti se obsesijo na predhodno zabetonirano fazo in se z žerjavom dvignejo na naslednjo etažo.

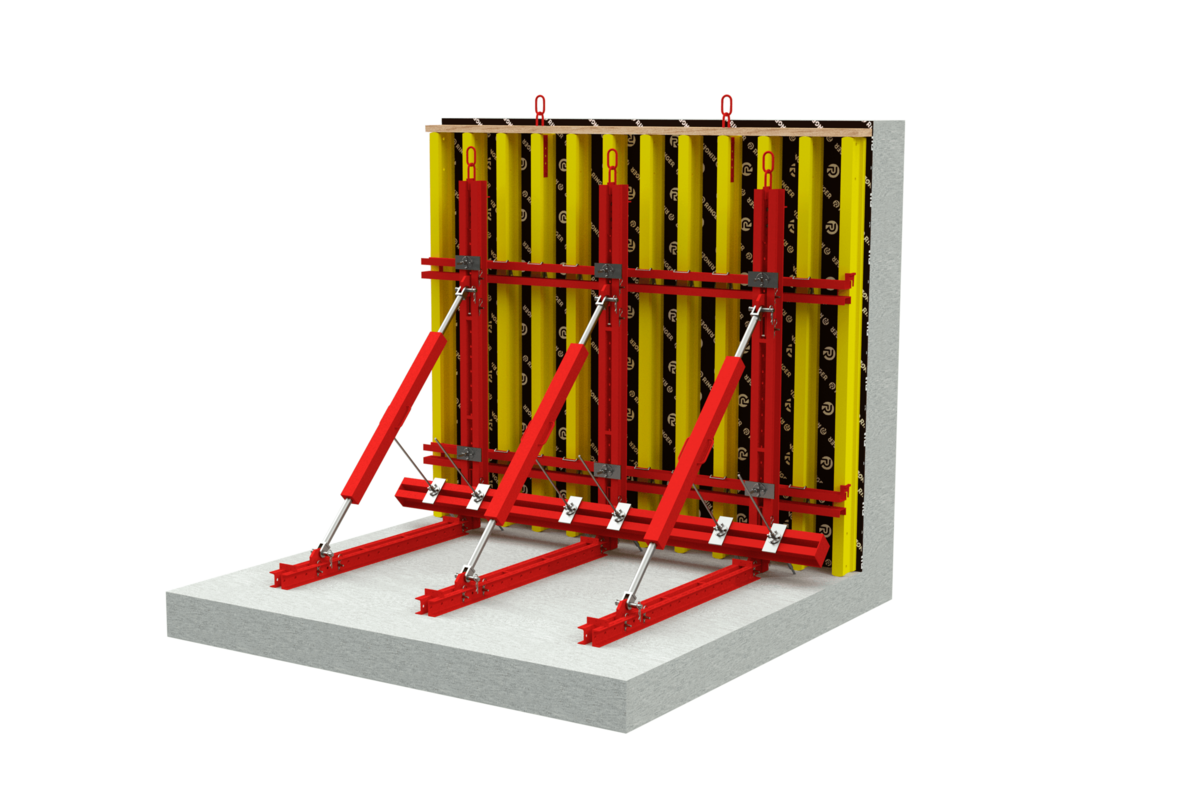

Enostranski opaž
Pri projektih, kjer ni mogoče uporabiti dvostranskega opaža ali veznih vijakov, se sistem FormKit uporablja za izdelavo opornih konzol. Te prenašajo pritisk betona in omogočajo stabilno konstrukcijo.

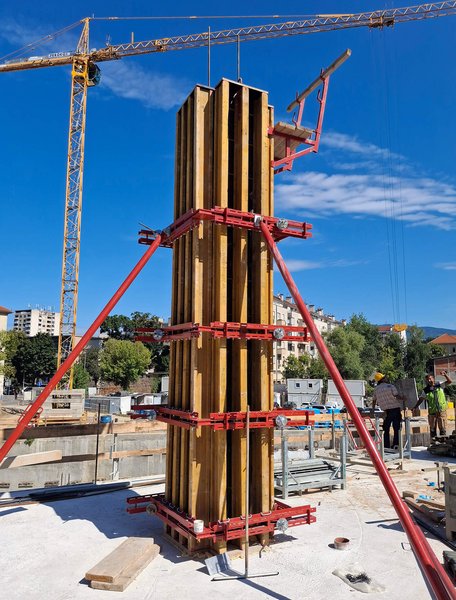

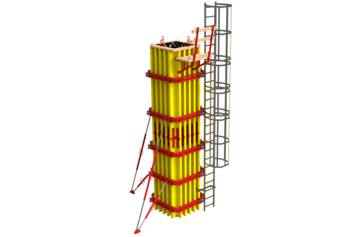

Opaž za stebre
FormKit omogoča tudi izdelavo za stebre večjih dimenzij in višin, kjer so prisotni visoki pritiski betona. Tak sistem omogoča betoniranje po celotni višini stebra naenkrat, brez vmesnih delovnih stikov.

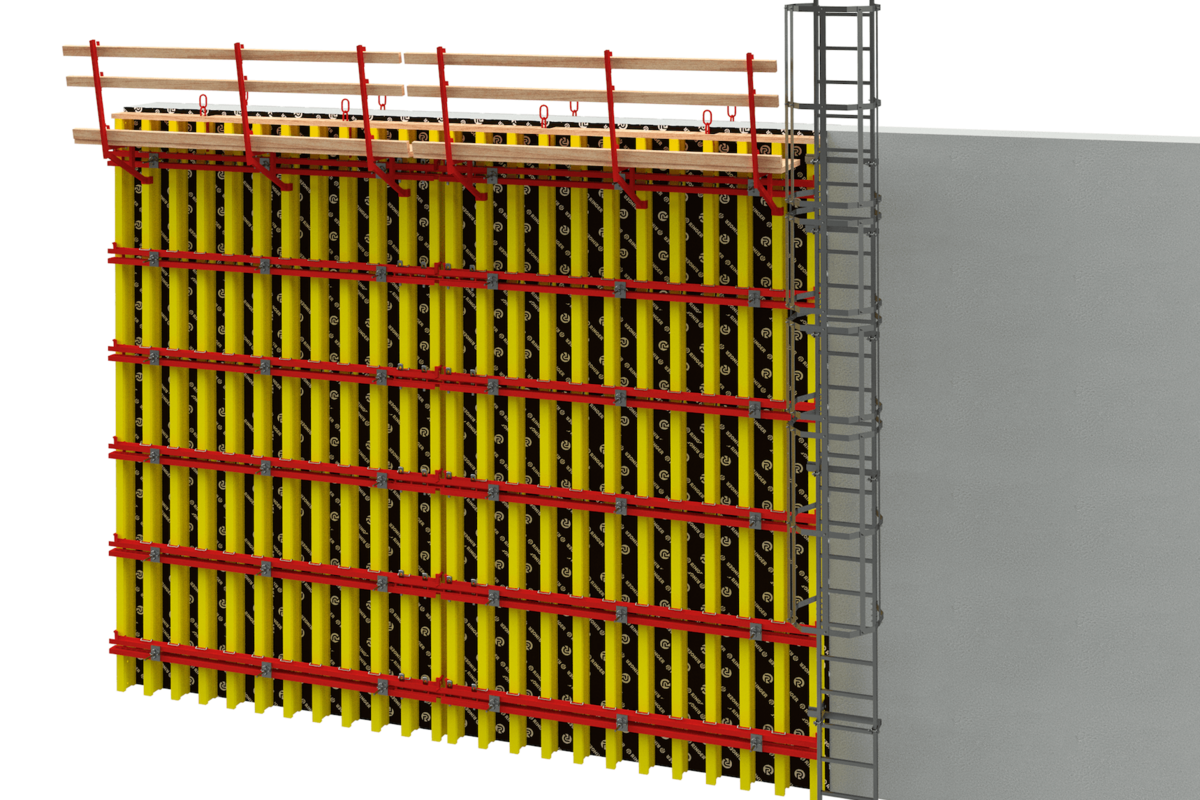

Velikostenski opaž
Sistem omogoča izdelavo velikostenskih opažev za kompleksne projekte in arhitekturne oblike. Razmik in število H20 nosilcev ter FK profilov se lahko prilahodi glede na zahtevan pritisk betona.
Izredno prilagodljiv in vsestranski sistem za različne namene
> Skladen s predpisi in standardi
- širok nabor varnostnih elementov
- H20 nosilci iz masivnega lesa
> Dolga življenjska doba
Robustna konstrukcija zagotavlja dolgo življenjsko dobo sistema tudi pri intenzivni uporabi na gradbiščih.
> Prihranek časa in stroškov
- transport v optimalnih dimenzijah zmanjšuje stroške prevoza
- hitro in enostavno povezovanje panelov zmanjšuje potrebo po polnilnih elementih
> Vsestranski in prilagodljiv sistem za vse geometrije
Z različnimi dolžinami FK profilov in H20 nosilcev je mogoče doseči skoraj poljubne dimenzije konstrukcije.
> Optimalen za vidne betone
Na H20 nosilce je mogoče namestiti opažne plošče z različnimi finalnimi sloji, kar omogoča popoln nadzor nad končnim videzom betonske površine.
> Prilagodljiv zahtevanim ali želenim pritiskom betona
S pravilnim dimenzioniranjem elementov lahko sistem prenese tudi višje obremenitve in omogoča hitrejše betoniranje.
Video
Reference
Trg Pravde
Kamgrad d.o.o.

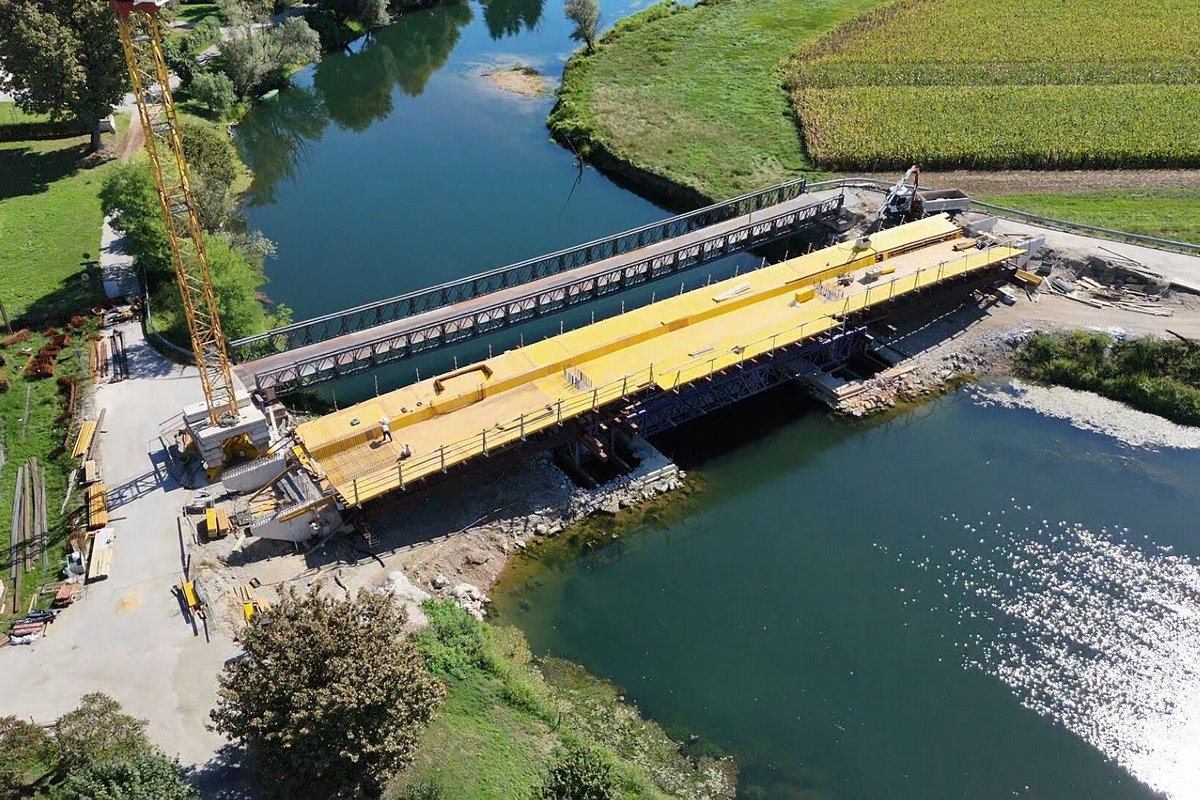

Most Mršeča vas
Bratkovič d.o.o.

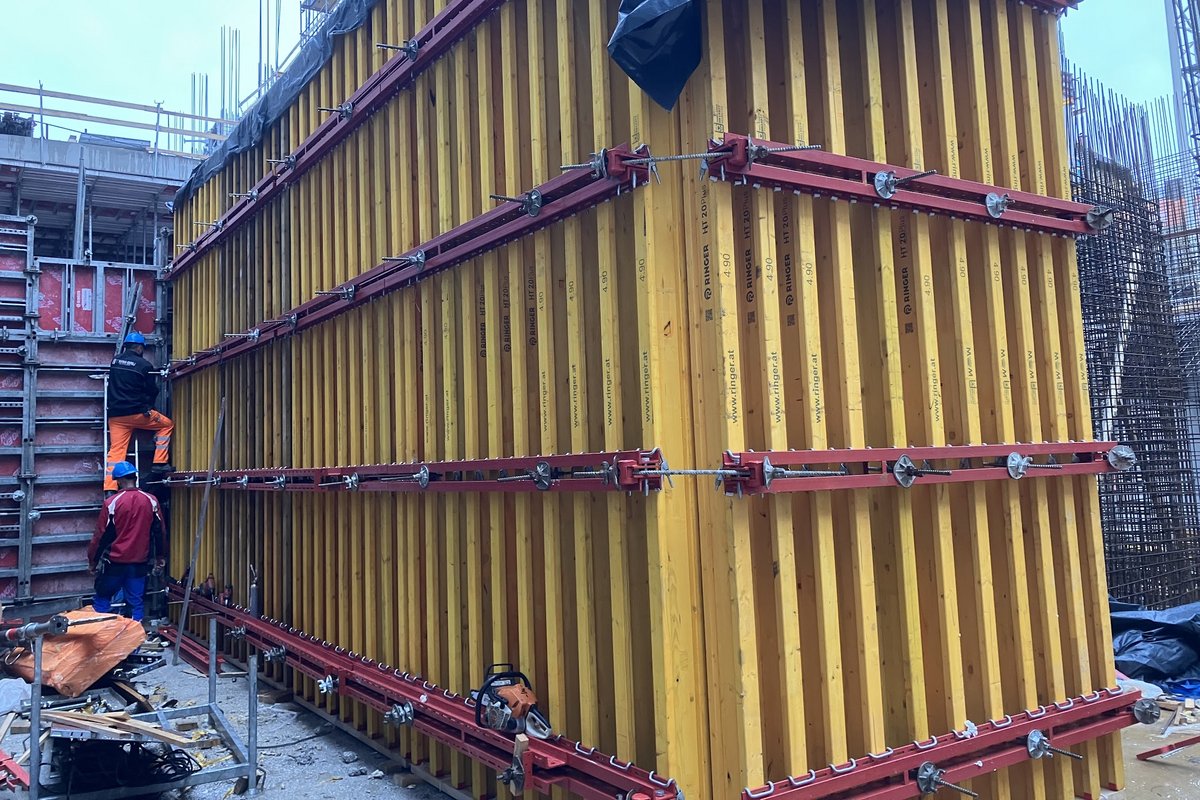

Infekcijska klinika UKC
