FormKit
Multifunktionales Schalsystem für maximale Flexibilität
Produkteigenschaften
> Normgerecht und sicher
- Breites Sortiment an Verbindungsteilen
- Sicherheitskomponenten
- H20-Schalungsträger aus massivem Holz
> Breites Anwendungsspektrum
- Brückenbauten, einseitige Schalungen, großflächige Wandschalungen, Kletterschalungen, Arbeits- und Schalungsplattformen sowie Stützenschalungen
> Zeit- und kosteneffizient
- Transport in optimalen Abmessungen und Montage auf der Baustelle reduzieren die Transportkosten
- Schnelle, einfache und flexible Verbindung der Paneele minimiert den Bedarf an Ausgleichselementen
> Vielseitig und anpassungsfähig für alle Geometrien
- Unterschiedliche Längen von FK-Profilen und H20-Trägern ermöglichen nahezu jede Dimension
> Lange Lebensdauer
> Optimiert für Sichtbeton
- Auf H20-Trägern können Schalungsplatten mit frei wählbarer Oberfläche montiert werden und sorgen so für maximalen Einfluss auf das finale Betonbild
> Anpassbar an den geforderten Betondruck
- Durch gezielte Dimensionierung wird die gewünschte Tragfähigkeit auch bei schnellerem Betonieren und höheren Belastungen sichergestellt

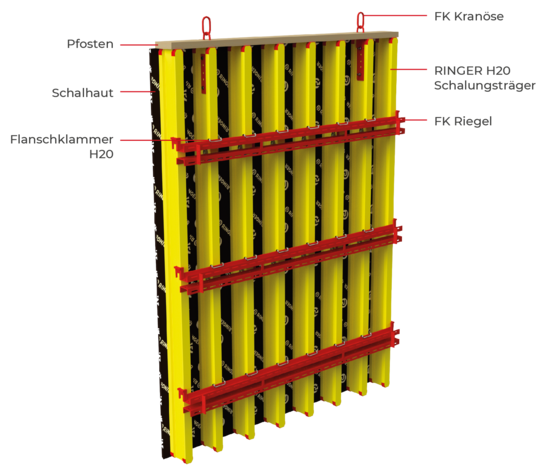

Hauptkomponenten

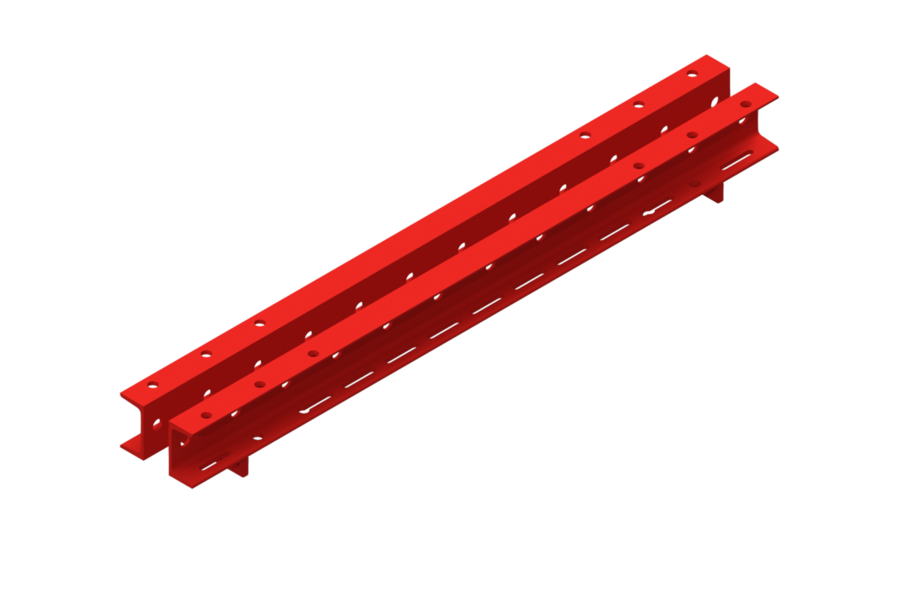

FK Riegel
Die FK10-Riegel bestehen aus zwei UPN-100-Profilen und sind im 25 cm Raster in Längen von 50 bis 600 cm erhältlich. Durchgehende Bohrungen ermöglichen
die einfache Befestigung von Stützen und Verbindungselementen. Für höhere Tragfähigkeiten kann das FormKIT mit stärkeren, doppelten Stahl-UPN-Profilen mit Steghöhen
von 120 bis 160 mm erweitert werden.

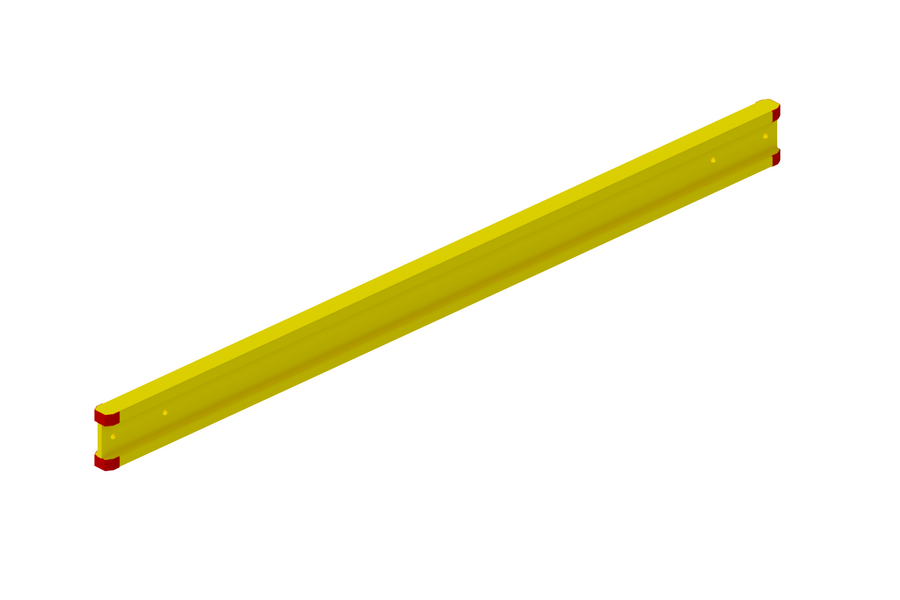

H20 Schalungsträger
RINGER H20-Schalungsträger haben Standardabmessungen von 8 × 20 cm und sind an den Enden mit Schutzkappen sowie Bohrungen zur Befestigung und Verlängerung ausgestattet.
Die Längen reichen von 125 bis 490 cm. Bei Bedarf können längere Träger eingesetzt oder mit H20-Verbindungselementen verlängert werden.

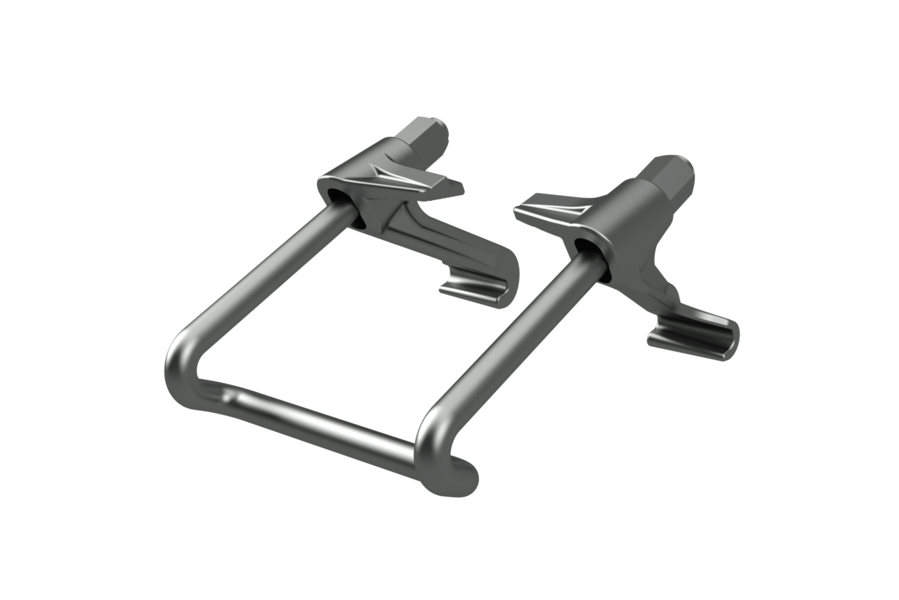

Flanschklammer H20
FK Riegel und H20 Träger werden mithilfe von Flanschkammern H20 sicher miteinander verbunden.

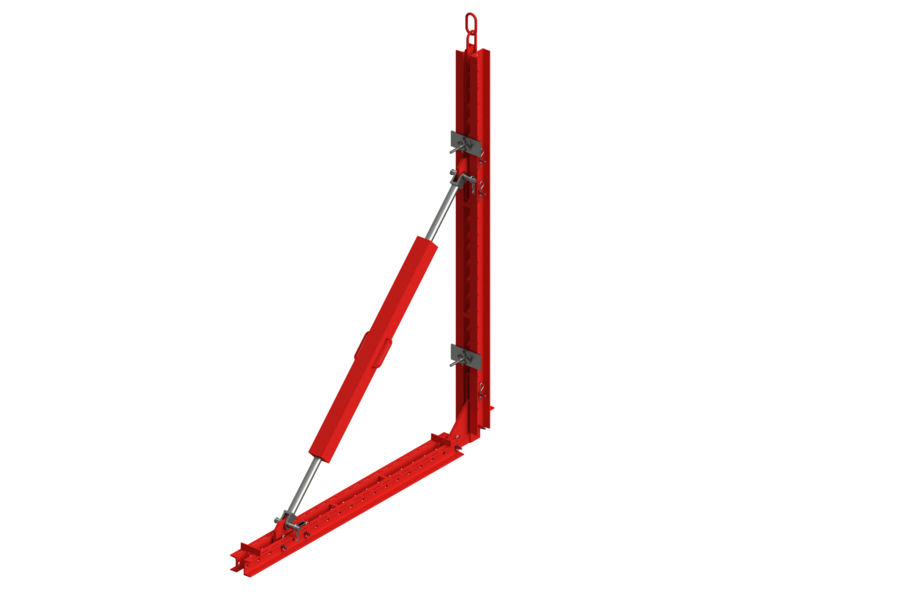

Spindelstreben
Die exakte Ausrichtung, auch bei geneigten Anwendungen, erfolgt über Spindelstreben. Diese ermöglichen die Einstellung der FK Riegel in definierten Winkeln. Verfügbar sind Längen von 75 bis 400 cm.

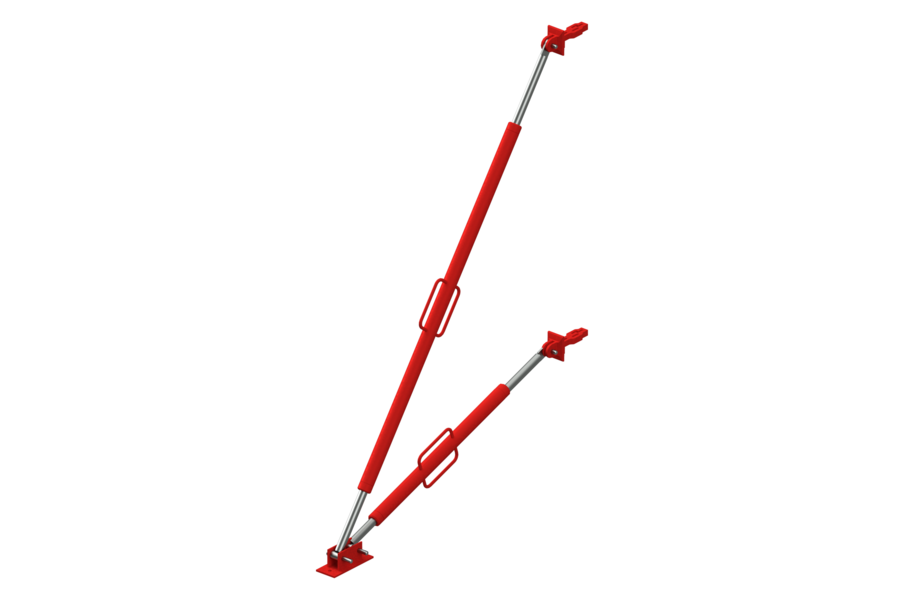

Richtstützen
Neben Spindelstreben kann die senkrechte Ausrichtung, insbesondere bei großflächigen Wandschalungen oder Stützenschalungen, auch mit Richtstützen sichergestellt werden.

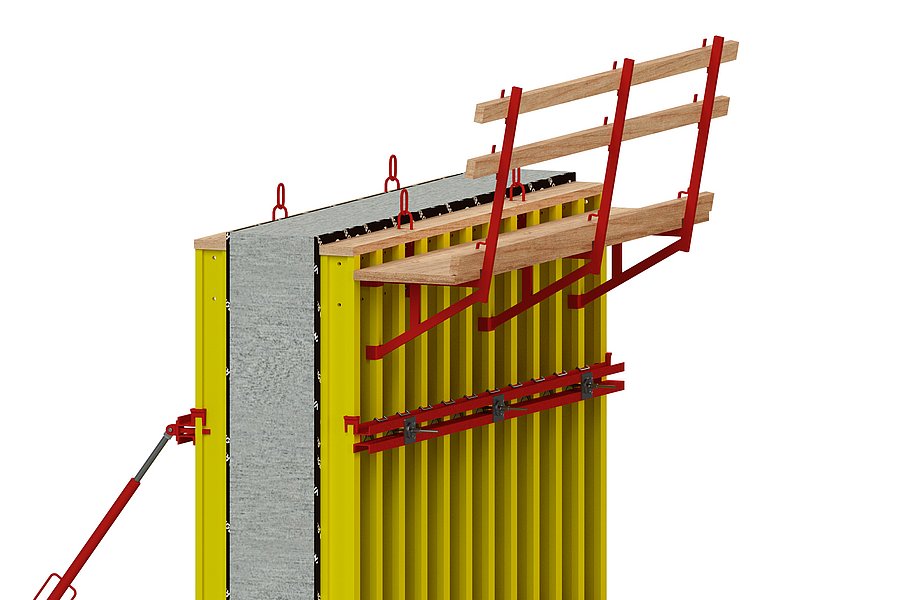

Einschubgeländer
Für sicheres Arbeiten auf der Schalung können Einschubgeländer in Kombination mit
H20-Betonierkonsolen eingesetzt werden.

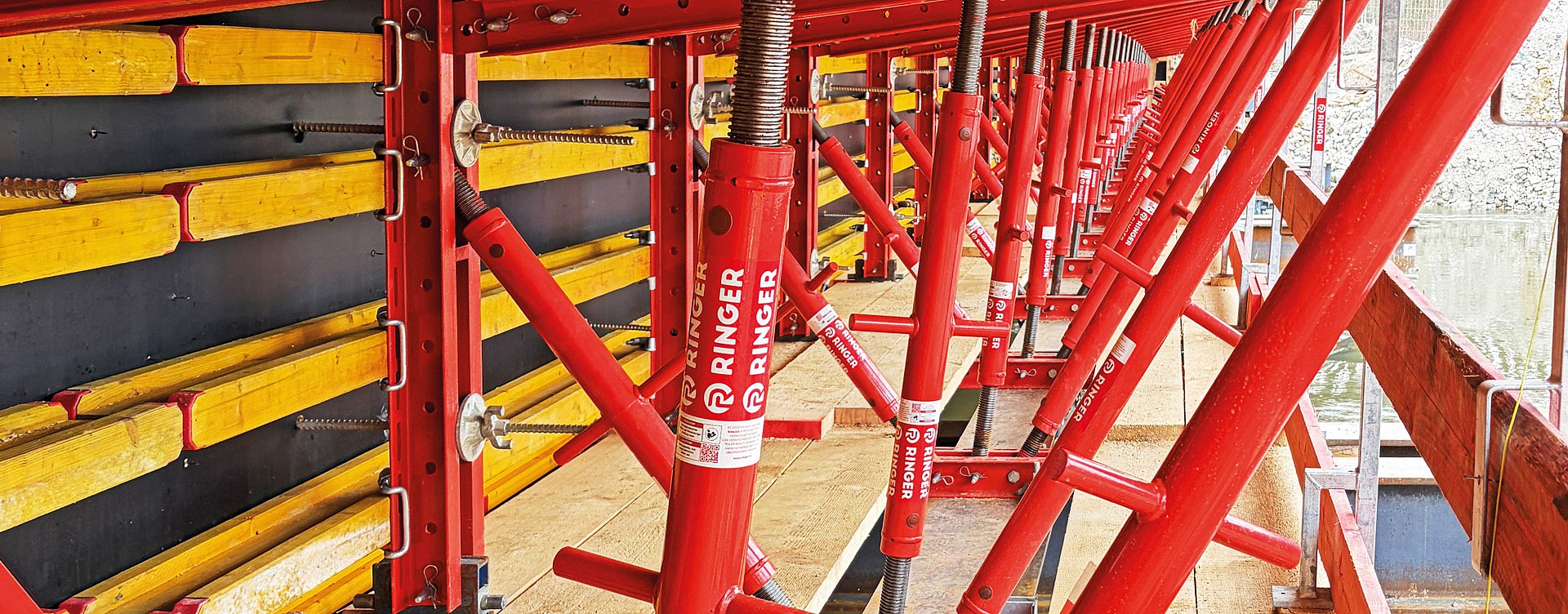

FormKIT - das vielseitige Schalungssystem
Die multifunktionale Schalung ist äußerst anpassungsfähig, und somit für komplexe Anwendungen im Schalungsbau bei Gewerbe- und Wohnprojekten sowie im Ingenieurbau bestens geeignet.
FormKIT ermöglicht eine schnelle Umsetzung, hohe Flexibilität bei anspruchsvollen architektonischen Lösungen und reduziert gleichzeitig den Platzbedarf auf der Baustelle.
Ein breites Sortiment an durchdachten Systemkomponenten sorgt für eine einfache Handhabung, reduziert zusätzlichen Aufwand und erhöht die Flexibilität auf der Baustelle.
Mit der Unterstützung der erfahrenen RINGER-Experten erhalten Sie maßgeschneiderte Lösungen, die Zeit, Platz und Kosten optimal nutzen – für eine sichere, effiziente und qualitativ hochwertige Ausführung.
Anwendungsbereiche
RINGER FormKIT ist die modulare Lösung für individuelle Schalungskonstruktionen und Infrastrukturprojekte.

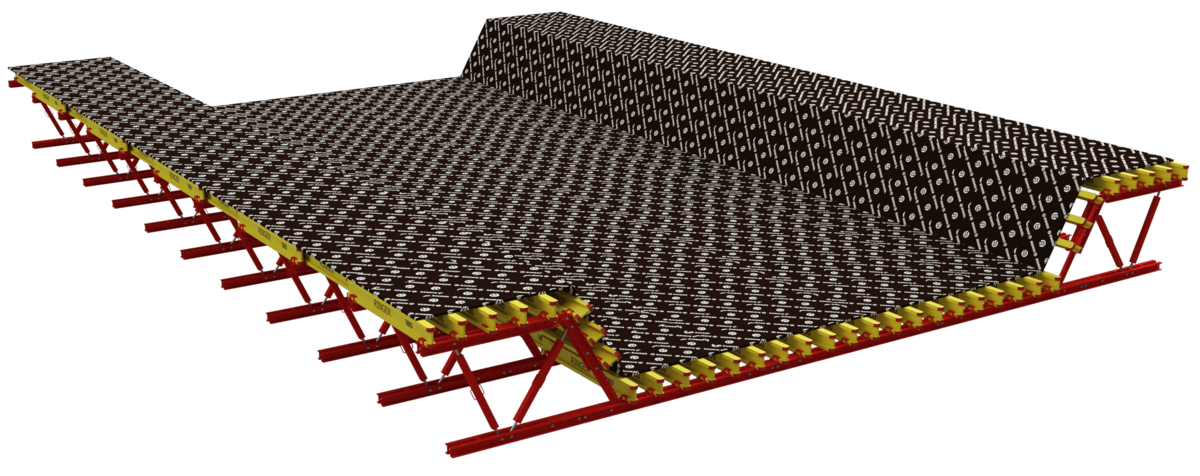

Brücken-Tragwerkskonstruktionen
FormKIT eignet sich für Brücken mit konstanten und variablen Querschnitten sowie für Voll- und Hohlquerschnitte und Konstruktionen mit veränderlicher Höhe. Die Schalung für die Fahrbahnplatte sowie für gerade oder geneigte Wände kann gleichzeitig hergestellt werden. Zusätzlich ermöglichen integrierte Elemente hängende Konsolschalungen an bereits betonierten Trägern, etwa für Flügelwände oder Brüstungen.

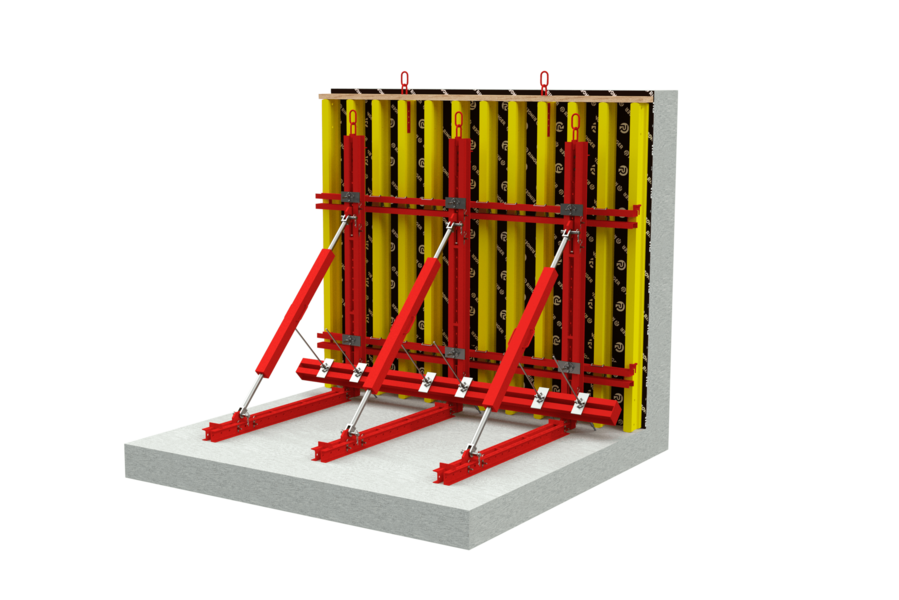

Einseitige Schalung mit Stützböcken
Ist der Einsatz von zweiseitiger Schalung oder Ankerstäben nicht möglich, bietet die einseitige Schalung eine geeignete Alternative. Für niedrigere Wände können dabei mit dem FormKIT-System einseitige Stützböcke zur Abstützung hergestellt werden. Die Verankerung erfolgt über Ankerschlaufen, Ankerplatten oder Gewindestangen in einem Winkel von 45 Grad zur Wand.

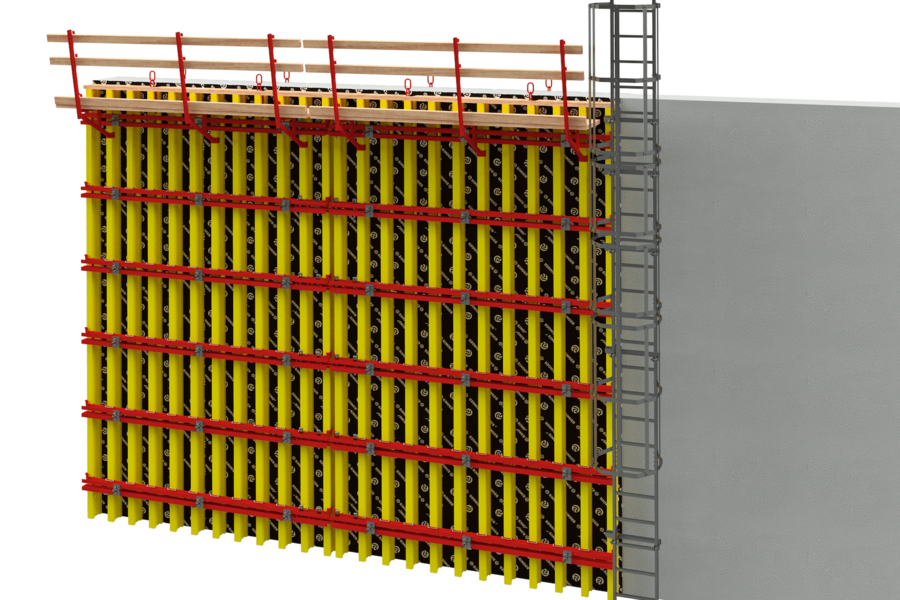

Flexible großflächige Wandschalung
FormKIT eignet sich für großflächige Wandschalungen mit hohen Anforderungen an die Betonoberfläche und ist flexibel für komplexe Geometrien einsetzbar. Anpassung an den erforderlichen Betondruck erfolgen über die Variation von Abstand und Anzahl der H20 Träger und FK Riegel. Individuelle Elementgrößen ermöglichen die Umsetzung anspruchsvoller architektonischer Formen.

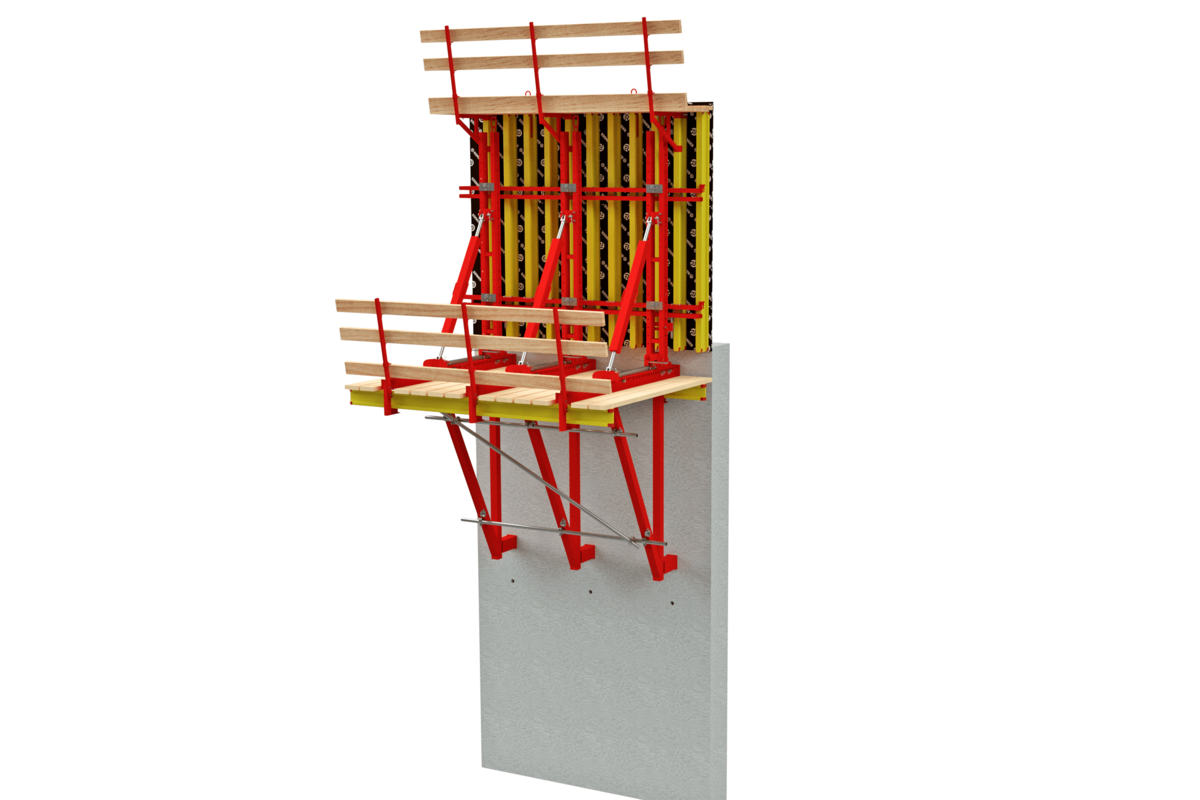

Kletterschalung für hohe Bauwerke
Für hohe, vertikale Bauteile ohne Zwischendecken wird die Schalung am vorherigen Bauabschnitt angehängt. Dadurch wird der Zugang zur Betonoberfläche für Bewehrungsarbeiten oder Nachbearbeitung erleichtert. Gleichzeitig dient die Kletterschalung selbst als sichere Arbeitsplattform. Zusätzliche Sicherheit bieten Betonierkonsolen auf der Oberseite der Schalung sowie Hängegerüste unterhalb.

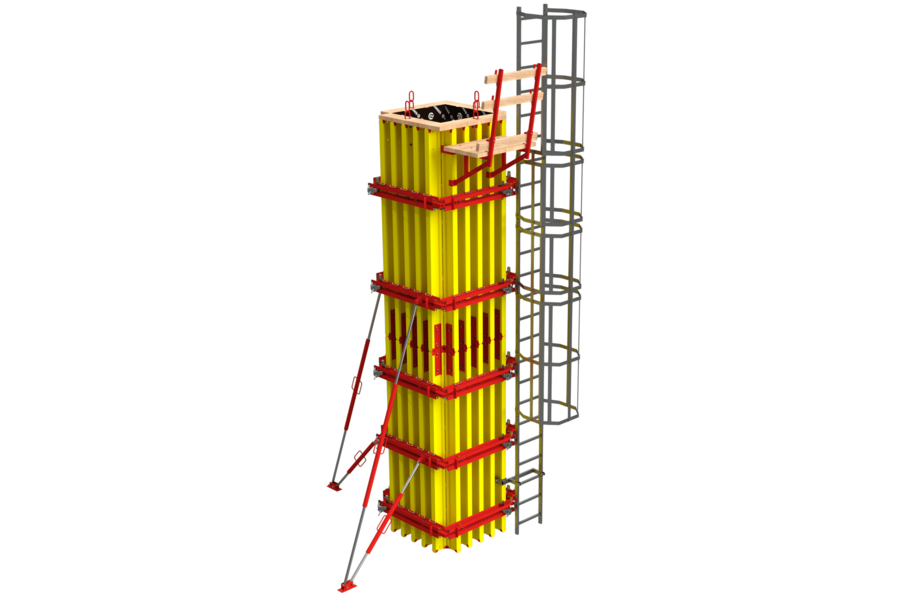

Stützen schnell und sicher schalen
Das FormKIT-System eignet sich auch für die Herstellung von großdimensionierten und hohen Stützen, bei denen hohe Betondrücke auftreten. Dadurch kann eine ausreichend tragfähige Schalung realisiert werden, um diese in einem Arbeitsgang über die gesamte Höhe ohne Arbeitsfugen und Ankerlöcher zu betonieren. Dies beschleunigt den Bauablauf und sorgt für eine homogene Betonqualität über die gesamte Stützenhöhe.
Download
Referenzen

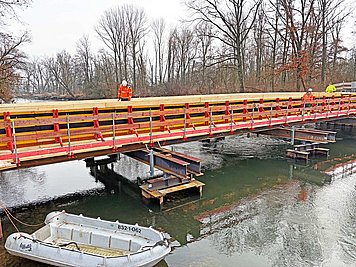

Amperbrücke in Inkofen
Beim Brückenbau in Inkofen setzte Hagn Umwelttechnik auf den Ingenieurbaukasten FormKIT, Stahl Master sowie Planung und Statik von RINGER für eine präzise Schalungslösung.

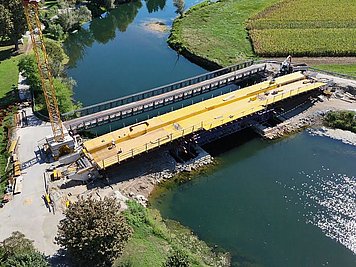

Brücke bei Mršeča vas
Für die Herstellung des Brückenüberbaus kam RINGER FormKIT als passgenaue Schalungslösung der Tragwerkskonstruktion zum Einsatz. Die flexible Schalung ermöglichte eine präzise Anpassung an die Geometrie.
