Fischtreppe Dingolfing für nachhaltigen Wasserbau
Projektdaten
Land: Deutschland
Ort: Dingolfing
Anwendung: Wand, Gerüst, Sicherheit
Bauunternehmen: Wadle Bauunternehmung GmbH
Sie haben Interesse an Schalungs- oder Gerüstlösungen von RINGER?

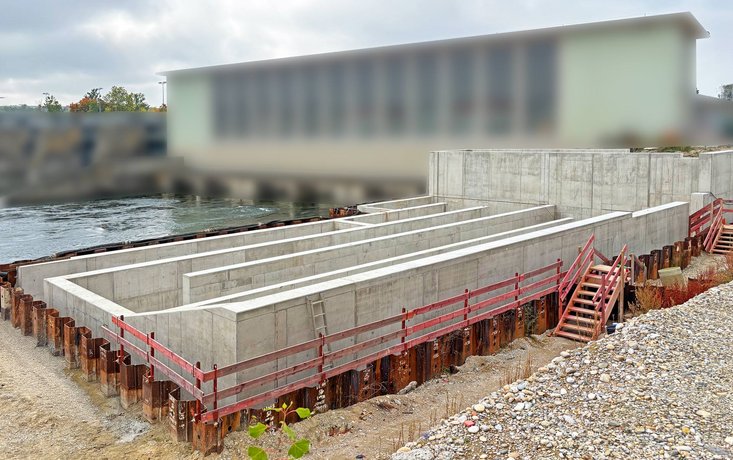

In Dingolfing, Deutschland entsteht mit der neuen Fischaufstiegsanlage ein technisch anspruchsvolles Wasserbauprojekt zur ökologischen Durchgängigkeit eines Fließgewässers. Ziel ist es, Fischen eine kontrollierte und sichere Passage bei unterschiedlichen Wasserständen zu ermöglichen.
Die Anforderungen an Geometrie, Wandhöhen und Lastabtragung waren entsprechend hoch. Wandabschnitte bis 7 m Höhe, einhäuptiger Schalungseinsatz sowie konstruktive Details verlangten nach durchdachten und leistungsstarken Systemlösungen. Für die Umsetzung setzte die Wadle Bauunternehmung GmbH konsequent auf Schalungslösungen und Gerüsttechnik von RINGER.

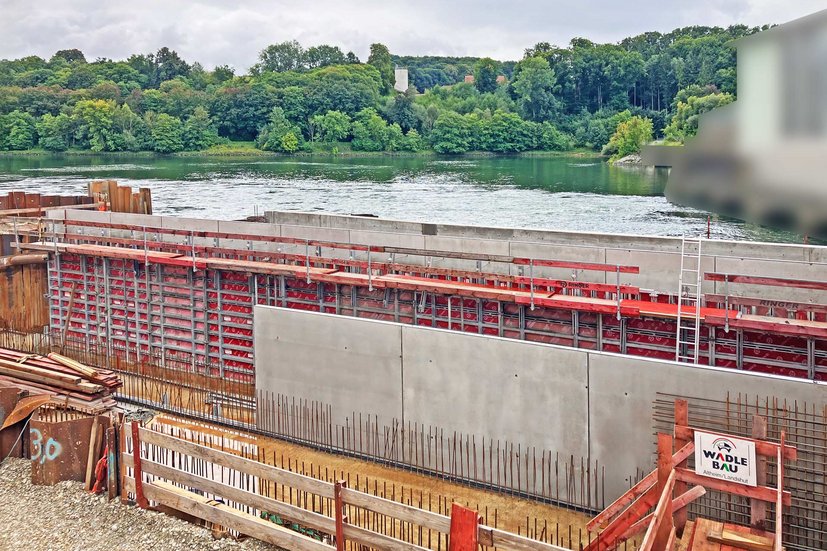

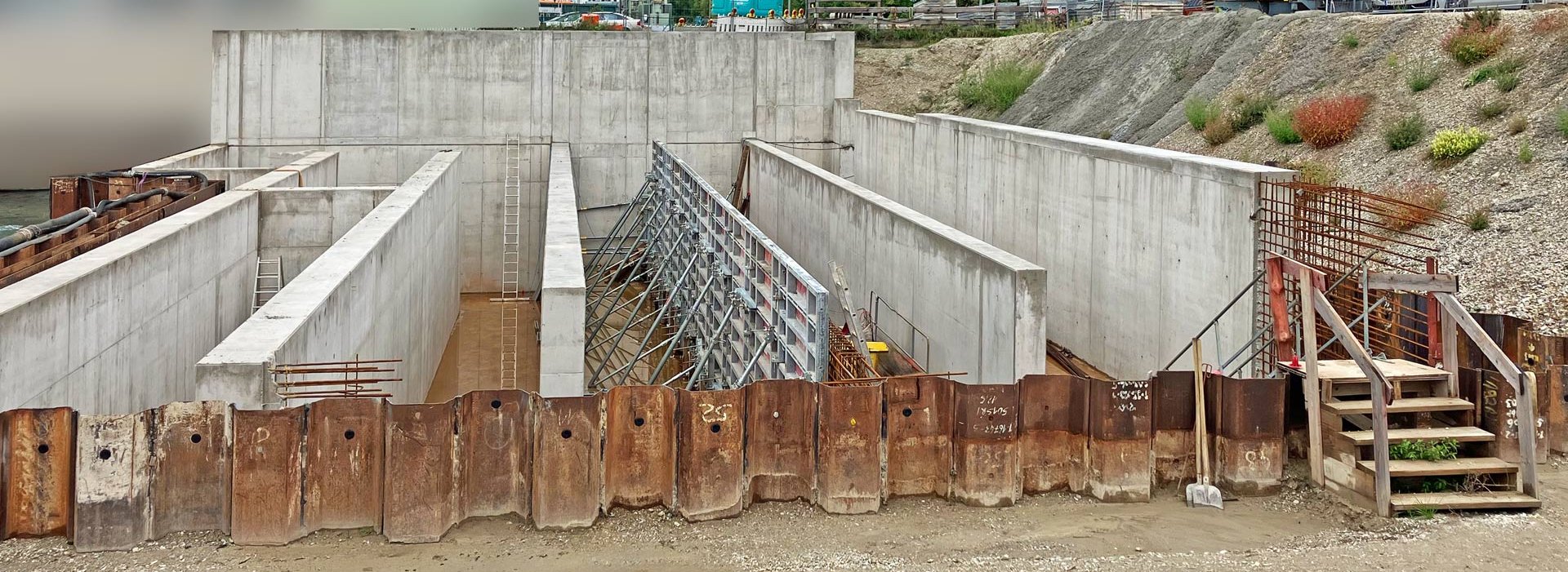

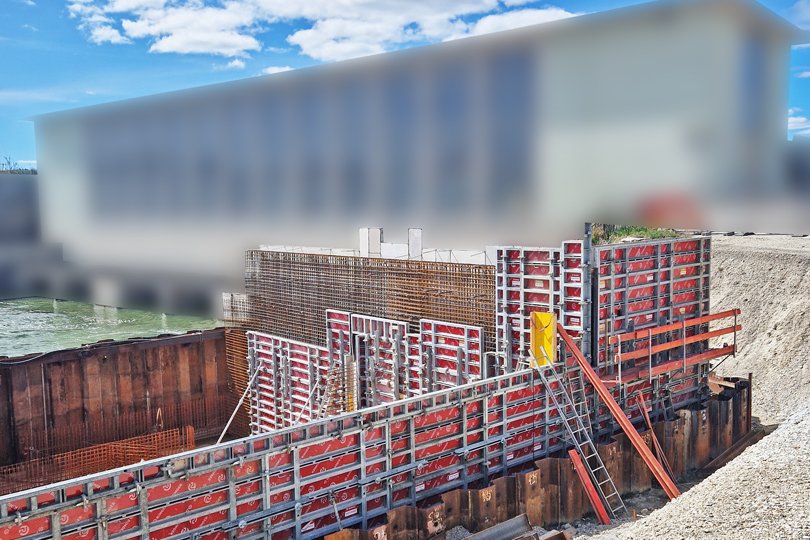

Einstiegsbauwerk
Das Einstiegsbauwerk umfasst die Schachtungen zur Regulierung der unterschiedlichen Wasserstände innerhalb der Fischtreppe.
Präzise Schachtungen und enorme Wandhöhen

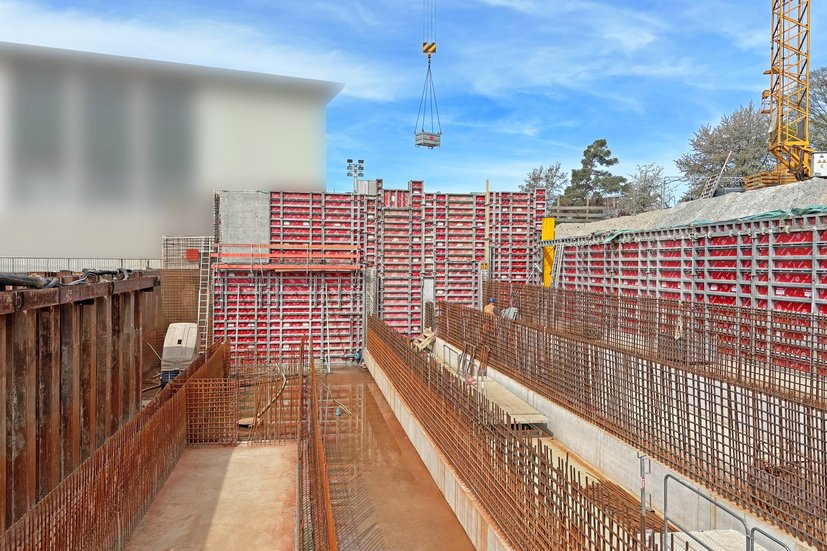

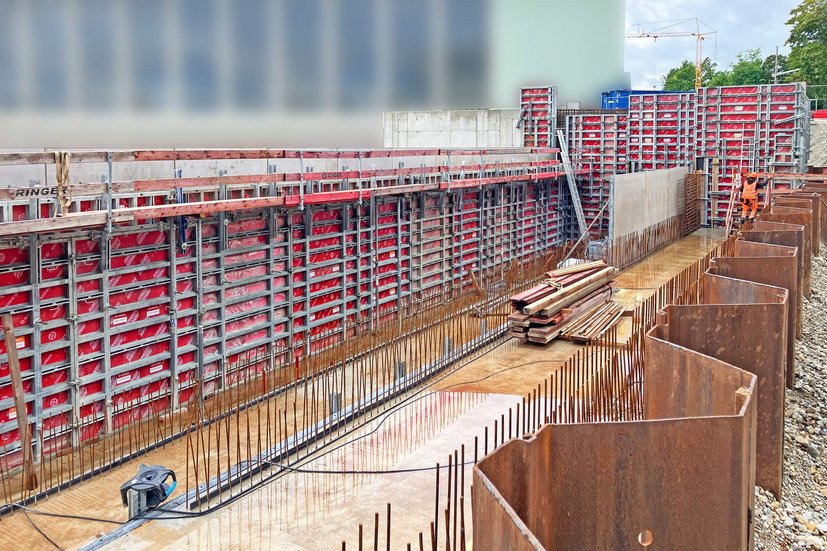

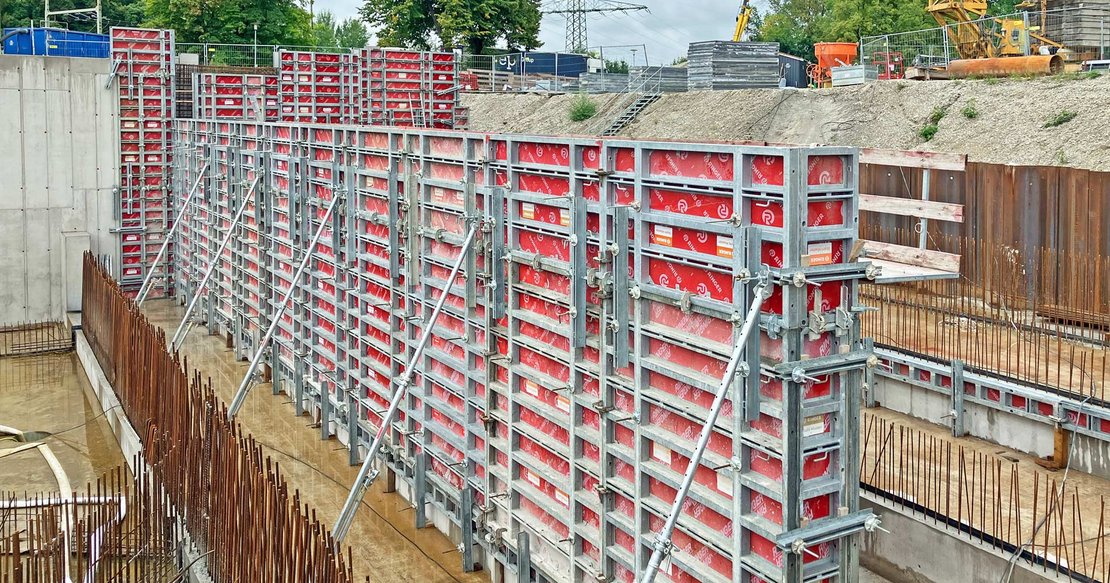

Hier kam die Stahl Master Wandschalung in Kombination mit Master Ausschalecken zum Einsatz. Mit einer zulässigen Betondruckaufnahme von 80 kN/m² gewährleistet das System auch bei hohen Wandabschnitten maximale Formstabilität und Maßgenauigkeit.
Die bis zu 7 m hohen Wandbereiche konnten so sicher, wirtschaftlich und mit hoher Oberflächenqualität hergestellt werden.
Die Einrichtung und Ausrichtung der Schalung erfolgte über mit RINGER Richtstützen, wodurch eine exakte Positionierung und sichere Betonage gewährleistet war. Gerade bei wasserführenden Bauwerken ist eine maßgenaue Ausführung entscheidend für die spätere Funktionalität.

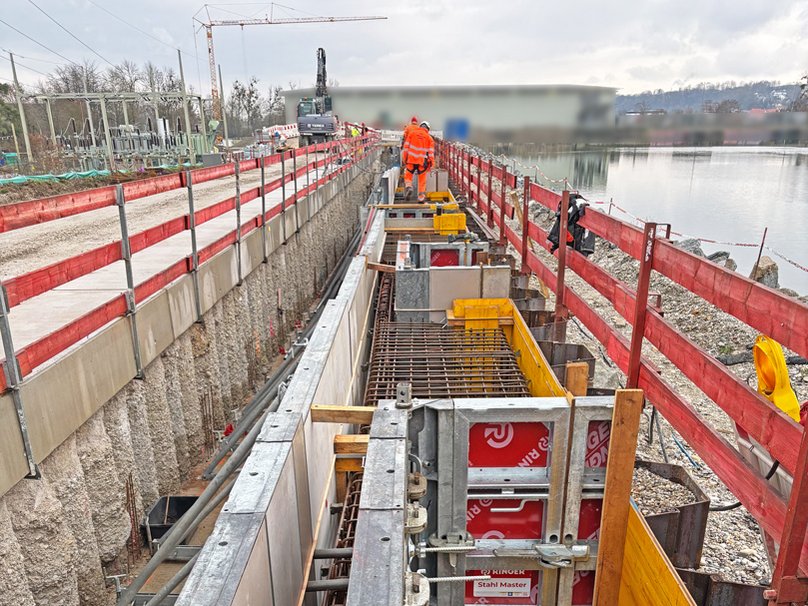

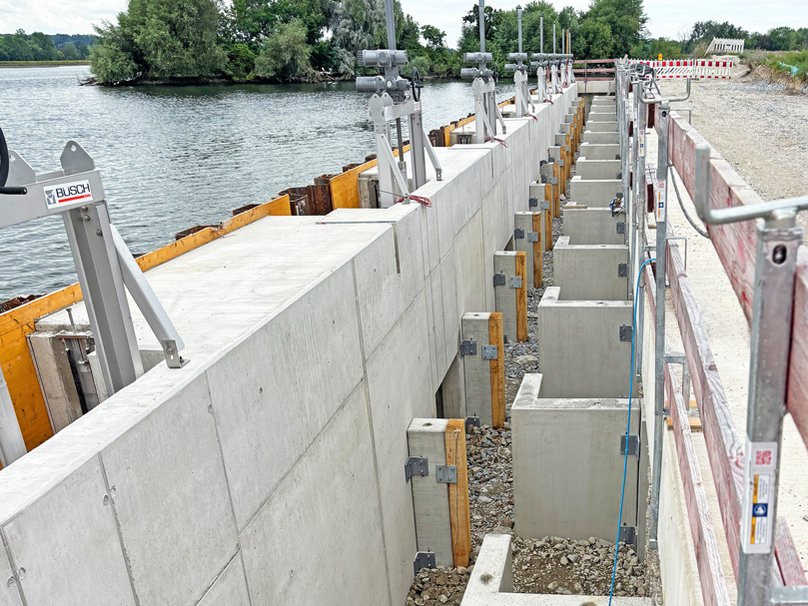

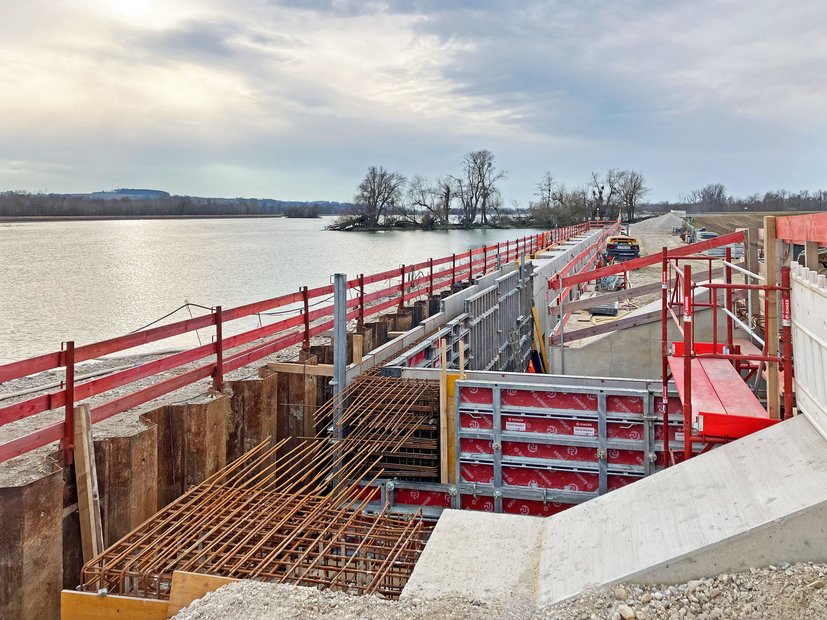

Ausstiegsbauwerk

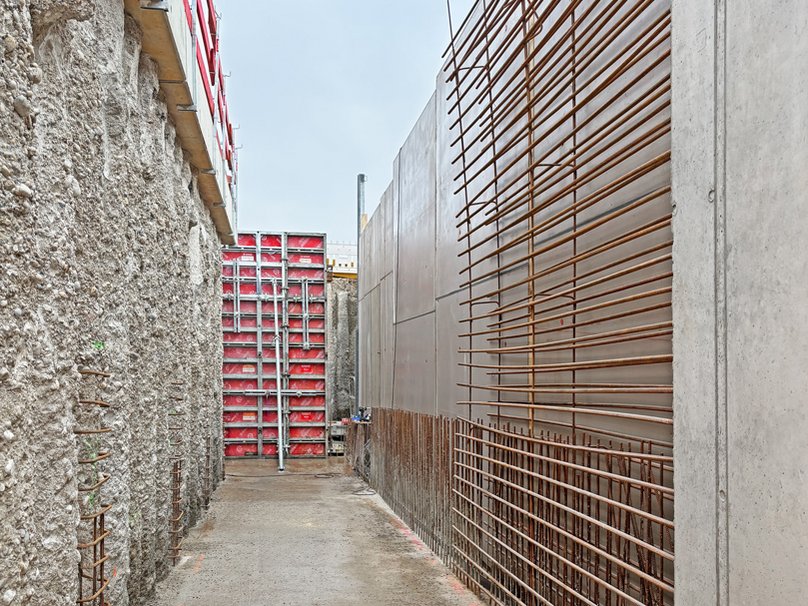

Im Bereich des Ausstiegsbauwerks wurden die statischen Anforderungen nochmals deutlich anspruchsvoller. Die Wände wurden hier im einhäuptigen Schalungseinsatz hergestellt, wobei sämtliche Frischbetonkräfte unter beengten Platzverhältnissen kontrolliert in den Untergrund abgeleitet werden mussten.
Einhäuptige Schalung unter voller Lastkontrolle

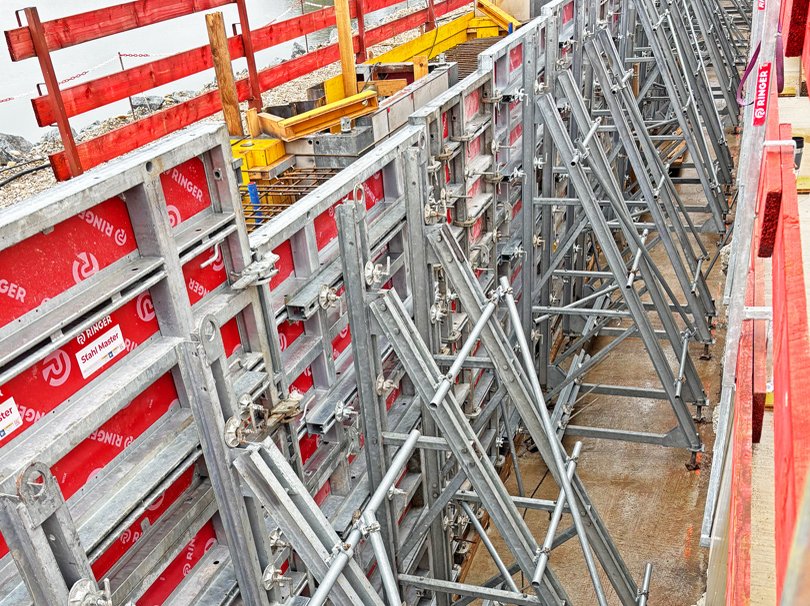

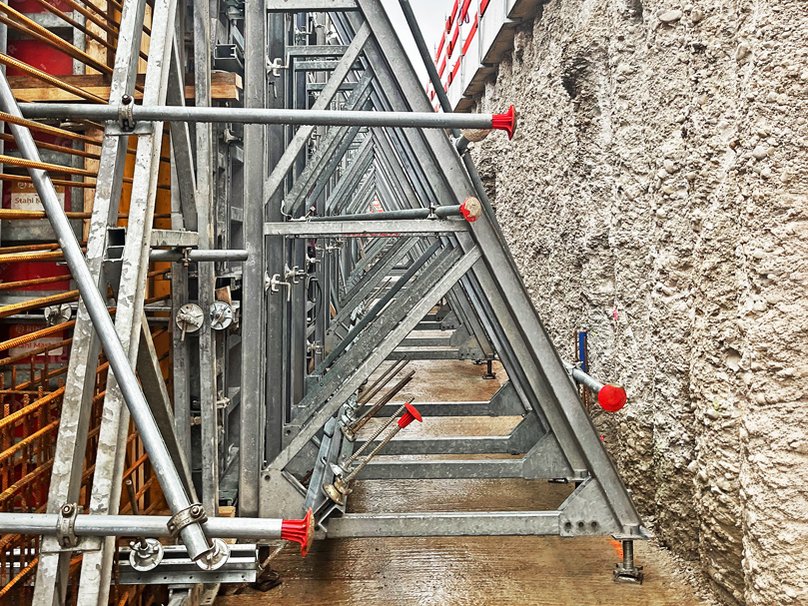

Hierfür kamen, abgestimmt auf die statischen Anforderungen, Stützböcke L (max. Schalungshöhe 2,70 m) sowie Stützböcke S (max. Schalungshöhe 6,00 m) zum Einsatz.
In Kombination mit Deckenstützen zum Ausspreizen konnte so eine sichere und kontrollierte Kraftabtragung gewährleistet werden.

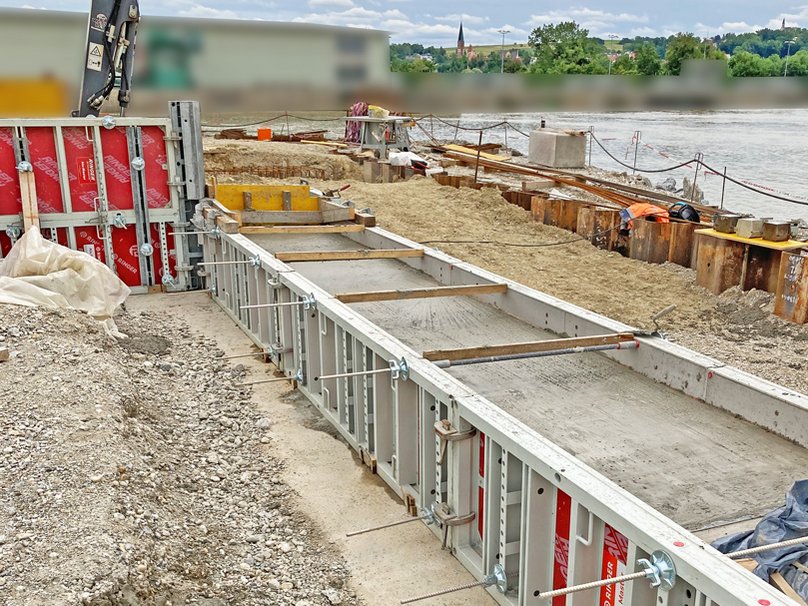

Eine zusätzliche konstruktive Besonderheit bildeten Kopfbalken auf Bohrpfählen. Diese wurden mit Alu Master Universalelementen hergestellt, da sie eine möglichst große Flexibilität bei der Positionierung der Ankerstellen gewährleisteten. Gerade bei konstruktiven Sonderbereichen zeigt sich, wie wichtig Systemvielfalt und Anpassungsfähigkeit auf der Baustelle sind.

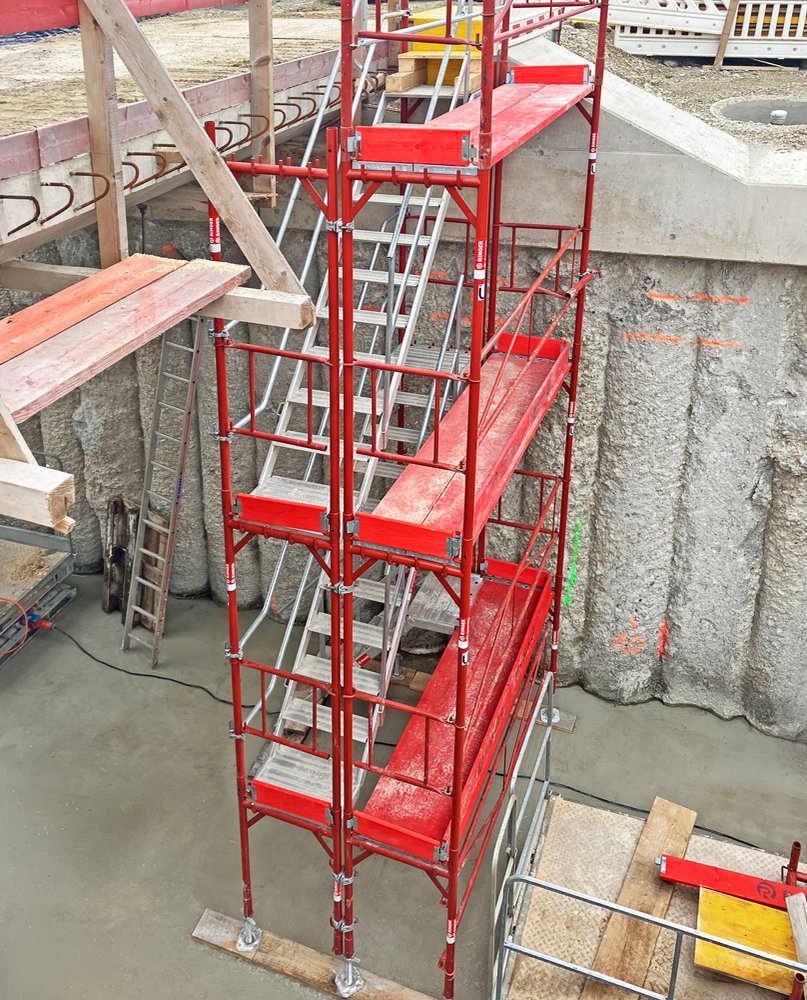

Treppenturm mit RINGER Doppelgeländer Gerüst
Für die sichere vertikale Erschließung der bis zu 7 m hohen Bauabschnitte wurde der Treppenturm DG65 eingesetzt.
Trotz beengter Platzverhältnisse entlang des Gewässers war damit ein komfortabler und normgerechter Zugang zu allen Arbeitsebenen gewährleistet, was wesentlich zu sicheren Arbeitsbedingungen und einem reibungslosen Bauablauf beitrug.

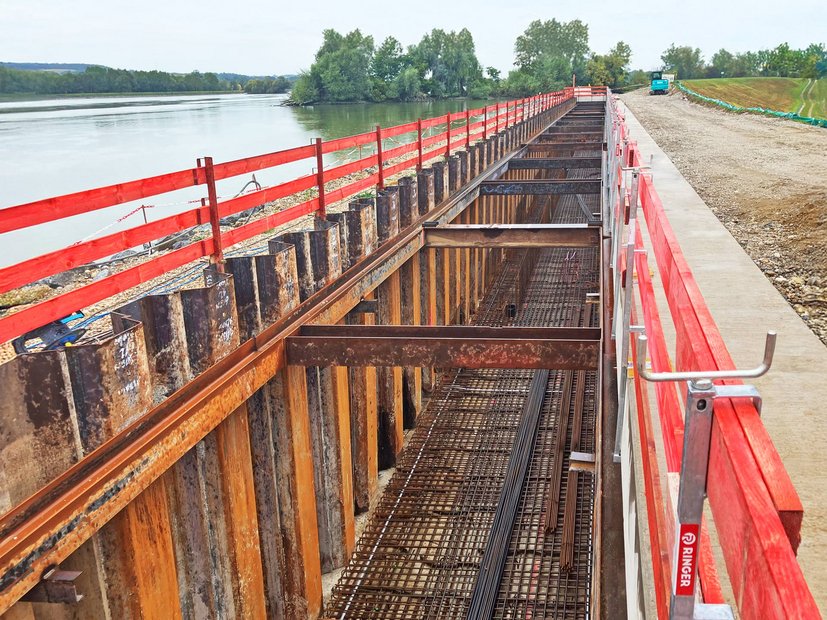

Absturzsicherung mit RINGER Brüstungszwinge
Zur Absturzsicherung kam die RINGER Brüstungszwinge zum Einsatz. Mit einem Klemmbereich von bis zu 60 cm ermöglicht sie eine schnelle und sichere Montage direkt an der Betonwand.
Besonders bei wechselnden Wandstärken und variierenden Bauabschnitten bietet das System hohe Flexibilität bei gleichzeitig maximaler Sicherheit.
