Die Anforderungen an Geometrie, Wandhöhen und Lastabtragung waren entsprechend hoch. Wandabschnitte bis 7 m Höhe, einhäuptiger Schalungseinsatz sowie konstruktive Details verlangten nach durchdachten und leistungsstarken Systemlösungen. Für die Umsetzung setzte die Wadle Bauunternehmung GmbH konsequent auf Schalungslösungen und Gerüsttechnik von RINGER.
Präzise Schachtungen und enorme Wandhöhen

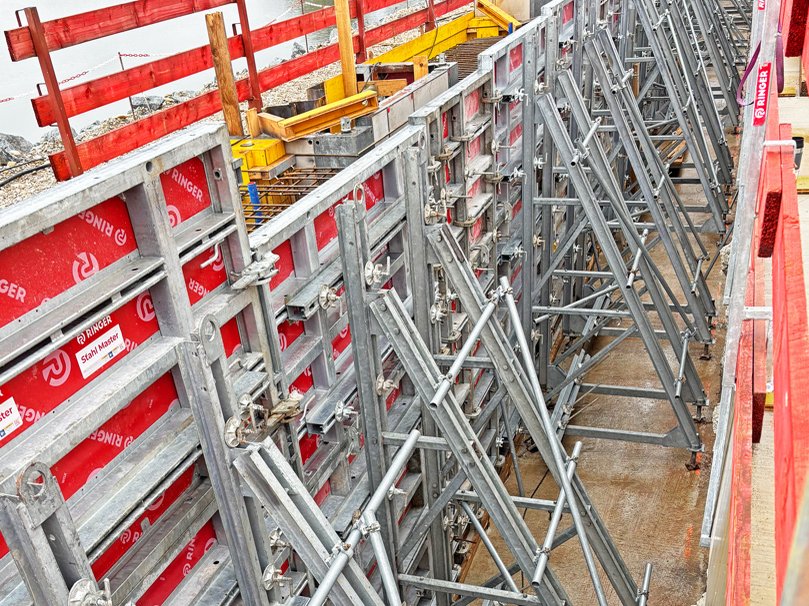

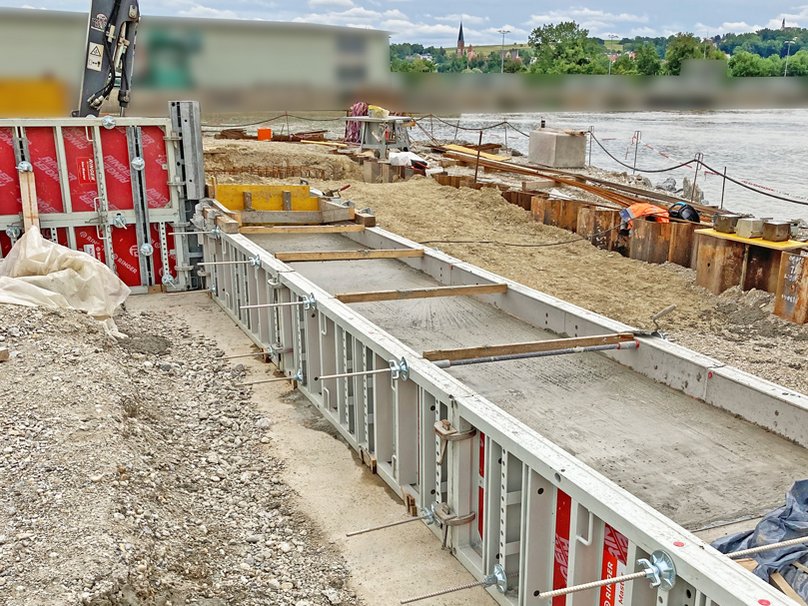

Hier kam die Stahl Master Wandschalung in Kombination mit Master Ausschalecken zum Einsatz. Mit einer zulässigen Betondruckaufnahme von 80 kN/m² gewährleistet das System auch bei hohen Wandabschnitten maximale Formstabilität und Maßgenauigkeit.
Die bis zu 7 m hohen Wandbereiche konnten so sicher, wirtschaftlich und mit hoher Oberflächenqualität hergestellt werden.

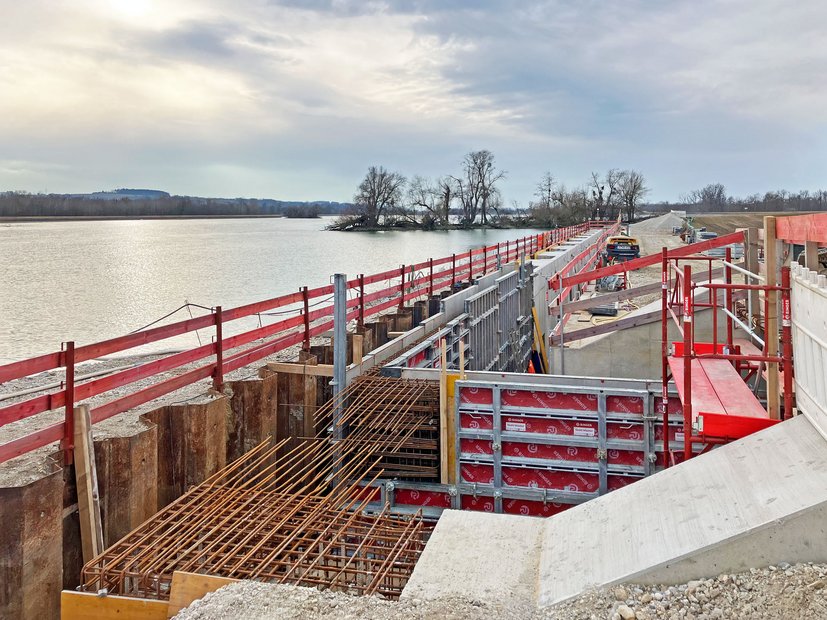

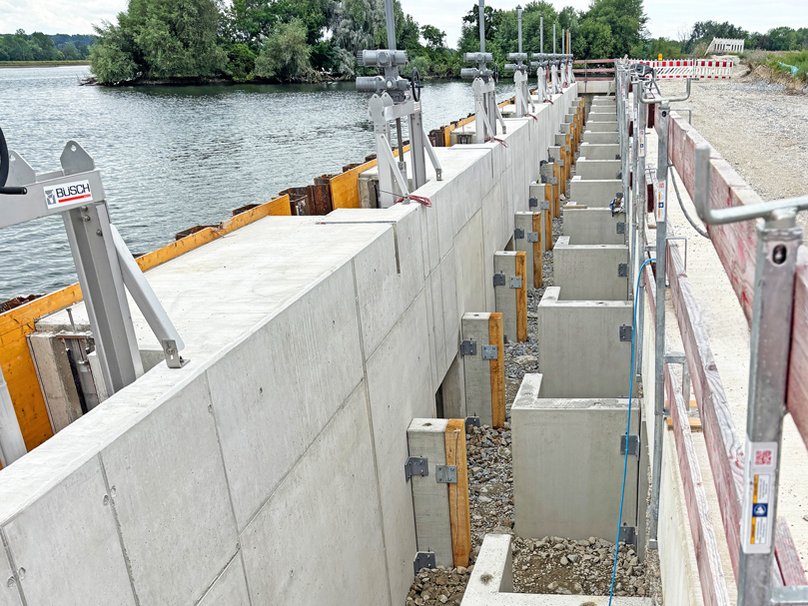

Ausstiegsbauwerk

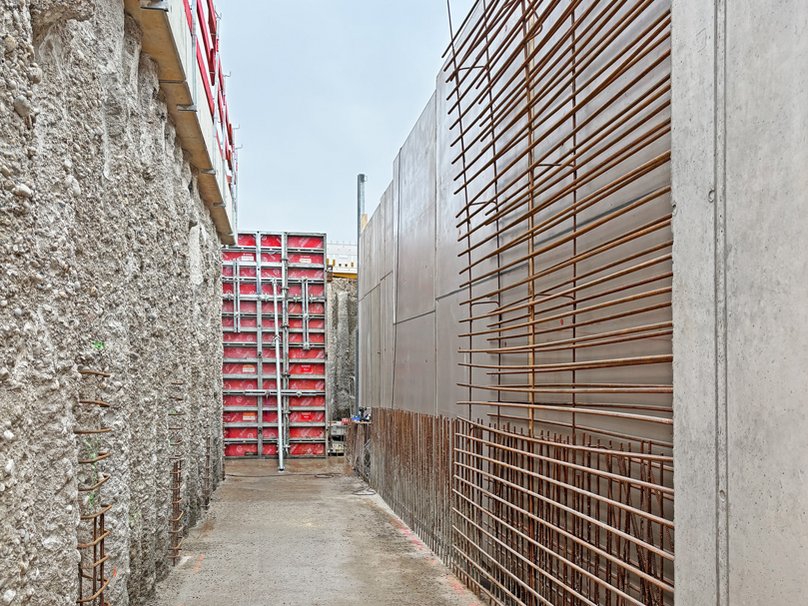

Im Bereich des Ausstiegsbauwerks wurden die statischen Anforderungen nochmals deutlich anspruchsvoller. Die Wände wurden hier im einhäuptigen Schalungseinsatz hergestellt, wobei sämtliche Frischbetonkräfte unter beengten Platzverhältnissen kontrolliert in den Untergrund abgeleitet werden mussten.
Einhäuptige Schalung unter voller Lastkontrolle

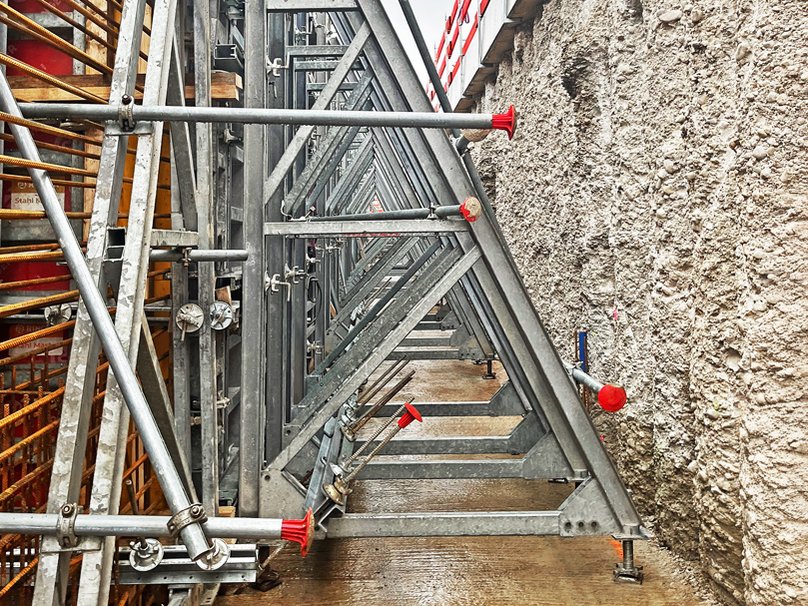

Hierfür kamen, abgestimmt auf die statischen Anforderungen, Stützböcke L (max. Schalungshöhe 2,70 m) sowie Stützböcke S (max. Schalungshöhe 6,00 m) zum Einsatz.
In Kombination mit Deckenstützen zum Ausspreizen konnte so eine sichere und kontrollierte Kraftabtragung gewährleistet werden.
Eine zusätzliche konstruktive Besonderheit bildeten Kopfbalken auf Bohrpfählen. Diese wurden mit Alu Master Universalelementen hergestellt, da sie eine möglichst große Flexibilität bei der Positionierung der Ankerstellen gewährleisteten. Gerade bei konstruktiven Sonderbereichen zeigt sich, wie wichtig Systemvielfalt und Anpassungsfähigkeit auf der Baustelle sind.
Treppenturm mit RINGER Doppelgeländer Gerüst
Für die sichere vertikale Erschließung der bis zu 7 m hohen Bauabschnitte wurde der Treppenturm DG65 eingesetzt.
Trotz beengter Platzverhältnisse entlang des Gewässers war damit ein komfortabler und normgerechter Zugang zu allen Arbeitsebenen gewährleistet, was wesentlich zu sicheren Arbeitsbedingungen und einem reibungslosen Bauablauf beitrug.

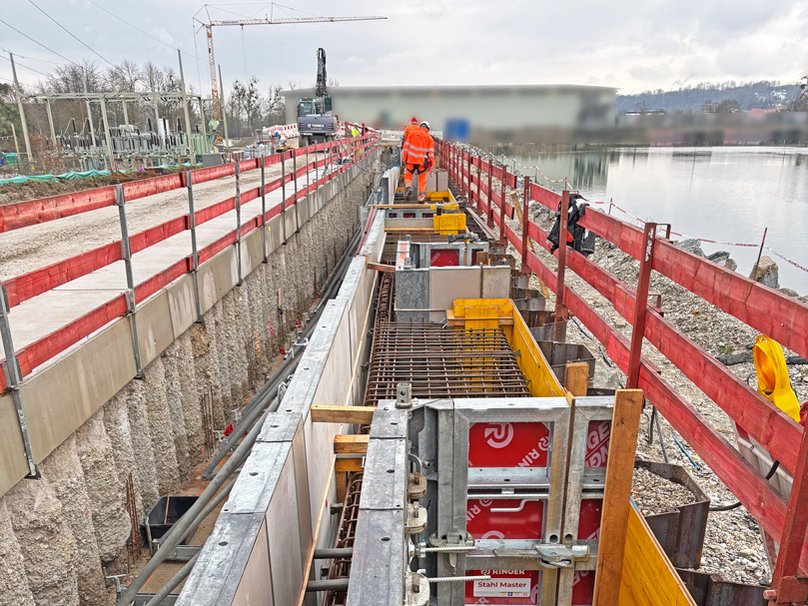

Absturzsicherung mit RINGER Brüstungszwinge
Zur Absturzsicherung kam die RINGER Brüstungszwinge zum Einsatz. Mit einem Klemmbereich von bis zu 60 cm ermöglicht sie eine schnelle und sichere Montage direkt an der Betonwand.
Besonders bei wechselnden Wandstärken und variierenden Bauabschnitten bietet das System hohe Flexibilität bei gleichzeitig maximaler Sicherheit.
