FormKit
Mostovi, nadvožnjaci? Višenamejnski oplatni sustav za zahtjevne infrastrukturne projekte i vidljivi beton
FormKit je iznimno prilagodljiv višenamjenski oplatni sustav, dizajniran za učinkovito prilagođavanje različitim građevinskim zahtjevima. Omogoćuje izradu složenih oplatnih rješenja te radnih platformi za poslovne i stambene objekte, kao i brojne primjene u gradnji.
Sustav FormKit omogoćuje izradu različitih oplatnih konstrukcija i potpornih sustava. Zahvaljujući modularnom dizajnu, može se prilagoditi različitim geometrijama i dimenzijama konstrukcija te omogoćuje optimalno rješenje za svaki projekt.
Tehničke karakteristike sustava
> FK profili
- sastavljeni od dva UPN 100 profila
- standardne duljine: 50 - 600 cm
- po cijeloj duljini imaju izbušene rupe za pričvršćivanje dodatnih elemenata
- za veća opterećenja sustav se može nadograditi dvostrukim UPN profilima visine 120 - 160 mm
> Povezivanje FK profila i H20 nosača
FK profili i H20 nosači povezuju se FK spojnicama za H20 nosače. Alternativno, moguće je spajanje pomoću rubne spojnice H20 nosača.
> H20 nosači
- lijepljeni drveni nosači dimenzija 8 x 20 cm
- standardne duljine: 125 - 490 cm
- zaštitne plastične kapice na oba kraja
- rupe za produljivanje i pričvršćivanje konzola i kuka za podizanje
> Vretenasti kosnici
- omogućuju podešavanje vertikalnosti konstrukcije
- pogodni i za konstrukcije pod nagibom
- duljine: 75 - 400 cm
FK profili
Čelični FK10 profili sastavljeni su od dva UPN 100 profila. Dostupni su u duljinama od 50 do 600 cm te imaju po cijeloj duljini izbušene rupe za pričvršćivanje elementana. Za veća opterećenja moguće je koristiti i jače dvosturke UPN profile (120 - 160 mm).
H20 nosači
Lijepljeni drveni H20 nosači dimenzija 8 x 20 cm opremljeni su zaštitnim kapicama i rupama za spajanje. Standardne duljine su od 125 do 490 cm, a po potrebi ih je moguće produžiti ili spojiti spojnim elementima.
Povezivanje FK profila i H20 nosača
Veza se izvodi FK spojnicama za H20 nosače. Alternativno je moguće spajanje rubnom spojnicom H20 nosača.
Vretenasti kosnici
Vertikalnost (i kod konstrukcija pod nagibom) osigurava se vretenastim kosnicama, koji mogućuju postavljanje FK profila pod određenim kutovima odnosno nagibima. Dostupni su u duljinama o d75 do 400 cm.
Fleksibilno, brzo i ekonomično
FormKit je višenamjenski oplatni sustav, pogodan za širok spektar zahtjevnijih infrastrukturnih projekata u građevinarstvu, kao što mostovi, nadvožnjaci i slično.
Sustav smanjuje prostorno opterećenje skladištenja na gradilištu.
Elementi se, ovisno o dimenzijskim zahtjevima pojedine faze projekta, mogu prethodno sestaviti u radionici RINGER, što omogućuje još brzu montažu na gradilištu. Širok raspon dodatnih elemenata omogućuje jednostavno rukovanje i smanjuje potrebu za improvizacijom na gradilištu.
Uz podršku naših tehnologa, za svaki projekt možemo pripremiti optimalno rješenje koje omogućuje optimizaciju vremena, prostora i troškova te osigurava sigurnu i kvalitetnu izvedbu.
Iznimna prilagodljivost za složene projekte
Sustav FormKit omogućuje izradu različitih oplatnih konstrukcija i potpornih sustava. Zahvaljujući modularnom dizajnu, može se prilagoditi različitim geometrijama i dimenzijama konstrukcija te omogućuje rješenje za svaki projekt.
Sustav je pogodan za:
Prekladne konstrukcije mostov
FormKit je primarno zasnovan za izdelavo prekladnih konstrukcij mostov, nadvozov in drugih infrastrukturnih objektov. Sistem omogoča hitro razopaževanje, enostaven transport ter popolno prilagajanje obliki in dimenzijam konstrukcije.
Plezajoči opaž
Pri gradnji visokih vertikalnih konstrukcij, kot so mostni stebri, oporne stene ali silosi, se sistem uporablja za plezajoče opaže. Ti se obsesijo na predhodno zabetonirano fazo in se z žerjavom dvignejo na naslednjo etažo.
Enostranski opaž
Pri projektih, kjer ni mogoče uporabiti dvostranskega opaža ali veznih vijakov, se sistem FormKit uporablja za izdelavo opornih konzol. Te prenašajo pritisk betona in omogočajo stabilno konstrukcijo.
Opaž za stebre
FormKit omogoča tudi izdelavo za stebre večjih dimenzij in višin, kjer so prisotni visoki pritiski betona. Tak sistem omogoča betoniranje po celotni višini stebra naenkrat, brez vmesnih delovnih stikov.
Velikostenski opaž
Sistem omogoča izdelavo velikostenskih opažev za kompleksne projekte in arhitekturne oblike. Razmik in število H20 nosilcev ter FK profilov se lahko prilahodi glede na zahtevan pritisk betona.
Izredno prilagodljiv in vsestranski sistem za različne namene
> Skladen s predpisi in standardi
- širok nabor varnostnih elementov
- H20 nosilci iz masivnega lesa
> Dolga življenjska doba
Robustna konstrukcija zagotavlja dolgo življenjsko dobo sistema tudi pri intenzivni uporabi na gradbiščih.
> Prihranek časa in stroškov
- transport v optimalnih dimenzijah zmanjšuje stroške prevoza
- hitro in enostavno povezovanje panelov zmanjšuje potrebo po polnilnih elementih
> Vsestranski in prilagodljiv sistem za vse geometrije
Z različnimi dolžinami FK profilov in H20 nosilcev je mogoče doseči skoraj poljubne dimenzije konstrukcije.
> Optimalen za vidne betone
Na H20 nosilce je mogoče namestiti opažne plošče z različnimi finalnimi sloji, kar omogoča popoln nadzor nad končnim videzom betonske površine.
> Prilagodljiv zahtevanim ali želenim pritiskom betona
S pravilnim dimenzioniranjem elementov lahko sistem prenese tudi višje obremenitve in omogoča hitrejše betoniranje.
Reference
Trg Pravde
Kamgrad d.o.o.
Most Mršeča vas
Bratkovič d.o.o.

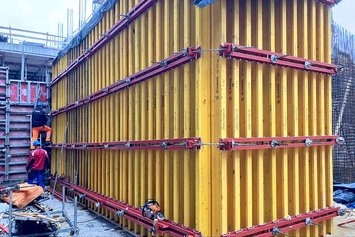

Infekcijska klinika UKC
CGP d.o.o.
