FormKit
Mostovi, nadvožnjaci? Višenamjenski oplatni sustav za zahtjevne infrastrukturne projekte i vidljivi beton
FormKit je iznimno prilagodljiv višenamjenski oplatni sustav, dizajniran za učinkovito prilagođavanje različitim građevinskim zahtjevima. Omogućuje izradu složenih oplatnih rješenja te radnih platformi za poslovne i stambene objekte, kao i brojne primjene u gradnji.
Sustav FormKit omogoćuje izradu različitih oplatnih konstrukcija i potpornih sustava. Zahvaljujući modularnom dizajnu, može se prilagoditi različitim geometrijama i dimenzijama konstrukcija te omogoćuje optimalno rješenje za svaki projekt.
Tehničke karakteristike sustava
> FK profili
- sastavljeni od dva UPN 100 profila
- standardne duljine: 50 - 600 cm
- po cijeloj duljini imaju izbušene rupe za pričvršćivanje dodatnih elemenata
- za veća opterećenja sustav se može nadograditi dvostrukim UPN profilima visine 120 - 160 mm
> Povezivanje FK profila i H20 nosača
FK profili i H20 nosači povezuju se FK spojnicama za H20 nosače. Alternativno, moguće je spajanje pomoću rubne spojnice H20 nosača.
> H20 nosači
- lijepljeni drveni nosači dimenzija 8 x 20 cm
- standardne duljine: 125 - 490 cm
- zaštitne plastične kapice na oba kraja
- rupe za produljivanje i pričvršćivanje konzola i kuka za podizanje
> Vretenasti kosnici
- omogućuju podešavanje vertikalnosti konstrukcije
- pogodni i za konstrukcije pod nagibom
- duljine: 75 - 400 cm
FK profili
Čelični FK10 profili sastavljeni su od dva UPN 100 profila. Dostupni su u duljinama od 50 do 600 cm te imaju po cijeloj duljini izbušene rupe za pričvršćivanje elemenata. Za veća opterećenja moguće je koristiti i jače dvostruke UPN profile (120 - 160 mm).
H20 nosači
Lijepljeni drveni H20 nosači dimenzija 8 x 20 cm opremljeni su zaštitnim kapicama i rupama za spajanje. Standardne duljine su od 125 do 490 cm, a po potrebi ih je moguće produžiti ili spojiti spojnim elementima.

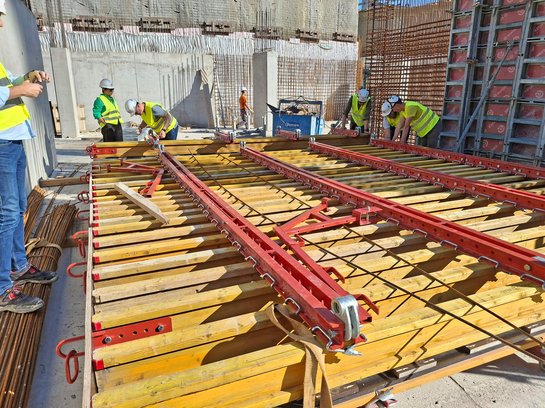

Povezivanje FK profila i H20 nosača
Veza se izvodi FK spojnicama za H20 nosače. Alternativno je moguće spajanje rubnom spojnicom H20 nosača.
Vretenasti kosnici
Vertikalnost (i kod konstrukcija pod nagibom) osigurava se vretenastim kosnicima, koji omogućuju postavljanje FK profila pod određenim kutovima odnosno nagibima. Dostupni su u duljinama od 75 do 400 cm.
Fleksibilno, brzo i ekonomično
FormKit je višenamjenski oplatni sustav, pogodan za širok spektar zahtjevnijih infrastrukturnih projekata u građevinarstvu, kao što mostovi, nadvožnjaci i slično.
Sustav smanjuje prostorno opterećenje skladištenja na gradilištu.
Elementi se, ovisno o dimenzijskim zahtjevima pojedine faze projekta, mogu prethodno sastaviti u radionici RINGER, što omogućuje još brzu montažu na gradilištu. Širok raspon dodatnih elemenata omogućuje jednostavno rukovanje i smanjuje potrebu za improvizacijom na gradilištu.
Uz podršku naših tehnologa, za svaki projekt možemo pripremiti optimalno rješenje koje omogućuje optimizaciju vremena, prostora i troškova te osigurava sigurnu i kvalitetnu izvedbu.
Iznimna prilagodljivost za složene projekte
Sustav FormKit omogućuje izradu različitih oplatnih konstrukcija i potpornih sustava. Zahvaljujući modularnom dizajnu, može se prilagoditi različitim geometrijama i dimenzijama konstrukcija te omogućuje rješenje za svaki projekt.
Sustav je pogodan za:

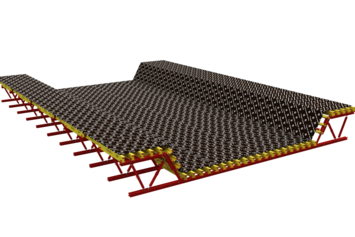

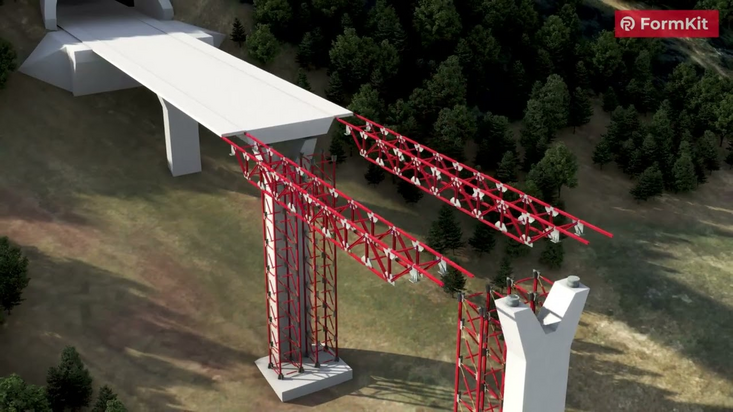

Rasponske konstrukcije mostova
FormKit je primarno dizajniran za izradu rasponskih konstrukcija mostova, nadvožnjaka i drugih infrastrukturnih objekata. Sustav omogućuju brzo skidanje oplate, jednostavan transport te potpunu prilagodbu obliku i dimenzijama konstrukcije.

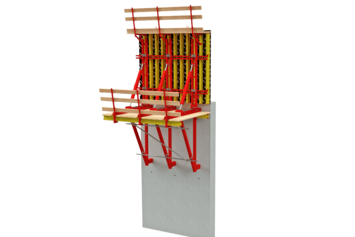

Penjajuća oplata
Pri gradnji visokih vertikalnih konstrukcija, kao što su stupovi mosta, potporni zidovi ili silosi, sustav se koristi za penjajuće oplate. One se vješaju na prethodno izvedenu fazu i dizalicom podižu na sljedeću etažu.

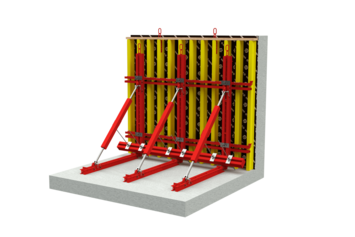

Jednostrana oplata
Kod projekata gdje nije moguće koristiti dvostranu oplatu ili navojna sidra, sustav FormKit koristi se za izradu potpornih konzola jednostrane oplate. One prenose pritisak betona i omogućuju stabilnu konstrukciju.

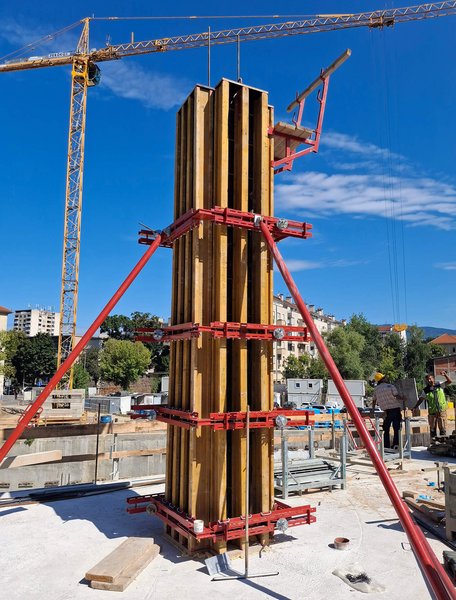

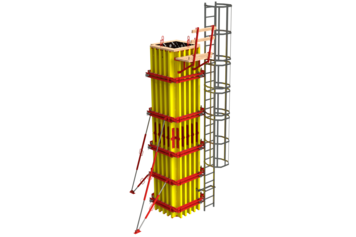

Oplata za stupove
FormKit omogućuje izradu oplate za stupove većih dimenzija i visina, gdje su prisutni visoki pritisci betona. Takav sustav omogućuje betoniranje po cijeloj visini stupa odjednom, bez međufaza betoniranja.

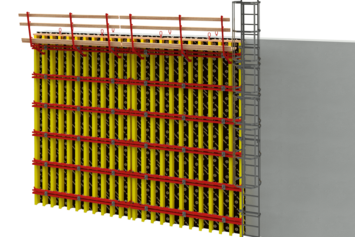

Velikoplošna oplata
Sustav omogućuje izvedbu velikoplošnih oplata i za projekte visokih arhitektonskih zahtjeva. Razmak i broj H20 nosača te FK profila prilagođavaju se ovisno o predviđenom tlaku betona.
Iznimno prilagodljiv i svestran sustav za različne namjene
> Sukladnost s propisima i standardima
- širok raspon sigurnosnih elemenata
- H20 nosači od punog drveta
> Dug vijek trajanja
Robusna konstrukcija osigurava dug vijek trajanja sustava i pri intenzivnoj uporabi na gradilištima.
> Ušteda vremena i troškova
- transport u optimalnim dimenzijama smanjuje troškove prijevoza
- brzo i jednostavno povezivanje elemenata smanjuje potrebu za elementima za izjednačavanje
> Svestran i prilagodljiv sustav za sve geometrije
Različitim duljinama FK profila i H20 nosača moguće je postići gotovo proizvoljne dimenzije konstrukcije.
> Optimalan za vidljivi beton
Na H20 nosače moguće je postaviti oplatne ploče s različitim završnim slojevima, što omogućuje potpunu kontrolu nad konačnim izgledom betonske površine.
> Prilagodljiv traženim ili željenim pritiscima betona
Pravilnim dimenzioniranjem elemenata sustav može podnijeti i veća opterećenja te omogućuje brže betoniranje.
Reference

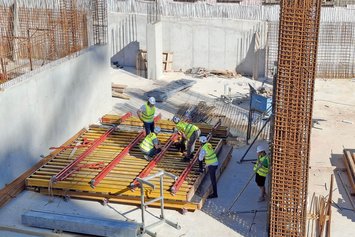

Trg Pravde
Kamgrad d.o.o.

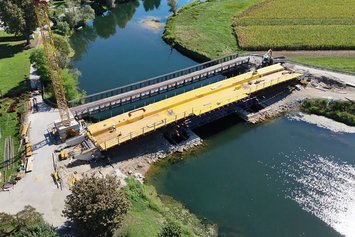

Most Mršeča vas (Slovenija)
Bratkovič d.o.o.

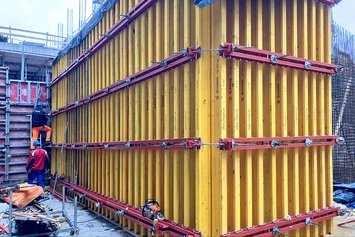

Infekcijska klinika UKC (Slovenija)
CGP d.o.o.
