FormKit
Mostovi, nadvožnjaci? Rešenje za zahtevne infrastrukturne projekte i vidljive betone.
FormKit je izuzetno prilagodljiv višenamenski oplatni sistem, razvijen za efikasno prilagođavanje različitim građevinskim zahtevima. Omogućava realizaciju složenih oplatnih rešenja, kao i formiranje radnih platformi za stambene i poslovne objekte, uz široku primenu u izgradnji inženjerskih konstrukcija.
Zahvaljujoći modularnom dizajnu, sistem se lako prilagođava različitim geometrijama i dimenzijama, pružajući optimalno rešenje za svaki projekat.
Tehničke karakteristike sistema
> FK profili
- izrađeni od dva UPN 100 profila
- standardne dužine: 50 - 600 cm
- perforirani po celoj dužini za jednostavno pričvršćivanje dodatnih elemenata
- za veća opterećenja: sistem se može nadograditi dovstrukim UPN profilima (120 - 160 mm)
> Povezovanje FK profila i H20 nosača
FK profile i H20 nosače povezujemo pomoću FK stega za H20 nosače. Drugi način spajanja je pomoću držača nosača H20.
> H20 drveni nosači
- lepljeni drveni nosači dimenzije 8 x 20 cm
- družine: 125 - 490 cm
- zaštitne plastične kapice na krajevima
- otvori predviđeni za produžavanje i montažu konzola i nosača
> Nadvojni podupirači
- omogućavaju precizno podešavanje vertikalnosti
- primena i kod konstrukcija pod nagibom
- dužine: 75 - 400 cm
FK profili
Čelični FK10 profili su sastavljeni od dva UPN 100 profila. Dostupni su u dužinama od 50 do 600 cm i imaju po celoj dužini otvore za pričvršćivanje elemenata. Za veća opterećenja moguće je koristiti i jače dvostruke UPN profile (120 - 160 mm).
H20 drveni nosači
Lepljeni drveni H20 drveni nosači dimenzije 8 x 20 cm opremljeni su zaštitnim kapicama i otvorima za spajanje. Standardne dužine su od 125 do 490 cm, po potrebi ih je moguće produžiti ili spojiti spojnim elementima.
Povezivanje FK profila i H20 nosača
Povezivanje se vrši pomoću FK stega za H20 nosače. Alternativno, moguće je spajanje pomoću držača nosača H20.
Navojni podupirači
Vertikalnost (i pod nagibom) se obezbeđuje pomoću navojnih podupirača, koji omogućavaju postavljanje FK profila pod određenim uglovima, odnosno nagibima. Dostupni su navojni podupirači različitih dužina od 75 do 400 cm.
Fleksibilno, brzo i ekonomično
FormKit je višenamenski oplatni sistem, pogodan za širok spektar zahtevnijih infrastrukturnih projekata u građevinarstvu, kao što su mostovi, nadvožnjaci i.
Sistem smanjuje i prostorno opterećenje skladištenja na gradilištu.
Paneli se mogu, u zavisnosti od dimenzionih zahteva pojedinačne faze projekta, prethodno sestaviti u RINGER radionici, što omogućava još brzu montažu na gradilištu. Širok asortiman dodatnih elemenata omogućava jednostavno rukovanje i smanjuje potrebu za improvizacijom na gradilištu.
Uz podršku naših projektanata, za svaki porjekat moženo pripremiti optimalno rešenje koje omogućava optimizaciju vremena, prostora i troškova i obezbeđuje bezbedno i kvalitetno izvođenje.
Izuzetna prilagodljivost za složene projekte
Sistem FormKit omogućava izradu različitih oplatnih konstrukcija i potpornih sistema. Zbog modularnog dizajna može se prilagoditi različitim geometrijama i dimenzijama konstrukcija i omogućava optimalno rešenje za svaki projekat.
Sistem je pogodan za:

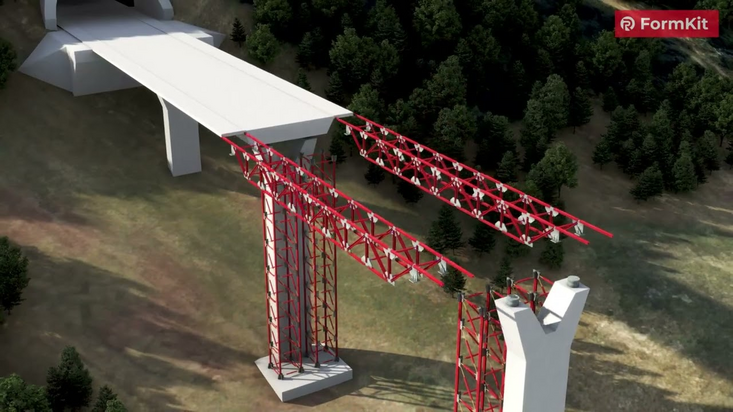

Gredne konstrukcije mostova
FormKit je primarno dizajniran za izradu grednih konstrukcija mostova, nadvožnjaka i drugih infrastrukturnih objekata. Sistem omogućava brzu demontažu oplate, jednostavan transport i potpuno prilagođavanje obliku i dimenzijama konstrukcije.
Penjajuća oplata
Prilikom izgradnje visokih vertikalnih konstrukcija, kao što su stubovi mostova, potporni zidovi ili silosi, sistem se koristi za penjajuće oplate. One se kače na prethodno izbetoniranu fazu i dižu se dizalicom na sledeći nivo.
Jednostrana oplata
Kod projekata gde nije moguće koristiti dvostranu oplatu ili anker šipke, sistem FormKit se koristi za izradu ramova jednostrane oplate. Ramovi prenose pritisak betona i omogućavaju stabilnu konstrukciju.
Oplata za stubove
FormKit omogućava i izradu za stubove većih dimenzija i visina, gde su prisutni visoki pritisci betona. Takav sistem omogućava betoniranje cele visine stuba odjednom, bez prekida i radnih spojeva.
Velikostenski opaž
Sistem omogoča izdelavo velikostenskih opažev za kompleksne projekte in arhitekturne oblike. Razmik in število H20 nosilcev ter FK profilov se lahko prilahodi glede na zahtevan pritisk betona.
Izuzetno prilagodljiv i svestran sistem za različite namene
> U skladu sa propisima i standardima
- širok asortiman bezbednosnih elemenata
- H20 drveni nosači od punog drveta
> Dug vek trajanja
Robustna konstrukcija obezbeđuje dug vek trajanja sistema čak i pri intenzivnoj upotrebi na gradilištima.
> Ušteda vremena i troškova
- transport u optimalnim dimenzijama smanjuje troškove prevoza
- brzo i jednostavno pvezivanje panela smanjuje potrebu za elementima za ukrajanje
> Svestran i prilagodljiv sistem za sve geometrije
Sa različitim dužinama FK profila i H20 drvenih nosača moguće je pstići skoro bilo koje dimenzije konstrukcije.
> Optimalan za vidljivi beton
Na H20 drvene nosače je moguće postaviti oplatne ploče sa različitim završnim slojevima, što omogućava potpunu kontrolu nad konačnim izgledom betonske površine.
> Prilagodljiv zahtevanim ili željenim pritiscima betona
Pravilnim dimenzionisanjem elemenata sistem može da podnese i veća opterećenja i omogućava brže betoniranje.
Reference
Trg Pravde (Hrvatska)
Kamgrad d.o.o.
Most Mršeča vas (Slovenija)
Bratkovič d.o.o.
Infekcijska klinika UKC (Slovenija)
CGP d.o.o.
