Gradbišče vodnjaki
T1-KP
Železniški tir Divača-Koper, Slovenija
Informacije o projektu
Država: Slovenija
Vrsta gradnje: inženirski objekt
Uporabljeni sistemi: ST2000
Proizvodi v uporabi
Izvajalec: Kolektor CPG d.o.o.
Vodja gradnje: Matic Novak, dipl. inž. grad.
Projektant: IRGO CONSULTING d.o.o.
Vodja projektiranja: Angelo Žigon, univ. dipl. inž. grad.
Naročnik: 2TDK
Na projektu drugega tira Divača-Koper (T2) naš partner Kolektor CPG d.o.o. sodeluje pri izvedbi vodnjakov, ki predstavljajo pomemben del stabilizacije terena na območju Glinščice. Zaradi zahtevnih geoloških razmer in plazenja pobočja je bilo treba pobočje dodatno utrditi. Delo je utežil sam teren, saj je neposredno ob vodnjaku V2 strmo pobočje, ki poteka do struge reke Glinščice.
V ta namen bodo izvedeni armiranobetonski vodnjaki, ki segajo med 25 in 40 metrov globoko. Njihova naloga je prenos obremenitev v nosilne plasti tal, kar omogoča varno izvedbo nadaljnjih gradbenih del ter zagotavljanje dolgoročne stabilnosti pobočja tudi v času obratovanja proge.
Pri izvedbi armiranobetonskih elementov je bil uporabljen opažni sistem ST2000, ki je izvajalcu omogočil natančno in učinkovito izvedbo tudi v prostorsko močno omejenih razmerah.

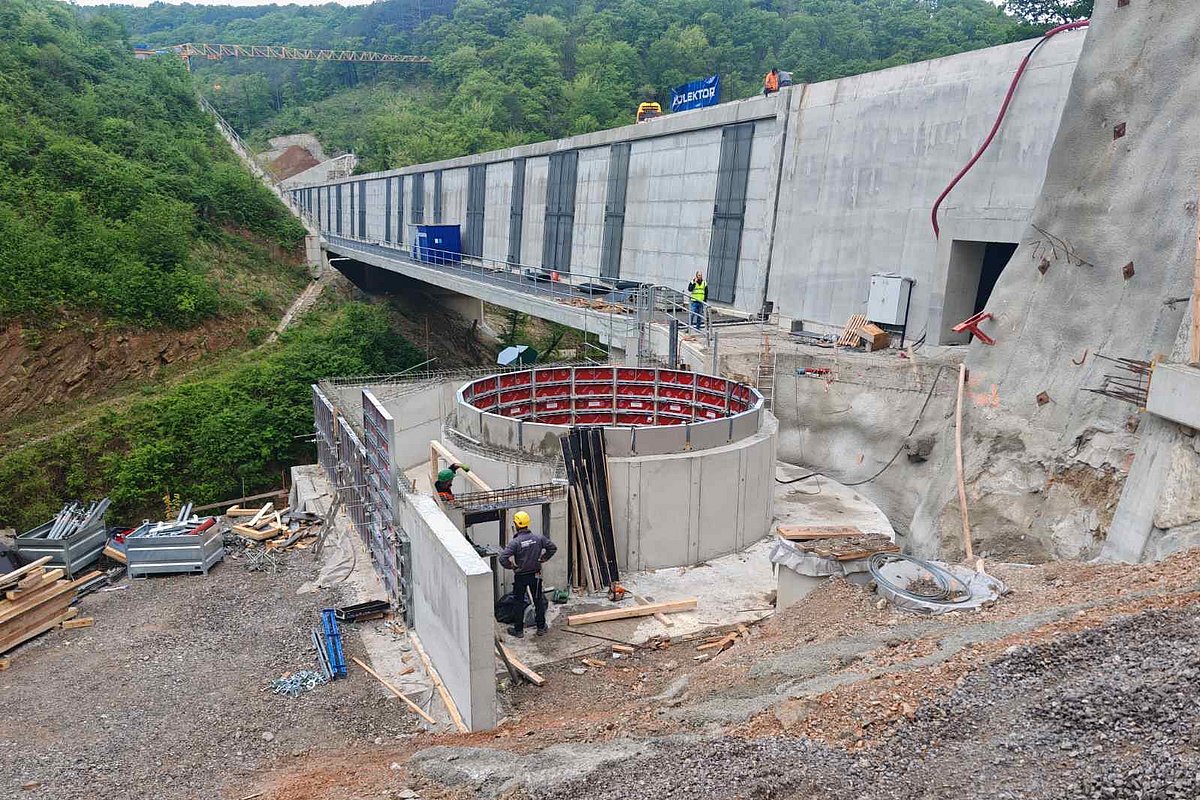

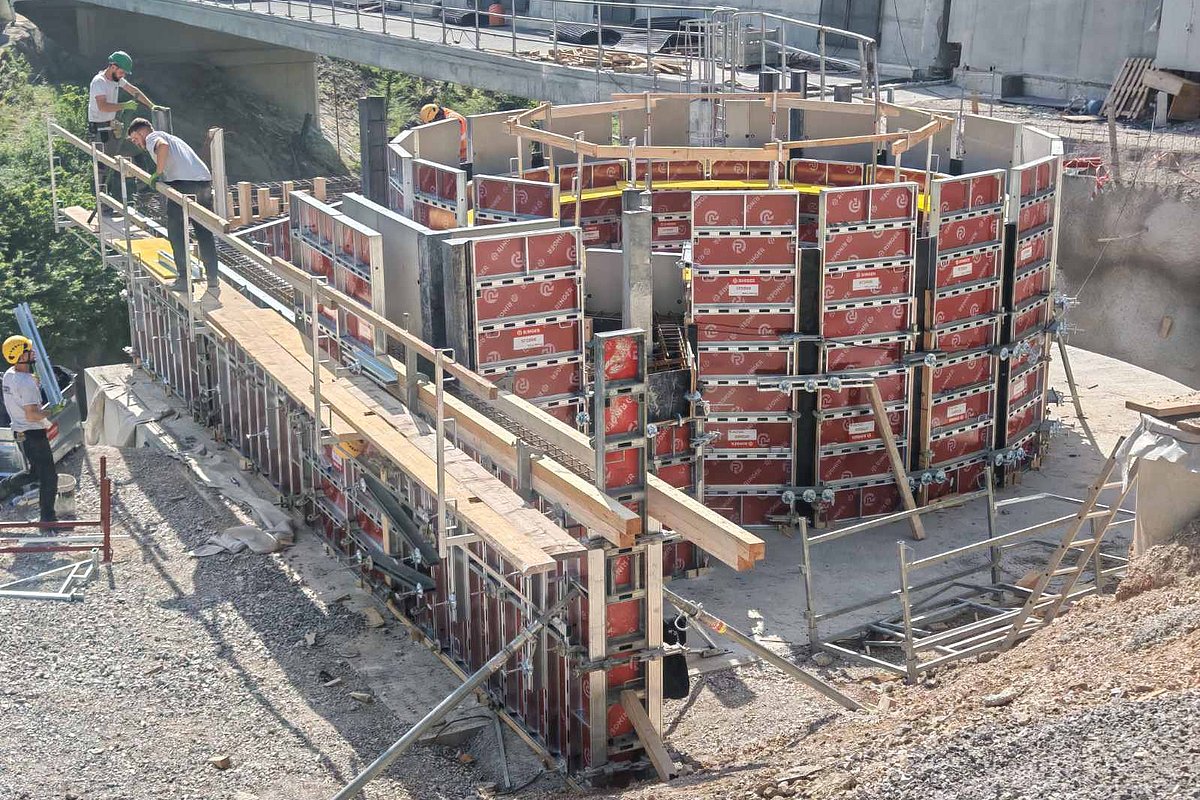

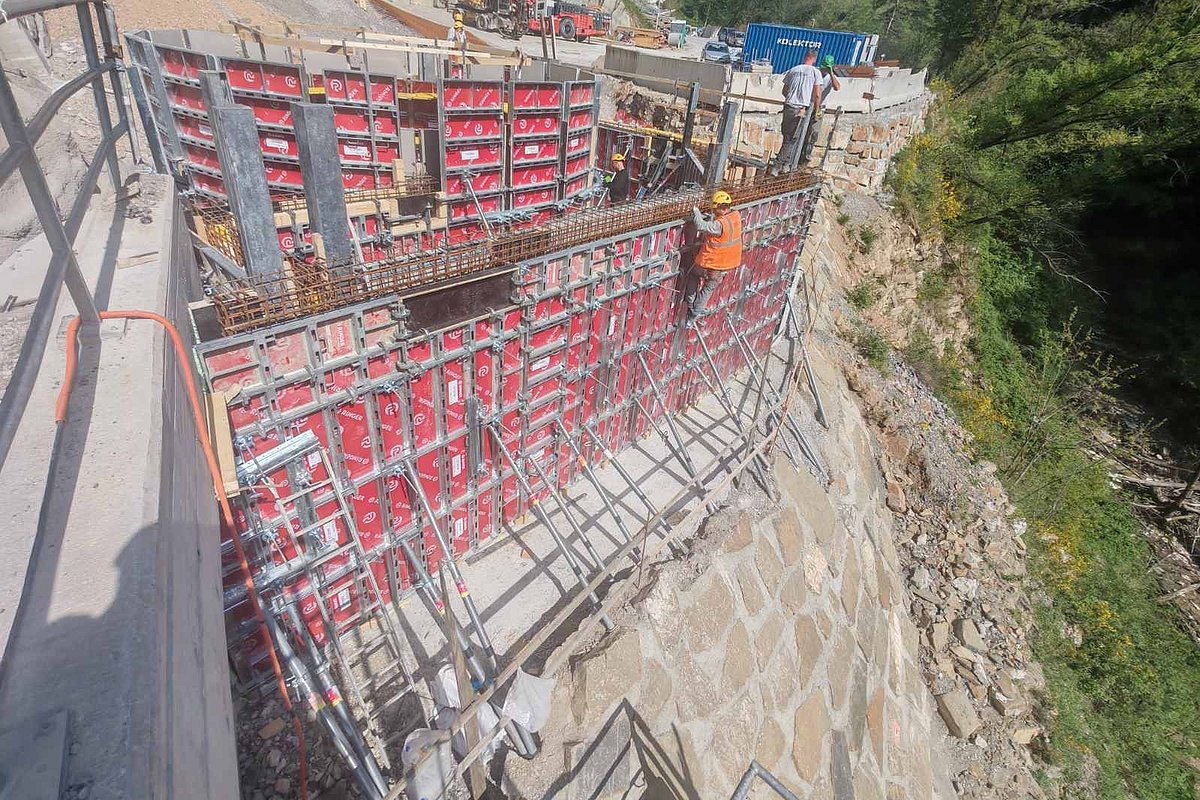

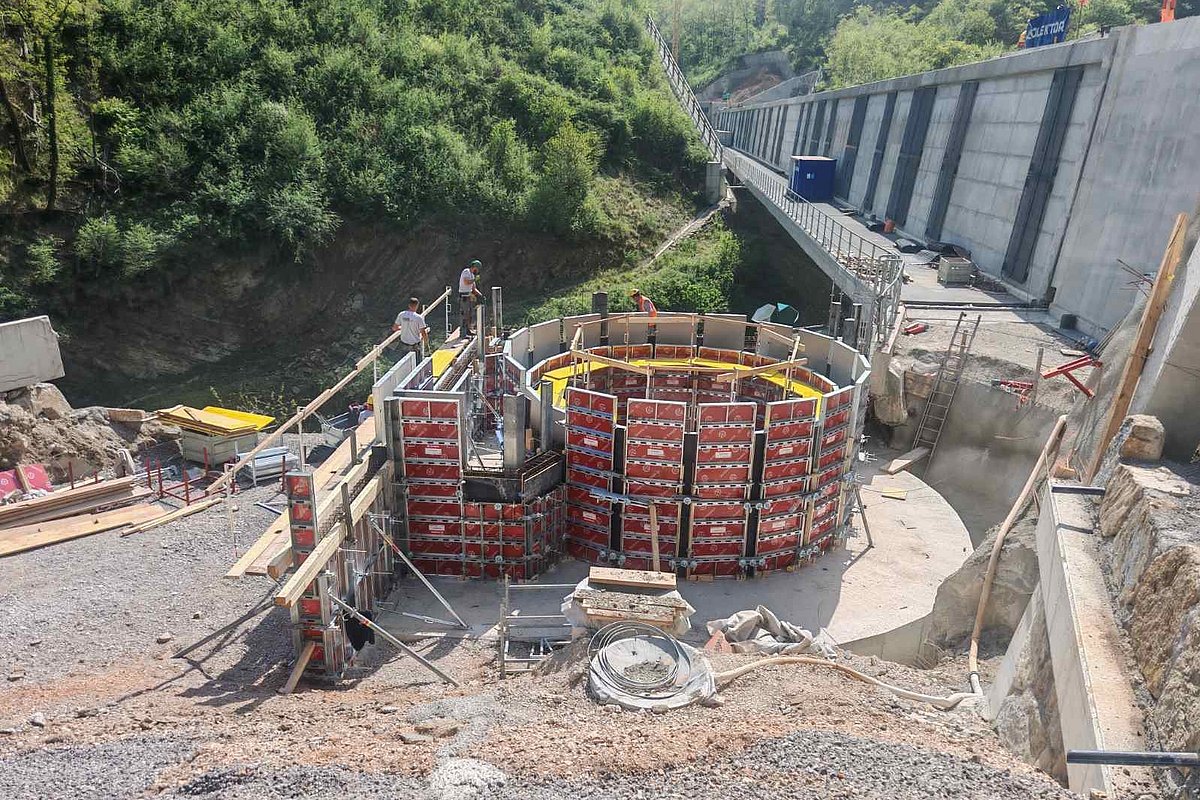

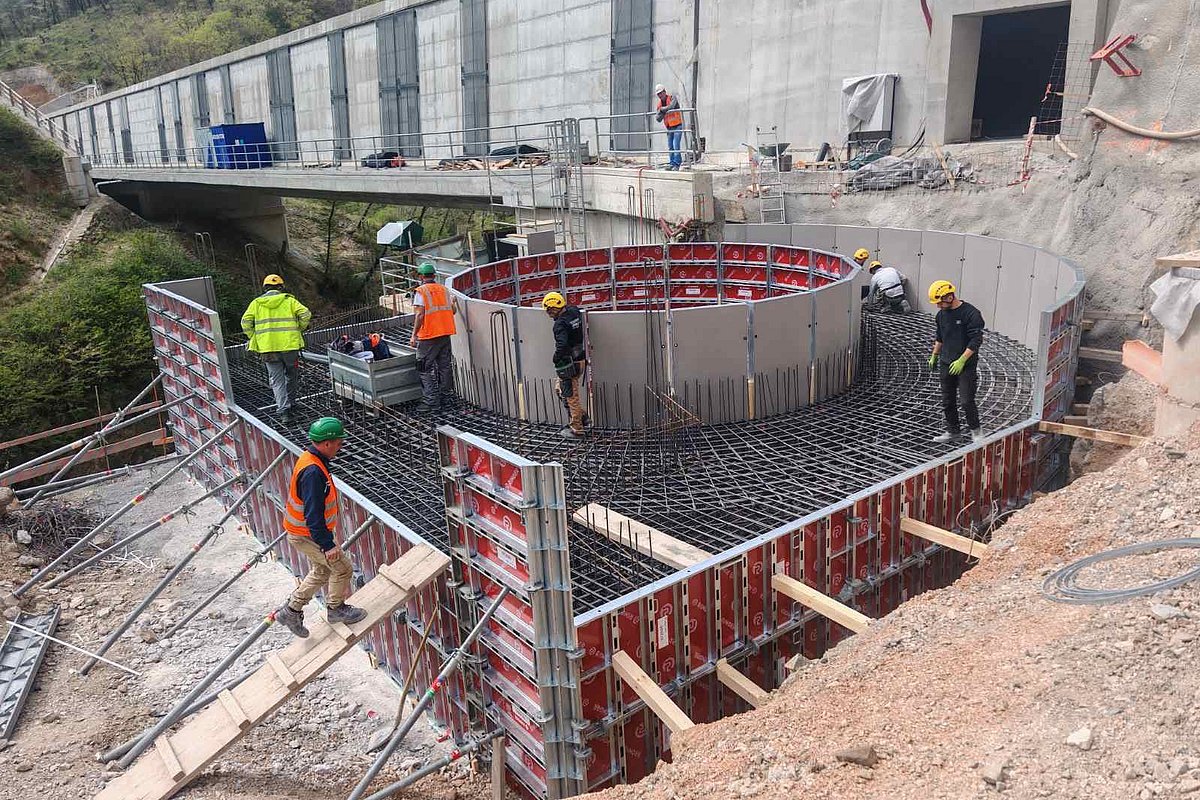

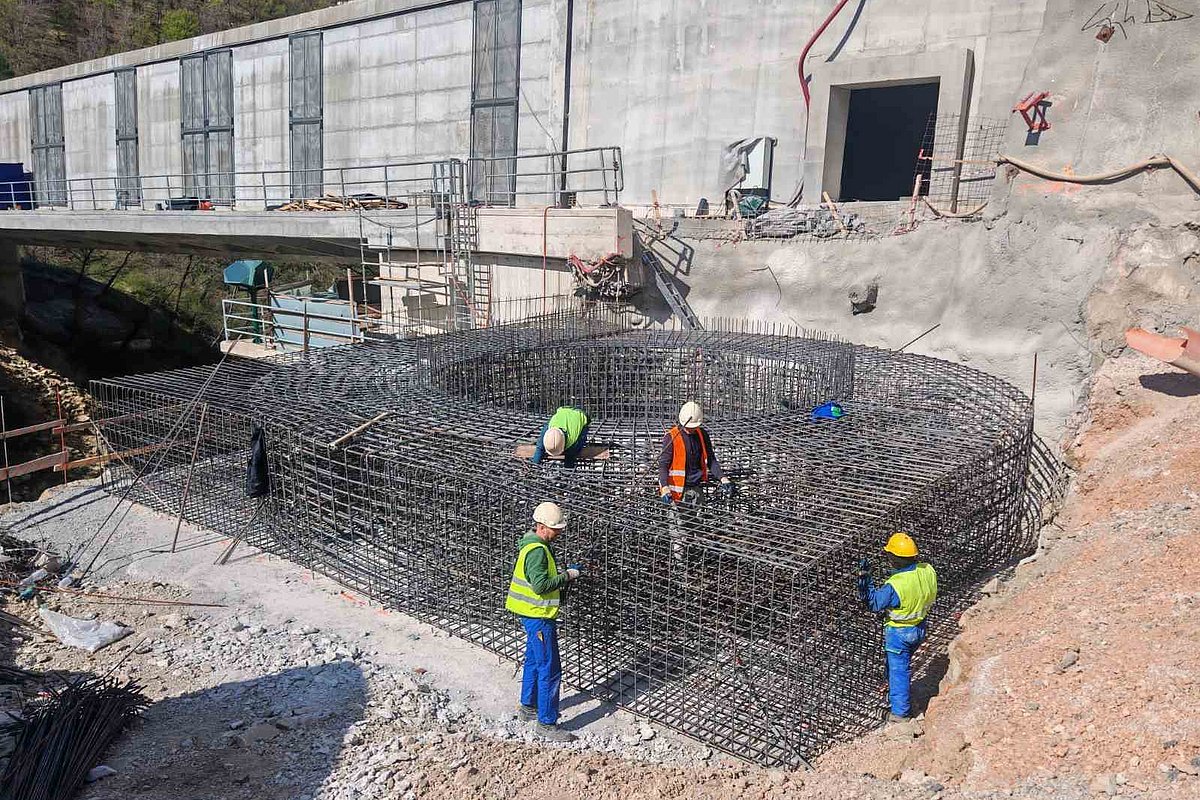

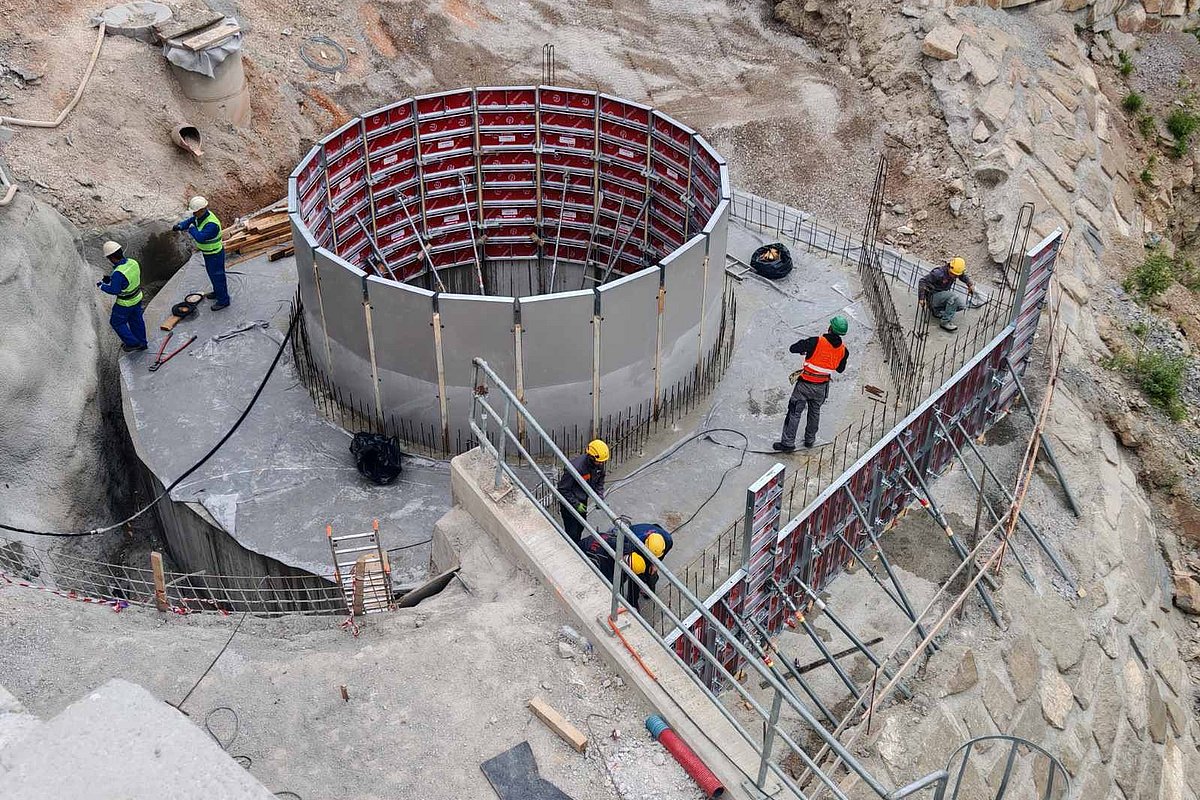

Poseben izziv projekta so predstavljale zahtevne geološke in prostorske razmere. Omejen prostor za manipulacijo z gradbeno mehanizacijo in opažem je zahteval učinkovito organizacijo gradbišča ter posebne tehnične rešitve, prilagojene specifičnim razmeram na terenu. Dodatno zahtevnost je predstavljala izvedba okrogle armiranobetonske krovne grede vodnjaka V2 ter sten kolektorja, pri kateri je bilo treba zagotoviti natančno geometrijo konstrukcije in kakovostno betoniranje, kar je ekipa na gradbišču spretno rešila s pomočjo po meri narejenih lesenih panelov na gradbišču. Primer izvedbe krovne grede ter sten kolektorja vodnjaka V2:
Potek izvedbe

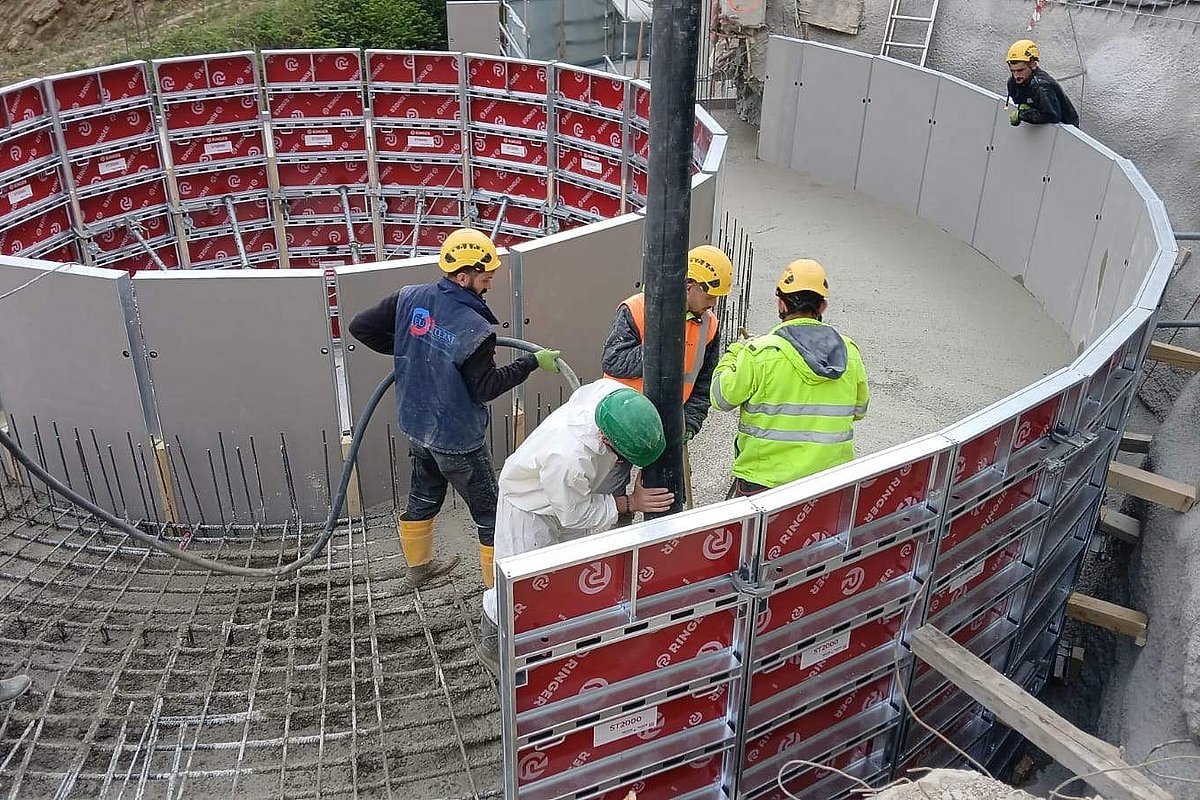

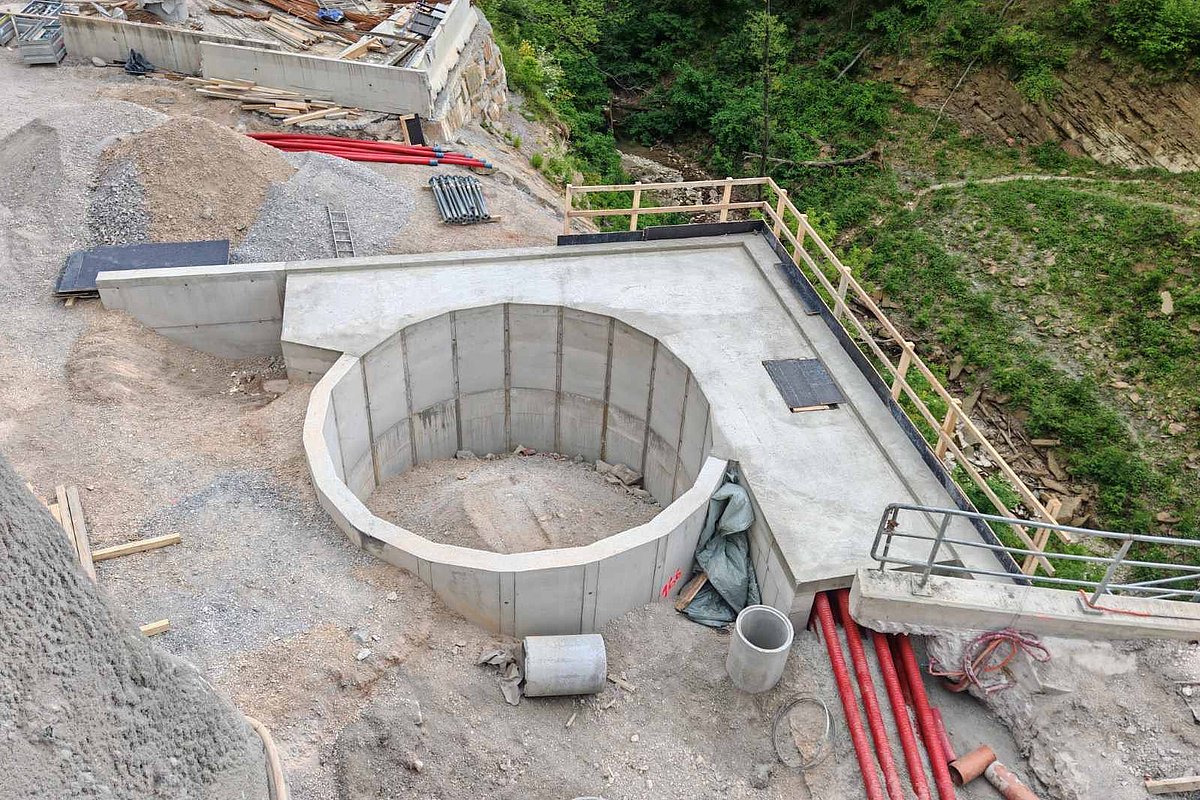

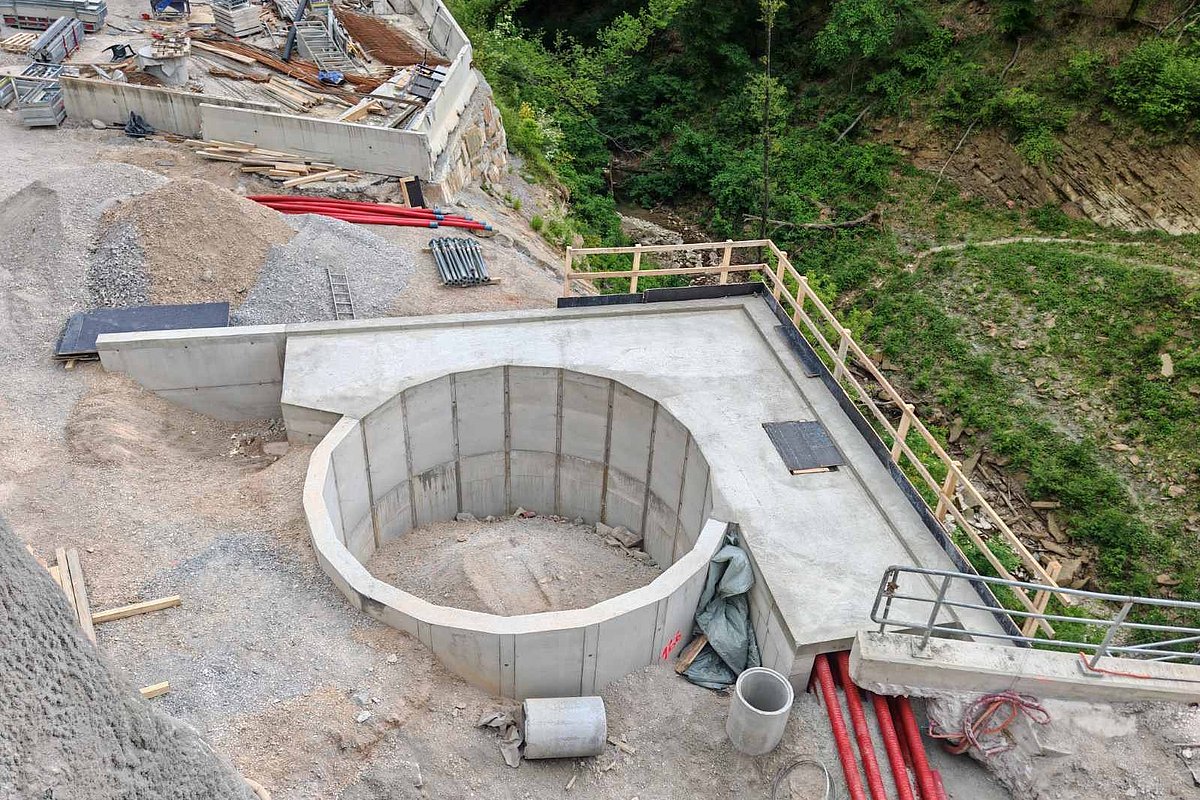

Izvedba vodnjakov poteka po natančno določenih fazah, saj mora konstrukcija zagotavljati stabilnost terena in varno izvedbo nadaljnjih gradbenih del. Vsak korak ima pomembno vlogo, od izvedbe pilotov, priprave primarni zaščitnih prstanov oz. krovnih gred, do postopnega poglabljanja vodnjaka in izvedbe armiranobetonske konstrukcije. Primer izvedene armiranobetonske krovne grede na platoju vodnjaka V2:

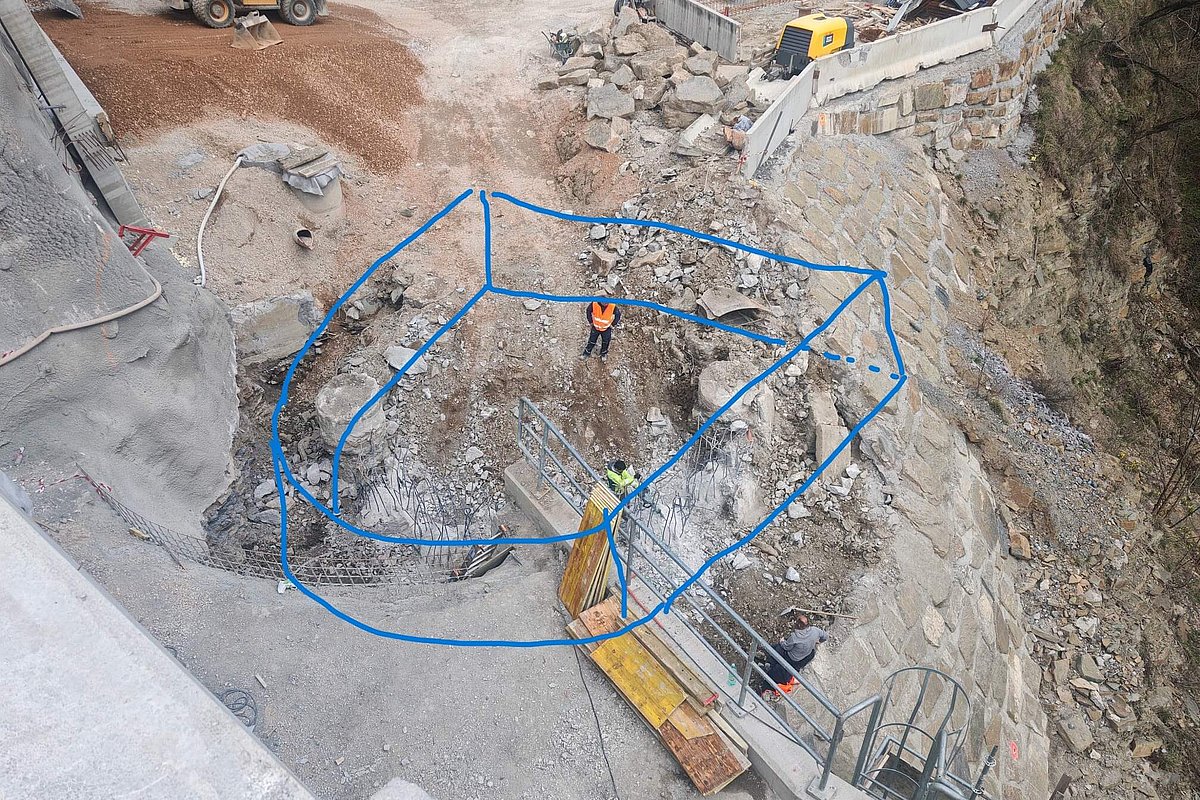

PREJ
POTEM
1. Izvedba pilotov

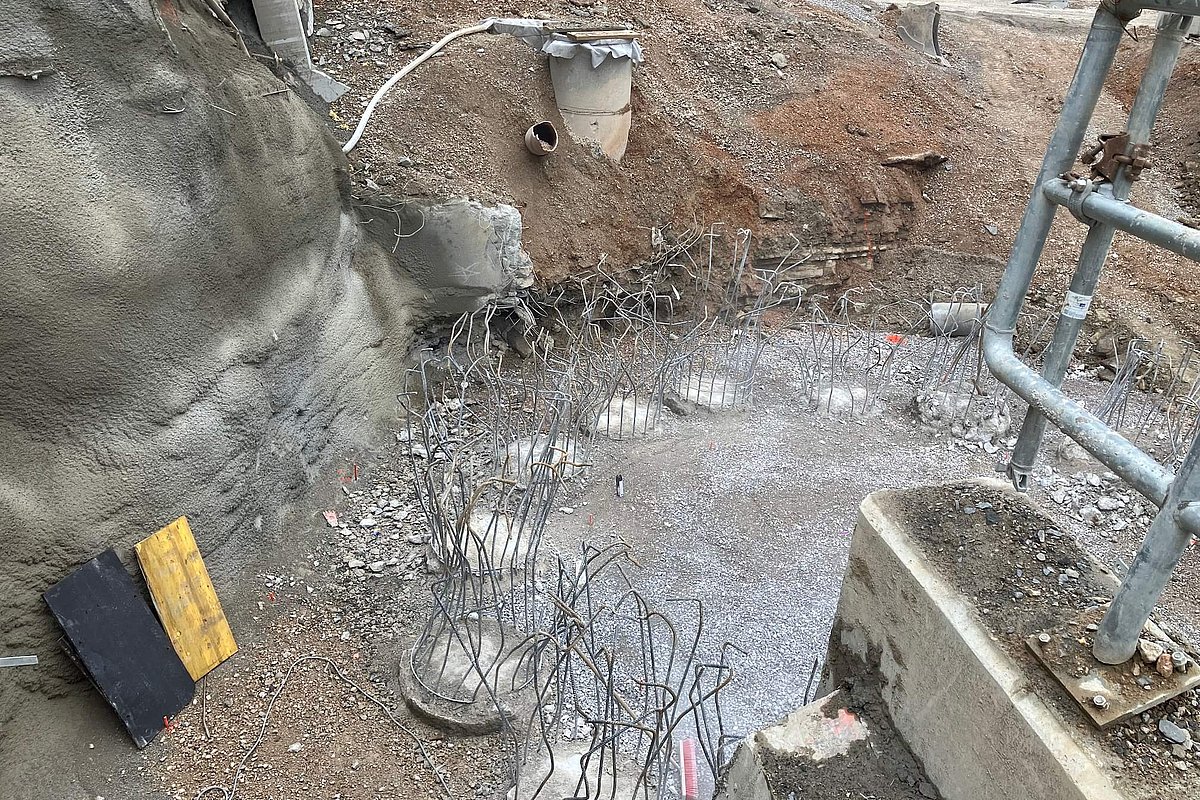

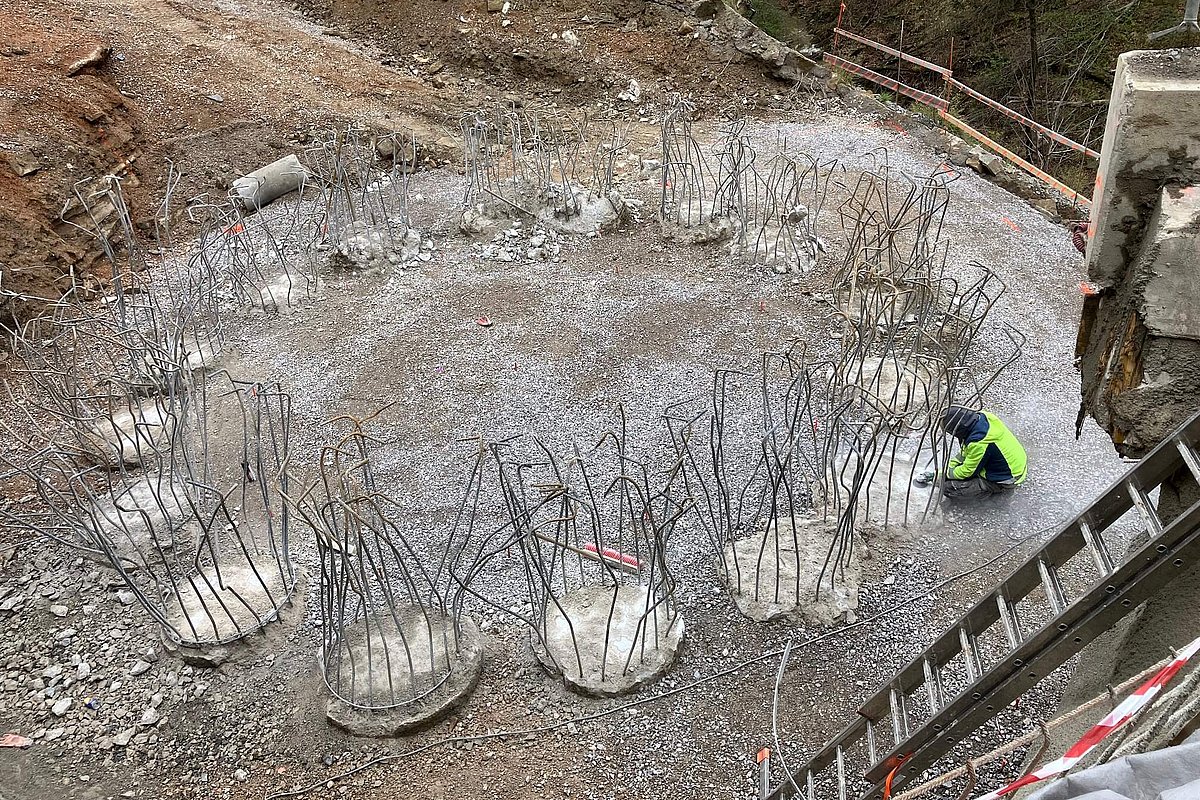

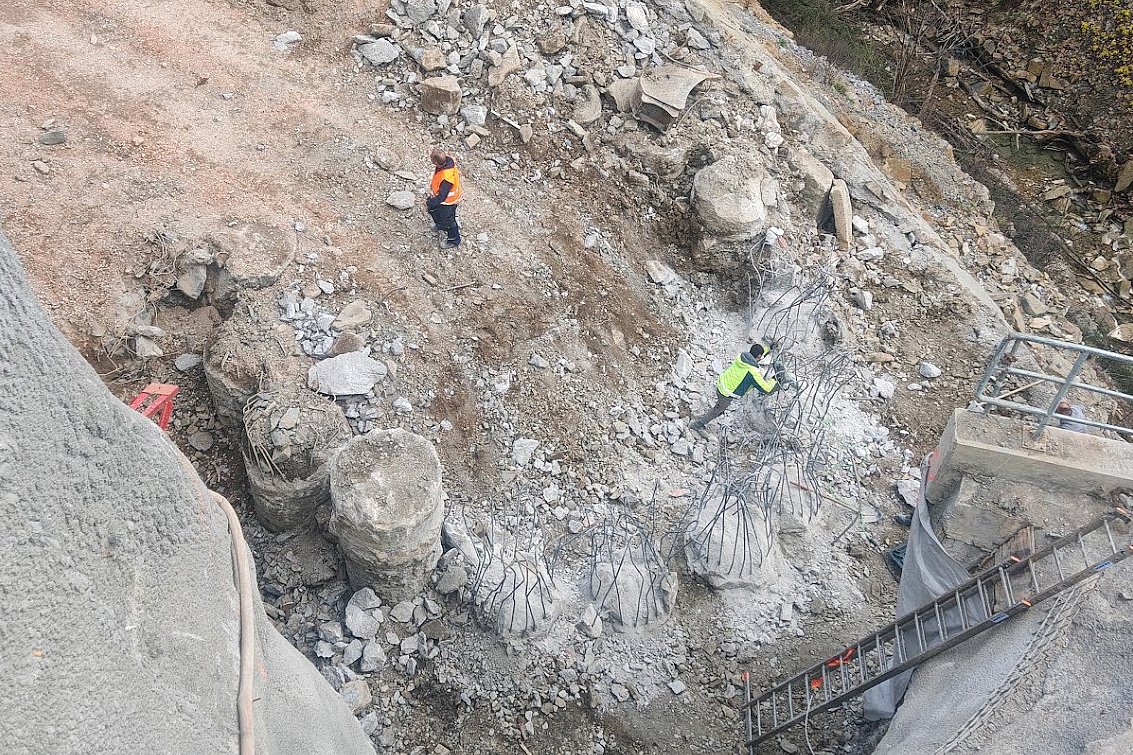

Projekt se je začel z izvedbo pilotov, ki segajo 10 metrov v globino. Piloti so predvideni na vodnjakih V2, V5 in V6. Ti predstavljajo osnovo konstrukcije in zagotavljajo prenos obtežb v nosilne plasti tal. Na njih bo izvedena armiranobetonska krovna greda, iz katere se nadaljuje gradnja vodnjaka v globino znotraj pilotov. Kjer ni predvidenih pilotov se izvede samo primarni zaščitni prstan. Primer izvedenih pilotov na platoju vodnjaka V2:
2. Začetek izvedbe vodnjaka

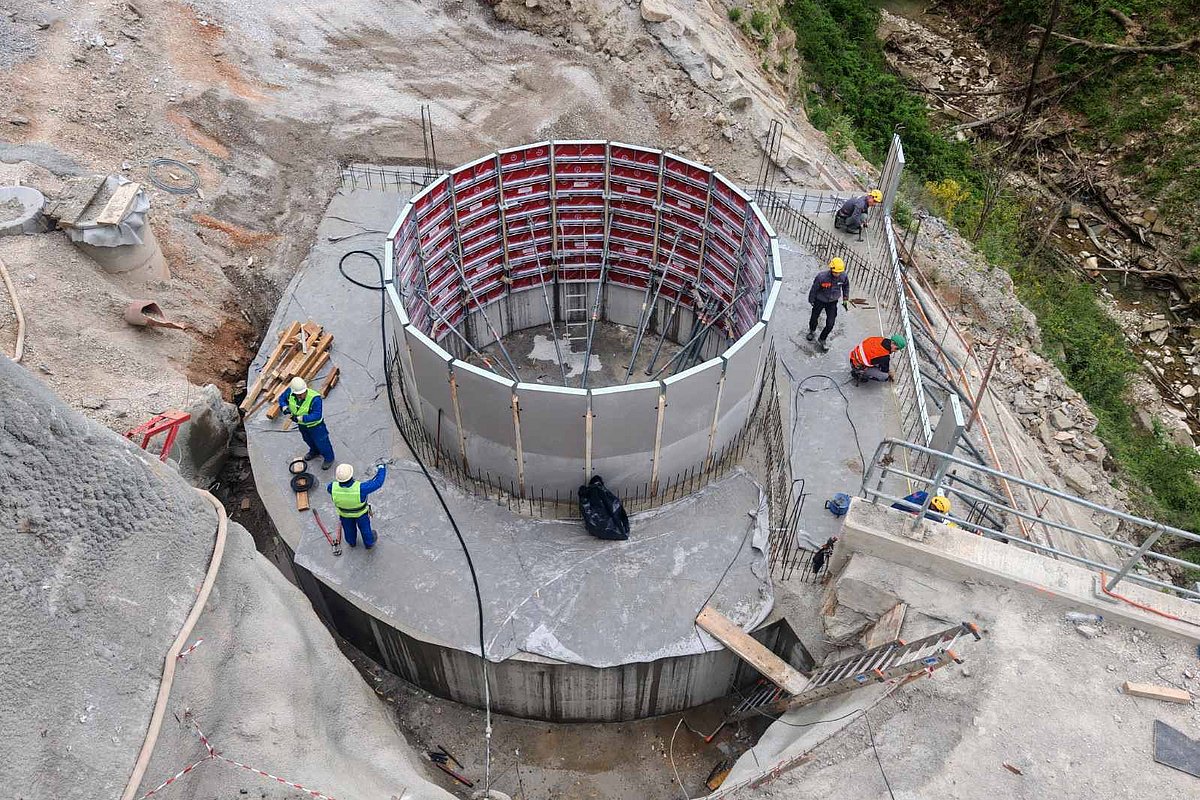

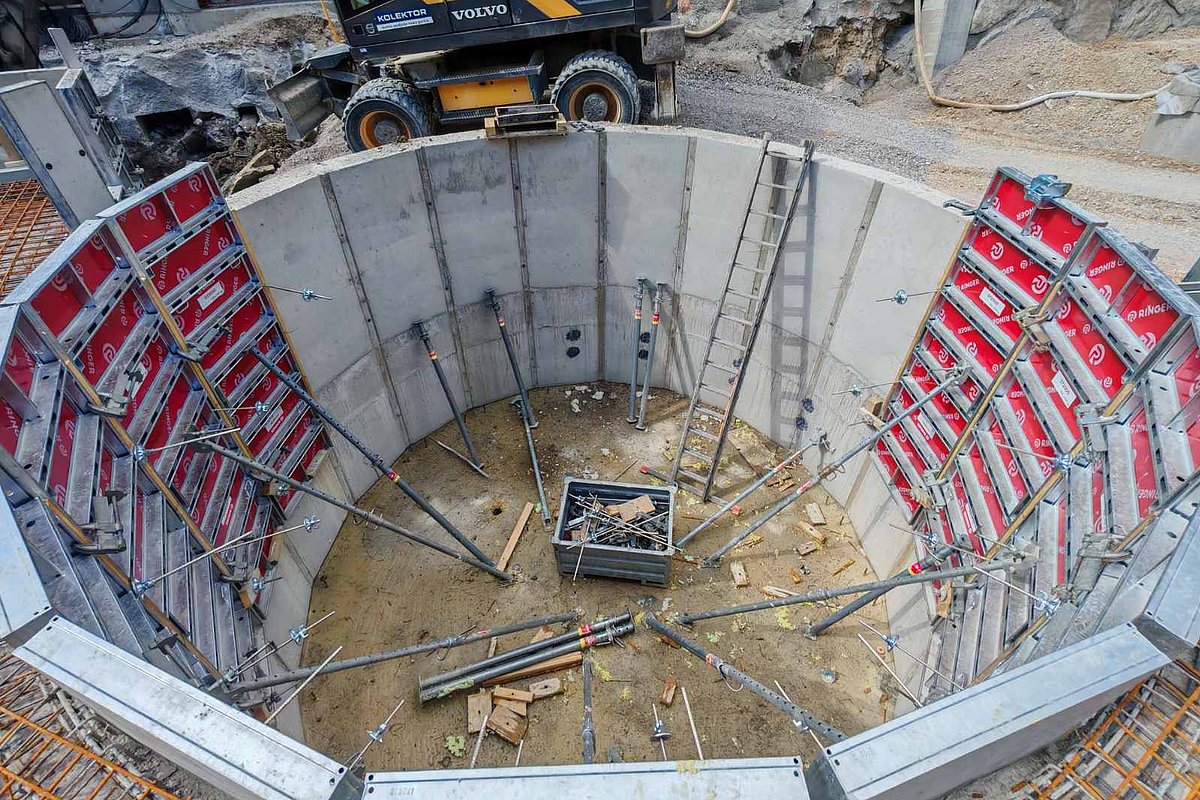

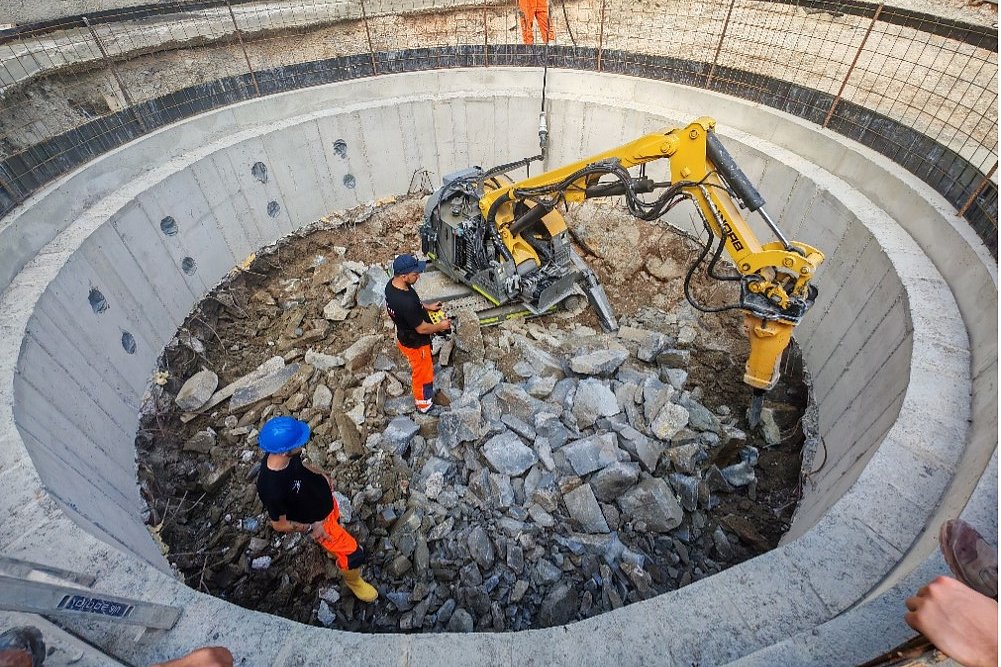

Po izvedbi krovne grede oz. primarnega zaščitnega prstana se začne poglabljanje vodnjaka. Na površini ostane temeljna kapa, ki se jo nato zasuje, medtem ko se glavnina del izvaja pod nivojem terena. Primer izvedbe armiranobetonskega zaščitnega prstana ter začetka izkopa na vodnjaku V1, kjer ni predvidenih pilotov.
3. Izvedba okrogle konstrukcije

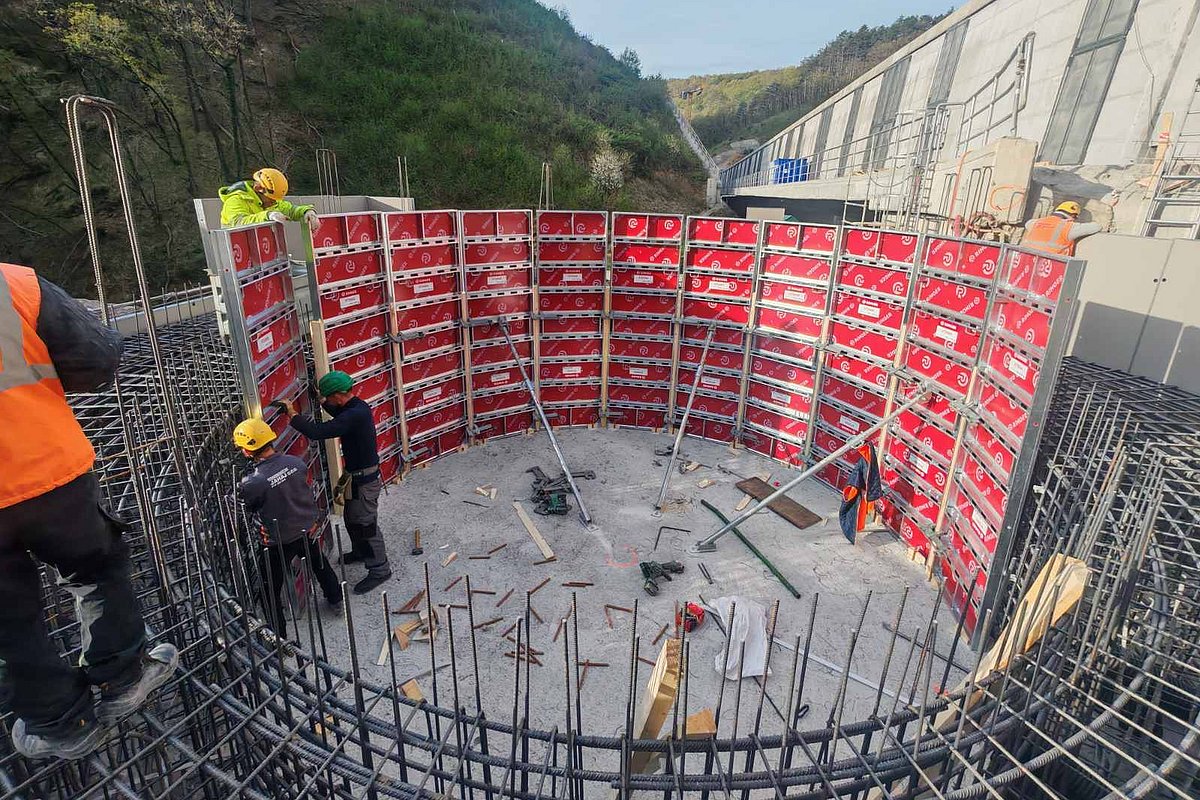

Posebnost projekta je bila izvedba okrogle armiranobetonske grede vodnjaka in sten kolektorja, ki je od izvajalca zahtevala veliko natančnosti in izkušenj. Krožna geometrija konstrukcije je predstavljala dodaten izziv, saj je bilo treba med opažne panele sistema RINGER ST2000 izdelati in natančno prilagoditi lesene vložke, s katerimi so dosegli predvideno obliko vodnjaka. ST2000 je zaradi različnih dimenzij panelov prilagodljiv tudi zahtevnejšim geometrijam, zato je predstavljal ustrezno osnovo za izvedbo takšne konstrukcije.
Delo je dodatno oteževal omejen prostor na gradbišču, kjer je bilo za manipulacijo z opažem in izvedbo vseh detajlov na voljo zelo malo prostor.
Kljub zahtevnim razmeram je tesarska ekipa s svojim znanjem, natančnostjo in ročno izdelavo lesenih vložkov izvedla opaž brez kompromisov pri kakovosti. Prav njihova strokovnost je bila ključna za natančno izvedbo okrogle konstrukcije in uspešno betoniranje vodnjakov.
4. Rezultat
Po zaključeni izvedbi bodo vodnjaki predstavljali pomemben element stabilizacije pobočja in omogočali varno obratovanje proge med Divačo in Koprom.
Uspešna izvedba projekta je rezultat premišljenih tehničnih rešitev, kakovostne opažne opreme in izkušenosti ekipe na gradbišču. Veseli nas, da je lahko RINGER s sistemom ST2000 prispeval k izvedbi pomembnega infrastrukturnega projekta v Sloveniji.
Posebno priznanje si zasluži ekipa pod vodstvomMatica Novaka in Isaka Alijagića ter delovodje Enverja Zajića z izvajalsko ekipo, ki je z izdelavo lesenih elementov opažnega sistema ST2000 neposredno na gradbišču dokazala visoko stopnjo strokovnosti, prilagodljivosti in praktičnega znanja.
