FormKit: 5 primerov uporabe

Večnamenski opažni sistem FormKit

RINGER FormKit je zasnovan kot vsestranska rešitev, ki se prilagaja različnim projektom, geometrijam in zahtevam izvedbe. Zaradi svoje modularnosti in fleksibilnosti omogoča uporabo v širokem spektru situacij – od enostavnejših, do arhitekturno in tehnično zahtevnih izvedb.

Trg pravde
Kamgrad d.o.o.

Infekcijska klinika
Kolektor CGP d.o.o.

Most Mršeča vas
Kamgrad d.o.o.

Tunelska niša, predor AC Novi Vinodolski
Kolektor CPG d.o.o.

Most v Inkofnu
Hagn Umwelttechnik GmbH

Mostovi in nadvozi

Mostovi sodijo med najzahtevnejša področja uporabe opažnih sistemov, saj vsak projekt prinaša svoje zahteve glede razponov, geometrije, naklonov in obremenitev. Opažna konstrukcija mora zagotavljati visoko nosilnost, stabilnost in natančnost skozi celoten proces betoniranja, hkrati pa omogočati učinkovito montažo, razopaževanje in ponovno uporabo elementov. Modularni sistem FormKit je zasnovan prav za takšne inženirske objekte, kjer standardne opažne rešitve pogosto ne zadostujejo.

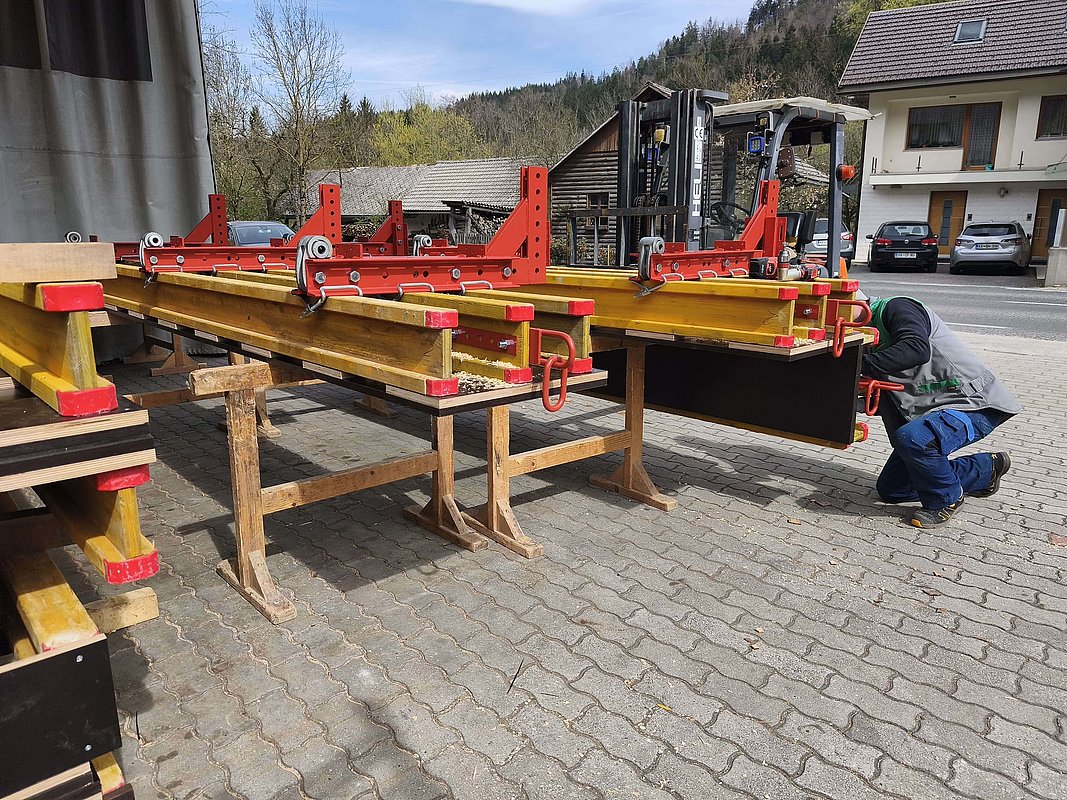

Sistem temelji na jeklenih FK profilih, lesenih nosilcih H20 in standardiziranih spojnih elementih, kar omogoča sestavo nosilnih opažnih konstrukcij različnih dimenzij in oblik. Zaradi modularne zasnove se FormKit enostavno prilagodi različnim geometrijam mostov, večjim razponom in posebnim konstrukcijskim zahtevam. Elemente je mogoče predhodno sestaviti v večje opažne enote, kar skrajša čas montaže na gradbišču ter prispeva k boljši organizaciji del in večji učinkovitosti izvedbe.

Pri gradnji mostov se FormKit uporablja za izvedbo opažev prekladnih konstrukcij, robnih vencev, konzol in drugih armiranobetonskih elementov. Sistem je mogoče kombinirati tudi z drugimi rešitvami RINGER, pri čemer se za vsak projekt pripravijo ustrezni statični izračuni in načrt opažne konstrukcije, prilagojen konkretnim zahtevam objekta.

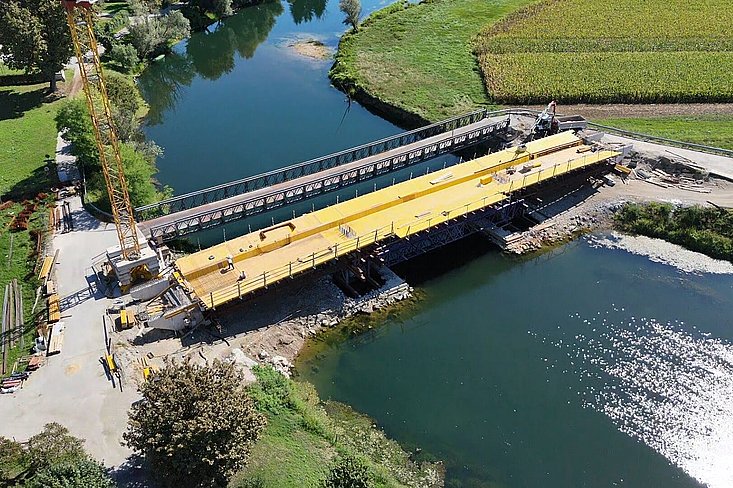

> Most Mršeča vas
Kamgrad d.o.o.

> Nadvoz Šumarek
Kamgrad d.o.o.

> Most v Inkofnu
Hagn Umwelttechnik GmbH

Ena največjih prednosti uporabe sistema FormKit pri mostovih je njegova prilagodljivost. Z uporabo standardnih elementov je mogoče sestaviti tudi zelo kompleksne nosilne konstrukcije, ki se prilagodijo različnim razponom, višinam, naklonom ali ukrivljenim geometrijam. Ker sistem temelji na modularnih komponentah, je mogoče posamezne elemente po razopaževanju ponovno uporabiti pri naslednjih fazah gradnje ali na drugih projektih. To zmanjšuje potrebo po izdelavi posebnih opažev za vsak objekt ter prispeva k učinkovitejši organizaciji gradbišča.

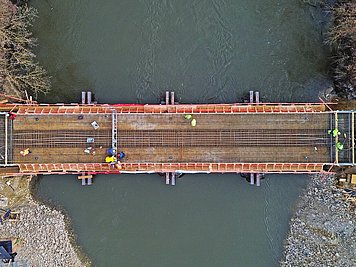

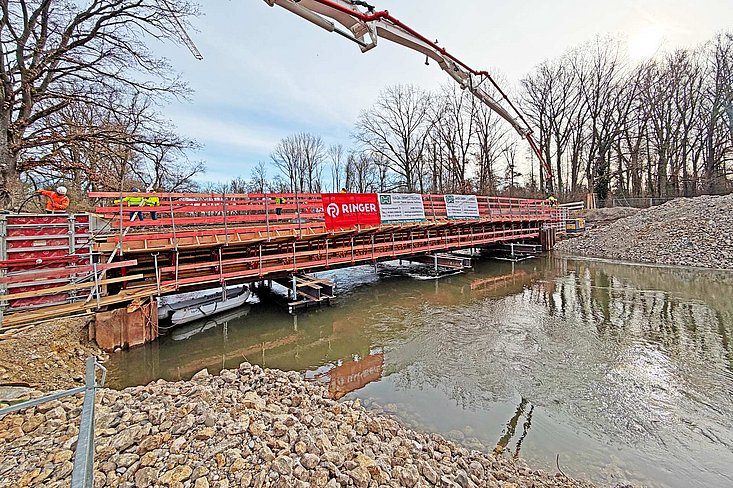

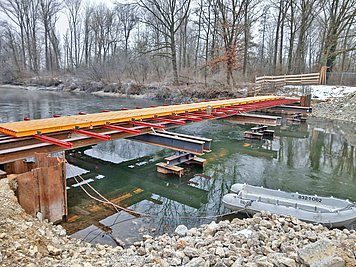

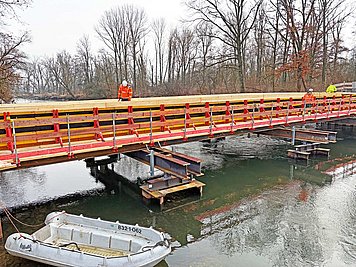

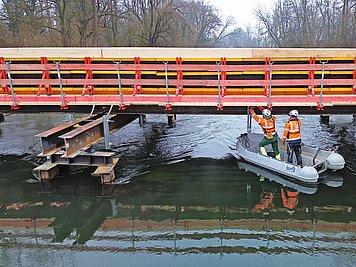

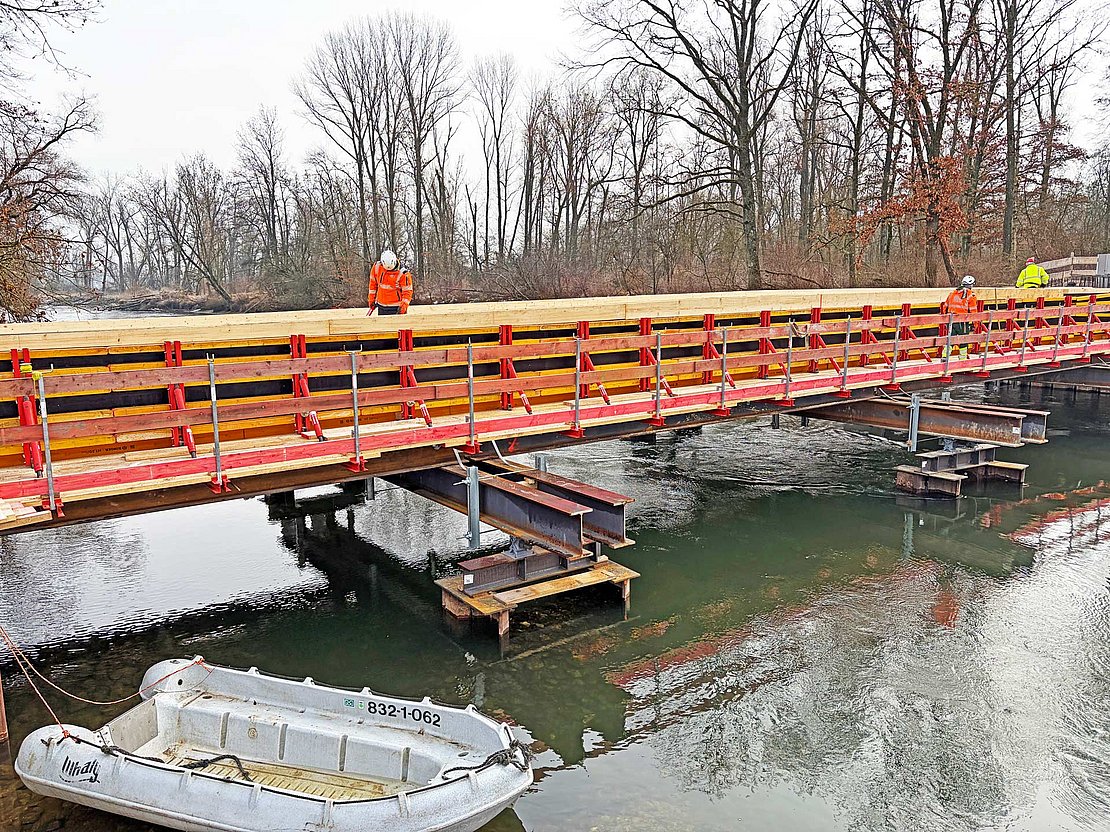

Dober primer takšne uporabe je gradnja mostu pri Inkofnu v Nemčiji, kjer je bila opažna rešitev razvita v sodelovanju ekip RINGER Slovenija in RINGER Avstrija. Zaradi ukrivljene geometrije mostu je bilo treba opažno konstrukcijo natančno prilagoditi projektu, pri čemer so bile pripravljene tehnične rešitve, načrti in statični izračuni za izvedbo. Izvajalec Hagn Umwelttechnik je nato na gradbišču sestavil opažno konstrukcijo ter izdelal še lesene prilagoditvene elemente, potrebne za izvedbo loka. Projekt prikazuje, kako modularni sistem FormKit omogoča izvedbo tudi zahtevnih mostnih konstrukcij, kjer sta poleg visoke nosilnosti ključni tudi prilagodljivost sistema in kakovostna inženirska podpora skozi celoten proces načrtovanja in izvedbe.

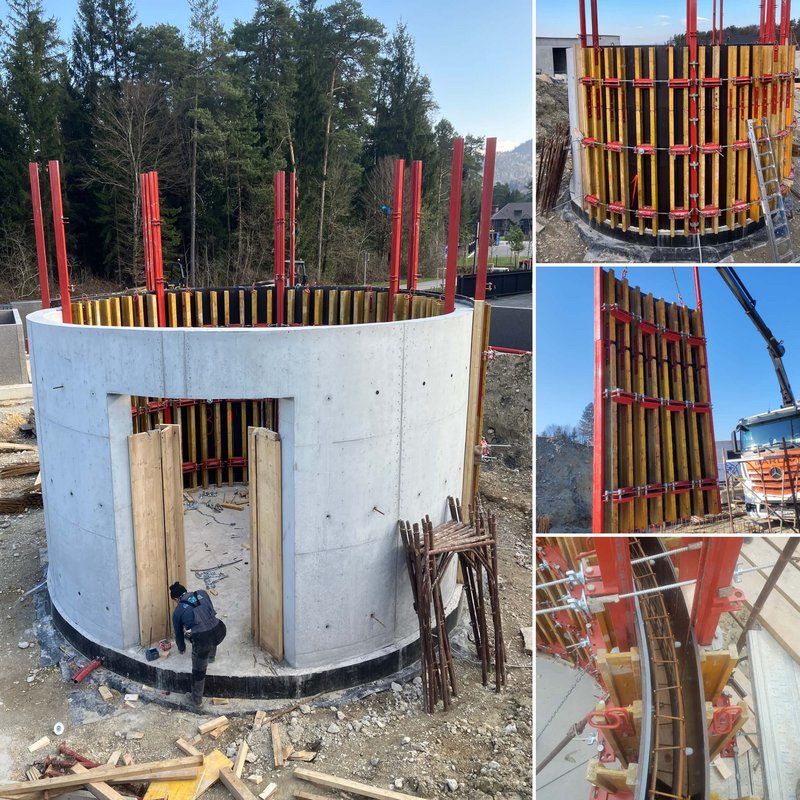

Vidni betoni

Pri izvedbi vidnega betona končni rezultat ni odvisen samo od kakovosti betona, ampak predvsem od nadzora nad opažem in celotnim procesom izvedbe.

Ključna prednost sistema RINGER FormKit je fleksibilnost. Z istimi osnovnimi elementi je mogoče sestaviti različne opažne konstrukcije – od sten in stebrov do kompleksnejših oblik. Sistem ni vezan na standardne dimenzije, hkrati pa je zaradi svoje prilagodljivosti primeren za različne pritiske betona.

Tukaj se pokaže njegova prava vrednost, saj omogoča, da se opaž prilagodi projektu že v fazi priprave – glede na geometrijo, obremenitve in zahtevano kakovost površine. Sistem je modularen, kar pomeni, da se lahko prilagodi različnim oblikam in dimenzijam konstrukcij brez improvizacije na gradbišču.

Dodatno se lahko elementi pripravijo že vnaprej, kar pomeni hitrejšo montažo na gradbišču in manj odločanja v fazi izvedbe. S tem se zmanjša potreba po prilagoditvah na terenu, ki so najpogostejši vzrok za odstopanja pri vidnem betonu, ter se izboljša hitrost betoniranja.

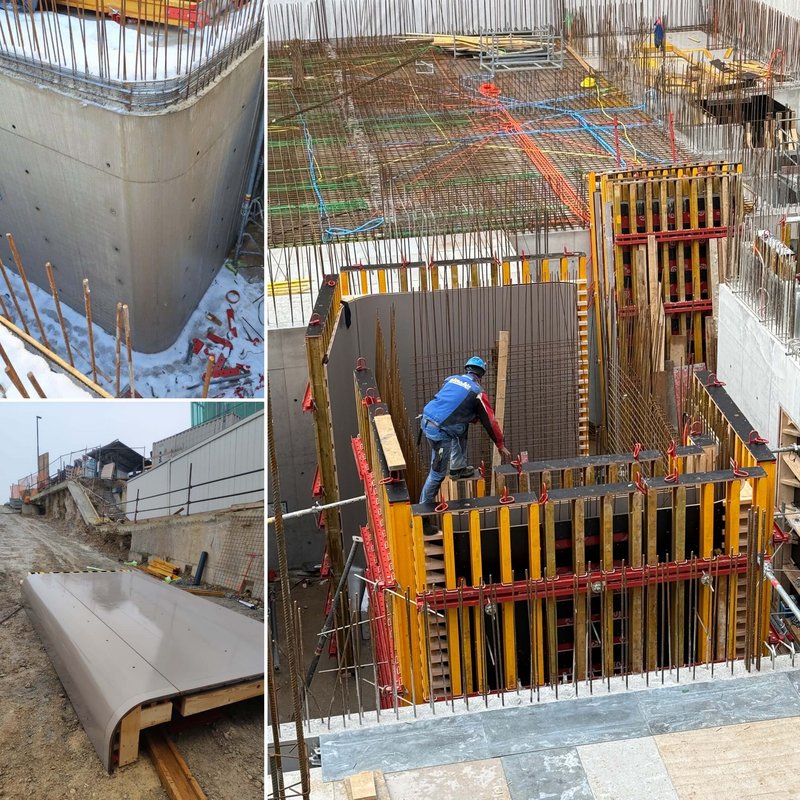

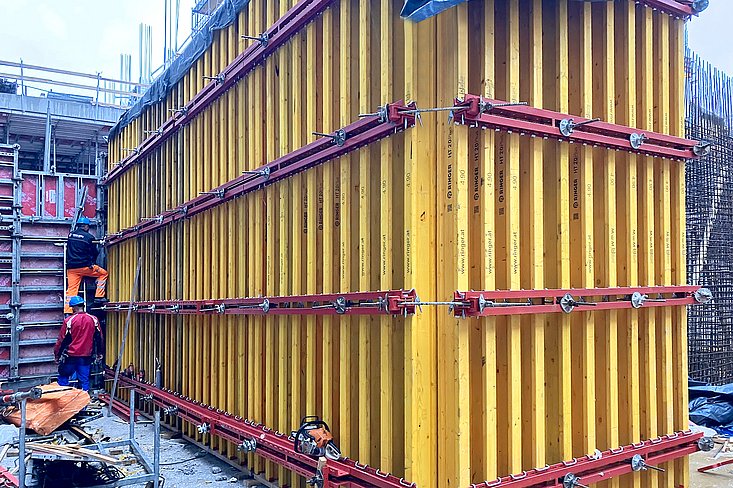

> Infekcijska klinika UKC
(CGP d.d.)

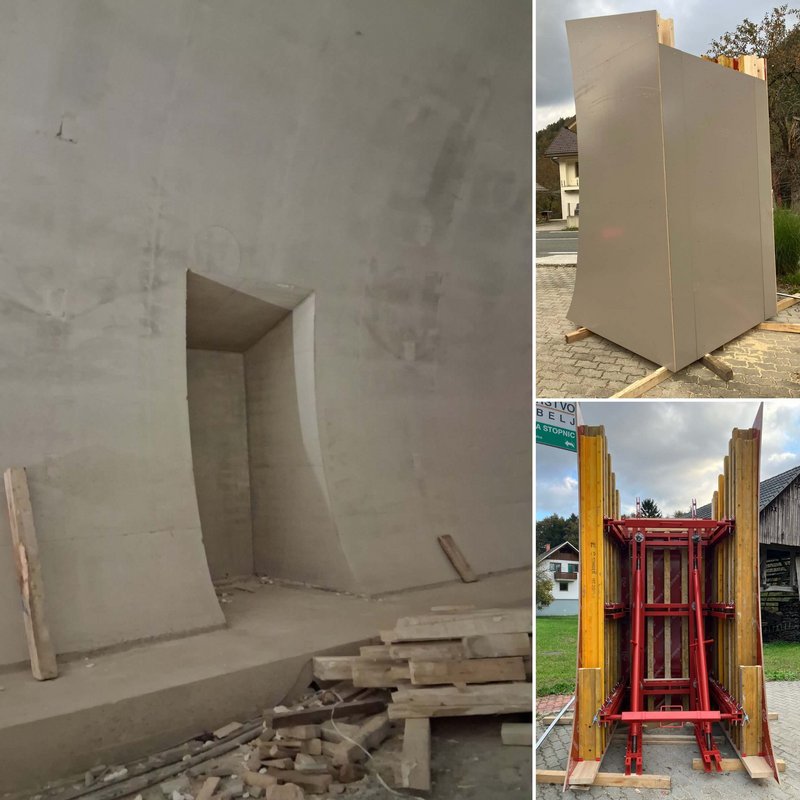

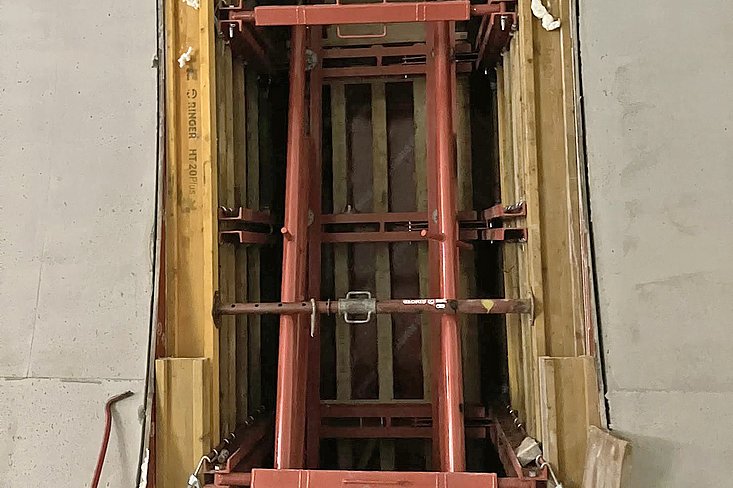

> Predor Novi Vinodolski
(Kolektor CPG d.o.o.)

Stebri

Pri izvedbi stebrov se pogosto pojavijo različne dimenzije, višine in obremenitve, zato mora biti opaž dovolj prilagodljiv za različne zahteve projekta. FormKit omogoča sestavo večjih opažnih enot ter prilagajanje prerezu stebra, kar olajša izvedbo tudi pri zahtevnejših AB konstrukcijah.

Pri višjih stebrih je pomembna tudi odpornost na visok pritisk svežega betona. Pri klasičnih rešitvah to pogosto pomeni dodatno ojačevanje opaža, več veznih sredstev in počasnejšo montažo. Zaradi robustne konstrukcije FormKit omogoča betoniranje po celotni višini naenkrat, brez vmesnih prekinitev, kar poenostavi organizacijo dela na gradbišču ter zmanjša število delovnih stikov.

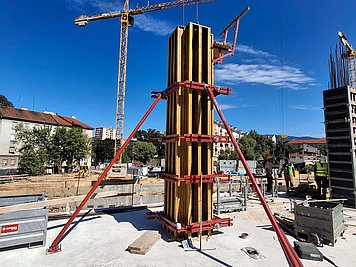

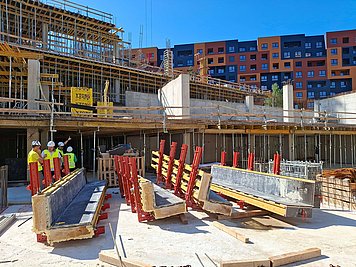

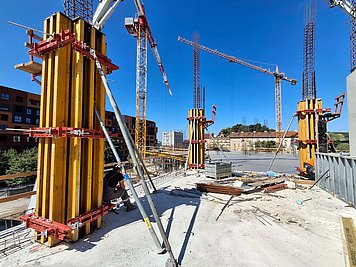

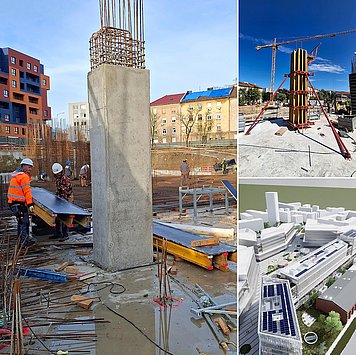

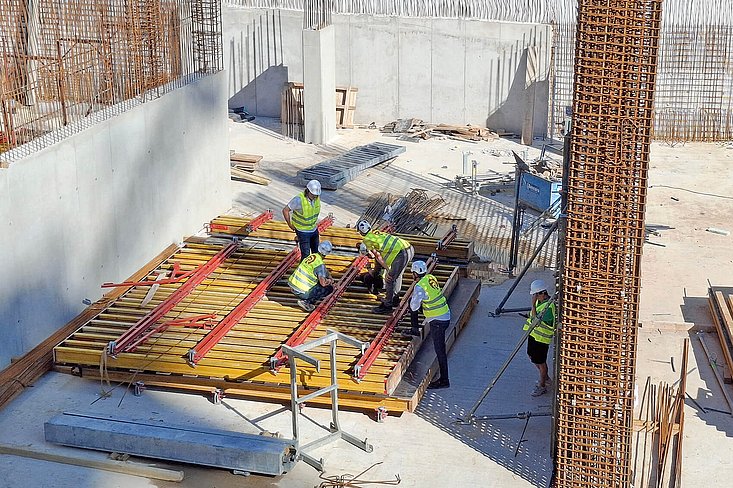

> Trg pravde
(Kamgrad d.o.o.)

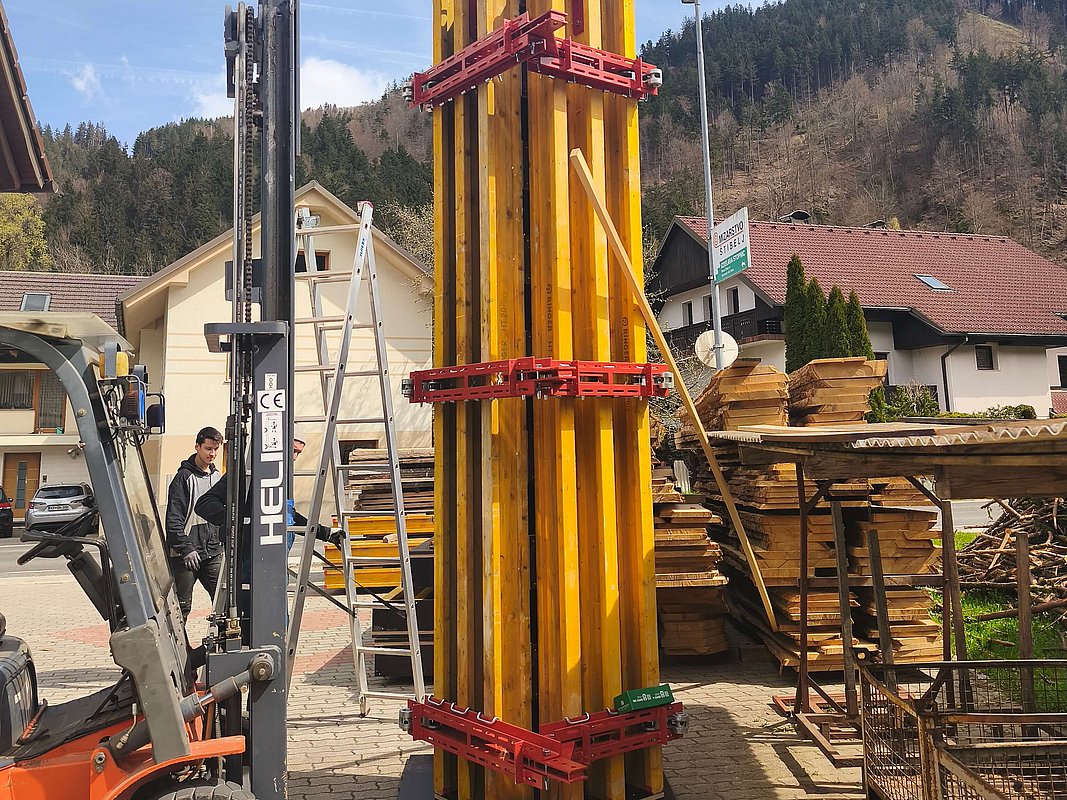

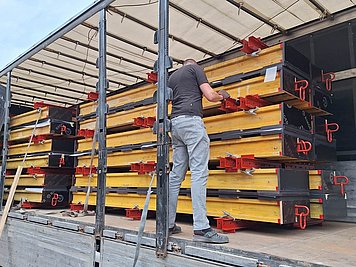

Prednost sistema je tudi možnost prilagajanja različnih geometrijam in zahtevam posameznega projekta, zaradi česar se pogosto uporablja pri konstrukcijah, kjer standardne opažne rešitve niso dovolj učinkovite. Modularna zasnova omogoča dobro izkoriščenost opažnih elementov, enostavnejše načrtovanje posameznih faz izvedbe ter manj potrebe po improvizaciji na gradbišču. Opaž stebrov FormKit je mogoče pripeljati na gradbišče že sestavljen iz delavnice, lahko pa se sestavi tudi na samem gradbišču.

Pri projektih z večjim številom ponavljajočih se stebrov je pomembna tudi hitrost montaže in ponovljivost izvedbe. Sistem omogoča učinkovito uporabo opažnih elementov na različnih delih gradbišča, kar prispeva k boljši organizaciji dela in enakomernejši kakovosti betonske površine po razopaženju.

Ena največjih prednosti sistema FormKit pri stebrih pa je, da omogoča prečne prereze brez uporabe sider do dimenzij 120 cm x 120 cm. Z uporabo posebnih kontnih veznih elementov, ki togo povežejo zunanje jeklene prečnike, se popolnoma odpravi potreba po sidrih, ki bi prebadala beton. Rezultat je čista, gladka površina brez potrebe po krpanju lukenj za sidra, kar je izjemna prednost sploh pri arhitekturnem (vidnem) betonu.

Oglejte si proces izvedbe stebrov s sistemom FormKit na gradbišču Trg pravde.
